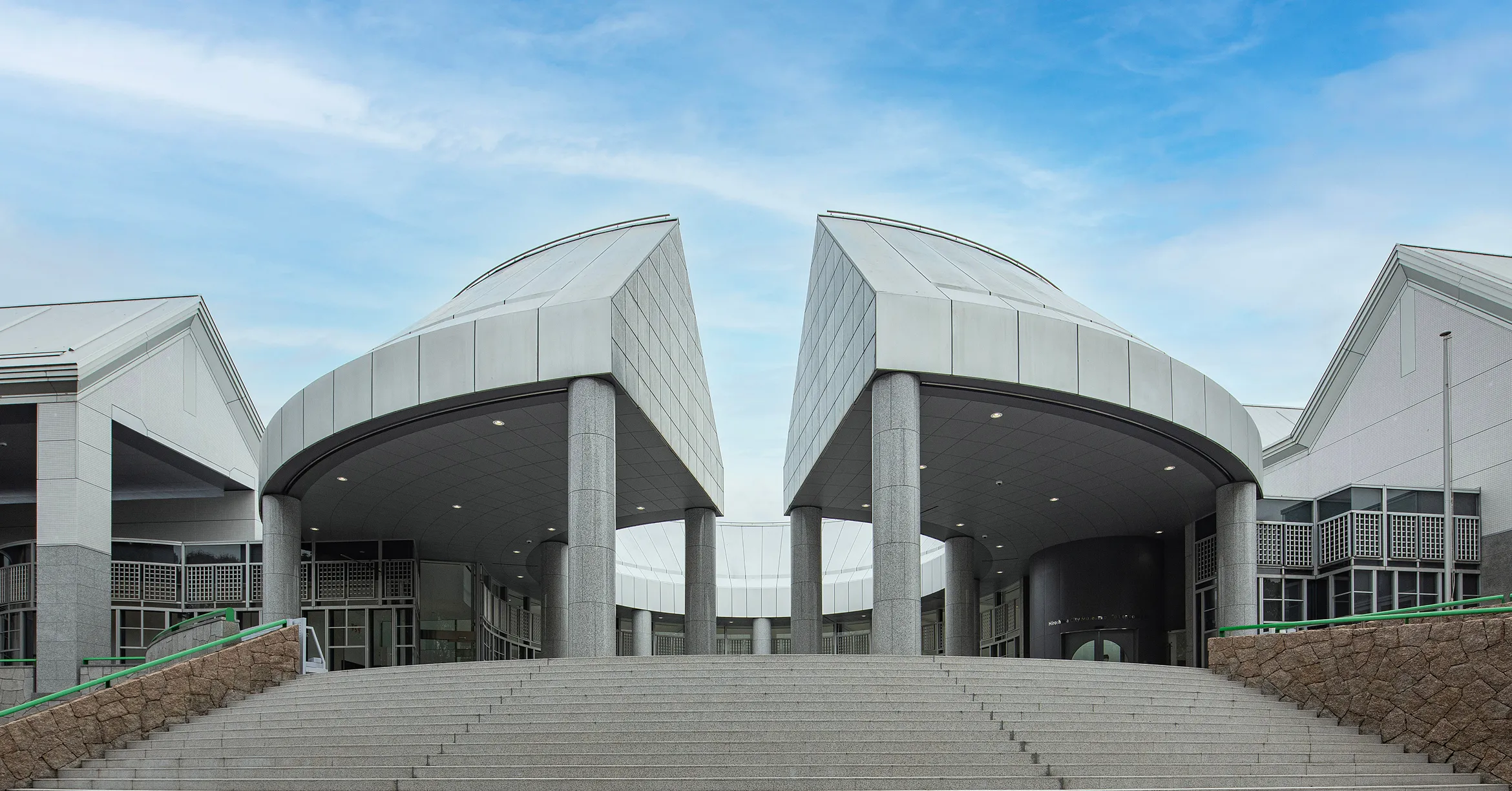

Museum Seni Kontemporer Hiroshima

Jepang
Public Spaces
Museum/Perpustakaan

Menciptakan ruang pameran yang optimal dengan memulihkan dan memperluas fungsinya dengan tetap mempertahankan desain aslinya

Sebagai museum seni publik pertama di Jepang yang khusus menampilkan seni kontemporer, Museum Seni Kontemporer Hiroshima pertama kali dibuka pada tahun 1989 dan kembali dibuka setelah menjalani renovasi pada bulan Maret 2023. Pemulihan fungsi pada area yang telah mengalami penurunan seiring waktu dan perluasan fungsi dengan menambahkan fungsi-fungsi yang dibutuhkan untuk museum seni masa depan telah dilakukan, sehingga bangunan tersebut berubah menjadi museum seni yang memulai babak baru sambil tetap mempertahankan desain asli arsitek Kisho Kurokawa. Dalam rencana pencahayaan, dirancang perlengkapan khusus dengan fungsi-fungsi yang hanya dapat diwujudkan dengan LED, dan dilakukan upaya untuk meminimalkan perubahan pada desain asli melalui pelaksanaan survei dan eksperimen yang menyeluruh terhadap sistem pencahayaan yang sudah ada. Lingkungan pencahayaan yang mampu mendukung berbagai ruang pameran telah terwujud.

Lantai Pertama

Ruang Pameran B-1: Fungsi pengaturan pencahayaan ditingkatkan dengan tetap setia pada desain yang ada, sehingga tercipta lingkungan pencahayaan yang indah dengan desain optik aslinya.

Terletak di lantai pertama, Ruang Pameran B-1 terdiri dari ruang dengan dua permukaan langit-langit dengan ketinggian berbeda. Perlengkapan pencahayaan tipe rangka (truss) yang dipasang di sisi langit-langit yang lebih tinggi berfungsi mendistribusikan cahaya ke lampu wall washer dan lantai. Selain itu, ruang ini dapat dibagi menjadi dua menggunakan partisi, sehingga dapat digunakan untuk berbagai pameran.

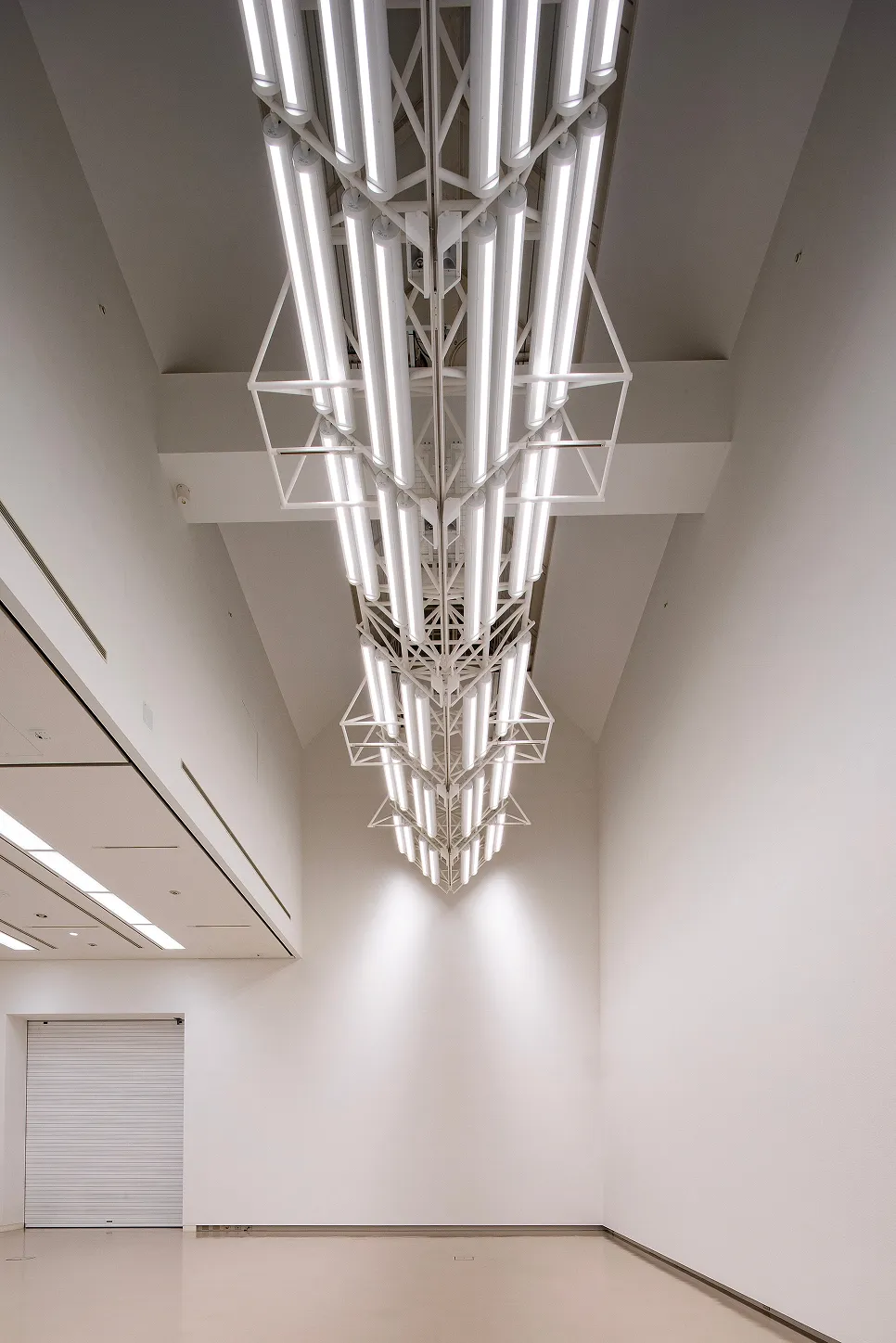

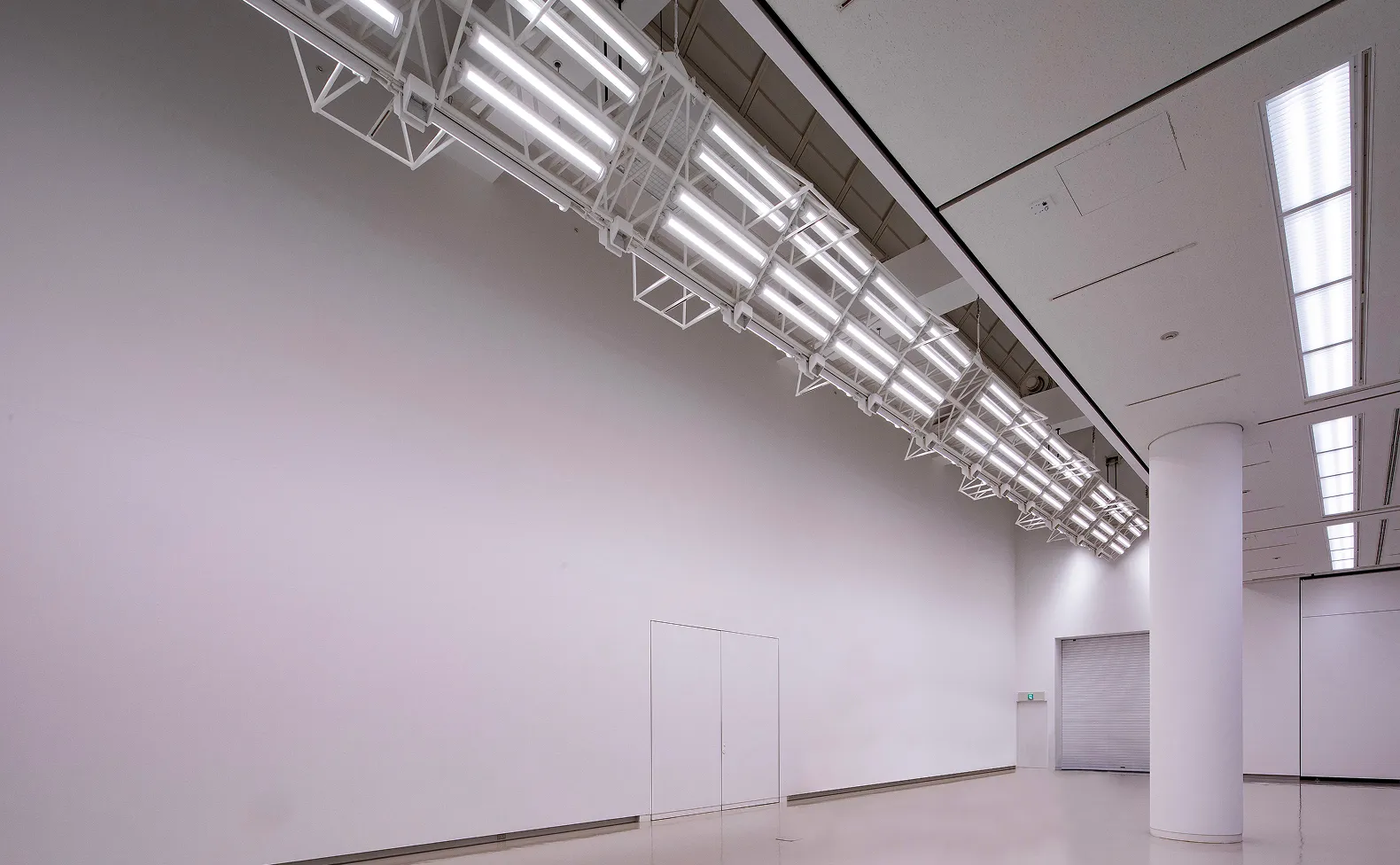

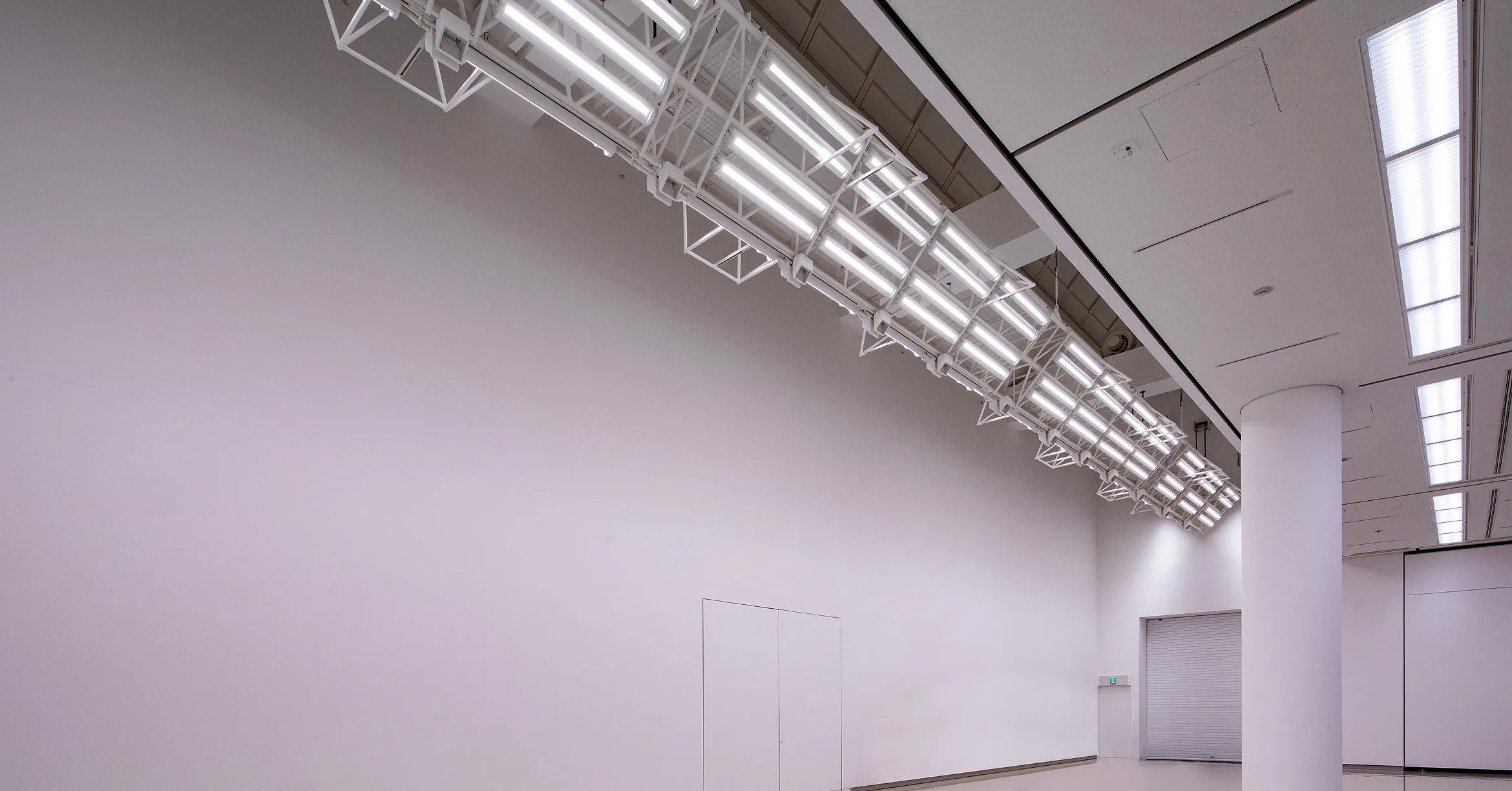

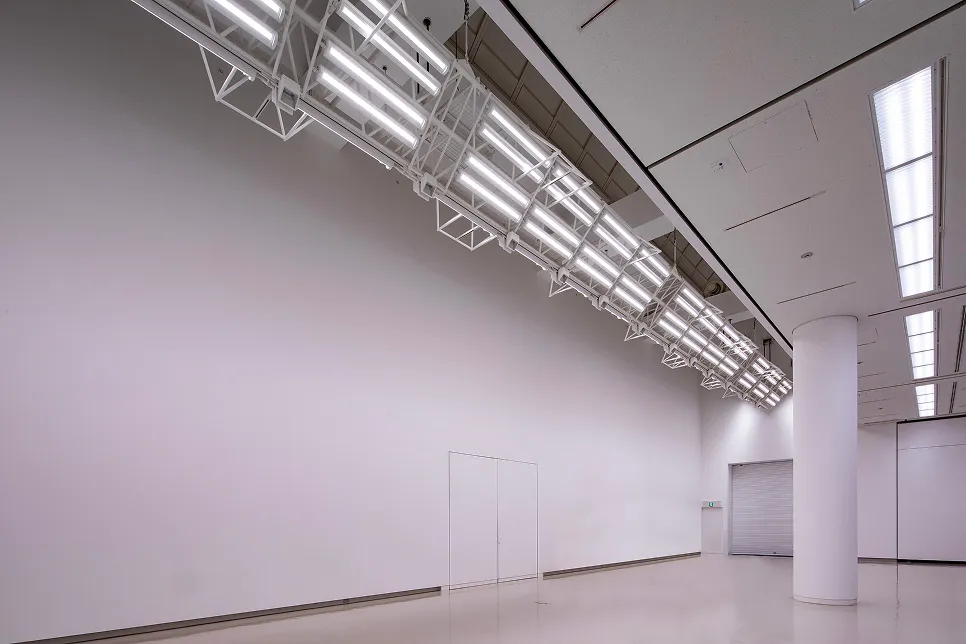

Pencahayaan tipe rangka (truss) berputar memudahkan berbagai format pameran

Karena Ruang Pameran B-1 memiliki dua permukaan langit-langit dengan ketinggian yang sangat berbeda, dipasang sistem pencahayaan yang sesuai untuk setiap sisi langit-langitnya. Untuk pencahayaan pada sisi yang lebih rendah, lampu downlight digunakan sebagai pencahayaan umum, sedangkan lampu wall washer digunakan sebagai pencahayaan dasar tanam untuk menerangi dinding. Di bagian langit-langit yang lebih tinggi, dipasang perlengkapan pencahayaan tipe rangka (truss). Lampu-lampu ini memiliki struktur berputar yang memungkinkan penyesuaian arah cahaya, dan berfungsi untuk mendistribusikan cahaya ke lantai serta menerangi pajangan di dinding. Selain itu, sistem peredupan dan penyesuaian warna Multi-Manager-Ex telah dipasang dan dilengkapi dengan fungsi pengaturan tingkat pencahayaan serta warna pada setiap lampu yang dapat dioperasikan serta dikendalikan melalui tablet. Kombinasi sumber cahaya yang mendistribusikan cahaya ke atas dan ke bawah untuk menerangi berbagai arah menghasilkan penerangan dinding yang seragam dan menghilangkan bayangan dari rangka (truss).

Menggabungkan pencahayaan langsung dan sistem reflektor untuk mencapai permukaan dinding yang seimbang

Untuk pencahayaan LED, digunakan dua sistem terpisah, yaitu sistem penerangan langsung dan sistem reflektor dari era pencahayaan fluoresen. Desain ini jarang terlihat di tempat lain di Jepang. Sistem reflektor memancarkan jumlah cahaya yang tepat ke karya-karya yang dipamerkan dengan menggunakan reflektor spekular yang kami rancang sendiri. Selain itu, warna cahaya yang optimal untuk setiap karya seni dapat dipilih berkat penggunaan LED dengan kemampuan rendering warna tinggi/peredupan/penyesuaian warna yang dikembangkan khusus untuk digunakan di museum seni.

Peta perkiraan distribusi iluminansi untuk Ruang Pameran B-1 (1)

Tentang G1: Menunjukkan tingkat keseragaman iluminansi dalam bentuk nilai numerik, yang dinyatakan dengan membagi nilai iluminansi minimum dengan iluminansi rata-rata.

Tentang G2: Menunjukkan tingkat keseragaman iluminansi dalam bentuk nilai numerik, yang dinyatakan dengan membagi iluminansi minimum dengan iluminansi maksimum.


Nomor bagian perlengkapan	Pencahayaan etalase khusus	Pencahayaan etalase khusus
Lampu	LED*1	LED*1
Fluks cahaya total	2823 lm	3192 lm
Faktor pemeliharaan	1	1
Kabel daya	#K0153296	#K0153297
Tinggi pemasangan	6.8~7 m	6.4~6.6 m
Jumlah lampu yang terpasang	28	28


Area	Keseluruhan	Area pameran
Iluminansi rata-rata	583 lx	637 lx
Iluminansi minimum	81 lx	474 lx
Iluminansi maksimum	774 lx	714 lx
G1 (Minimum/ Rata-rata)	0.139	0.744
G2 (Minimum/ Maksimum)	0.105	0.664

Peta perkiraan distribusi iluminansi untuk Ruang Pameran B-1 (2)

Kriteria desain: Pencahayaan dirancang sedemikian rupa sehingga G2 (iluminansi minimum/maksimum) untuk area pameran adalah 0,6 atau lebih tinggi.


Nomor bagian perlengkapan	XLX497NTNT-LE9
Jenis perlengkapan	Lampu Pencahayaan High Bay Industri LED iD Terintegrasi
Lampu	LED5000_85_14080
Fluks cahaya total	7600 lm
Faktor pemeliharaan	1
Kabel daya	K0139168
Tinggi pemasangan	5 m
Jumlah lampu yang terpasang	8


Area	Keseluruhan	Area pameran
Iluminansi rata-rata	651 lx	731 lx
Iluminansi minimum	125 lx	531 lx
Iluminansi maksimum	875 lx	875 lx
G1 (Minimum/ Rata-rata)	0.192	0.726
G2 (Minimum/ Maksimum)	0.143	0.606

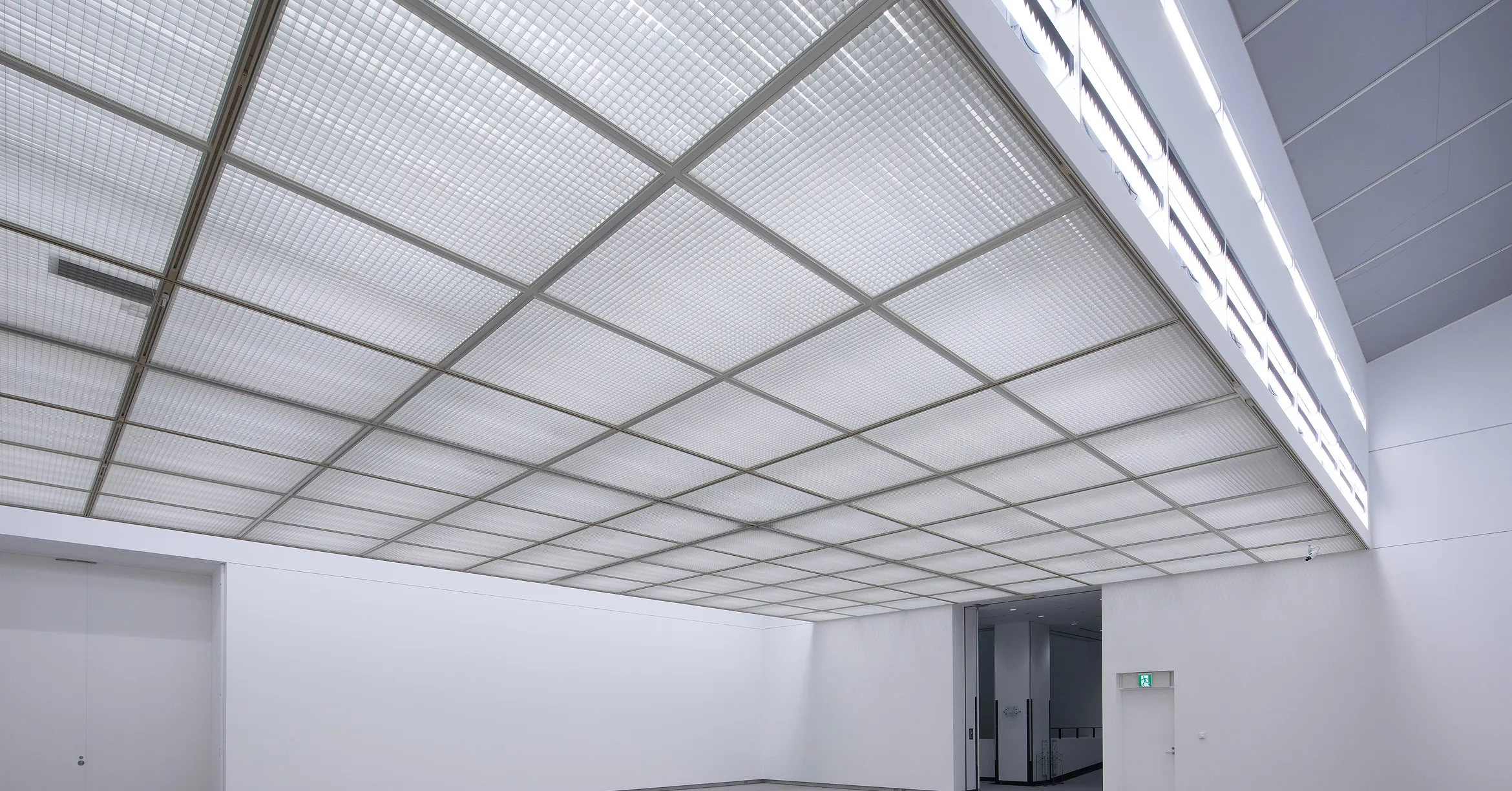

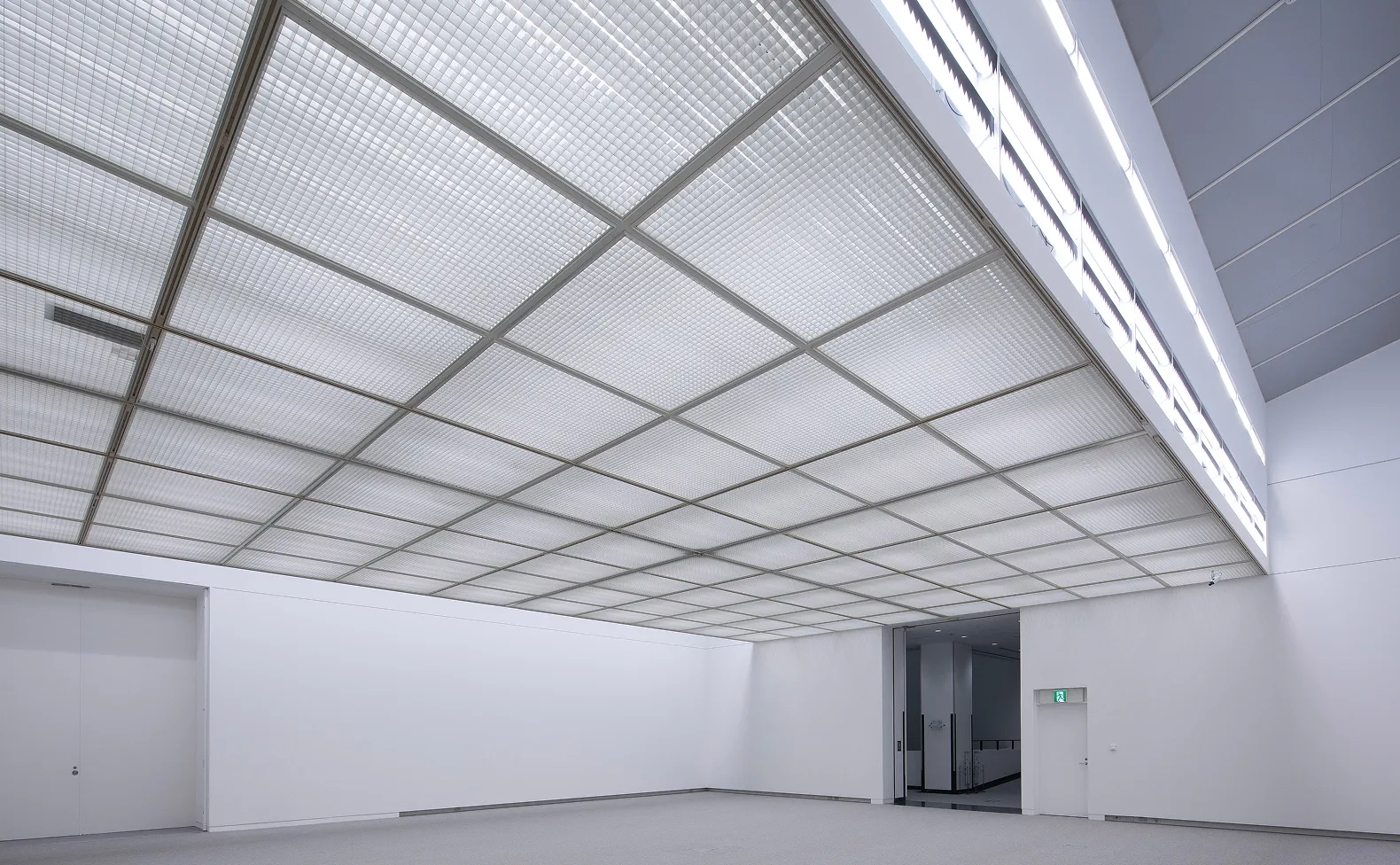

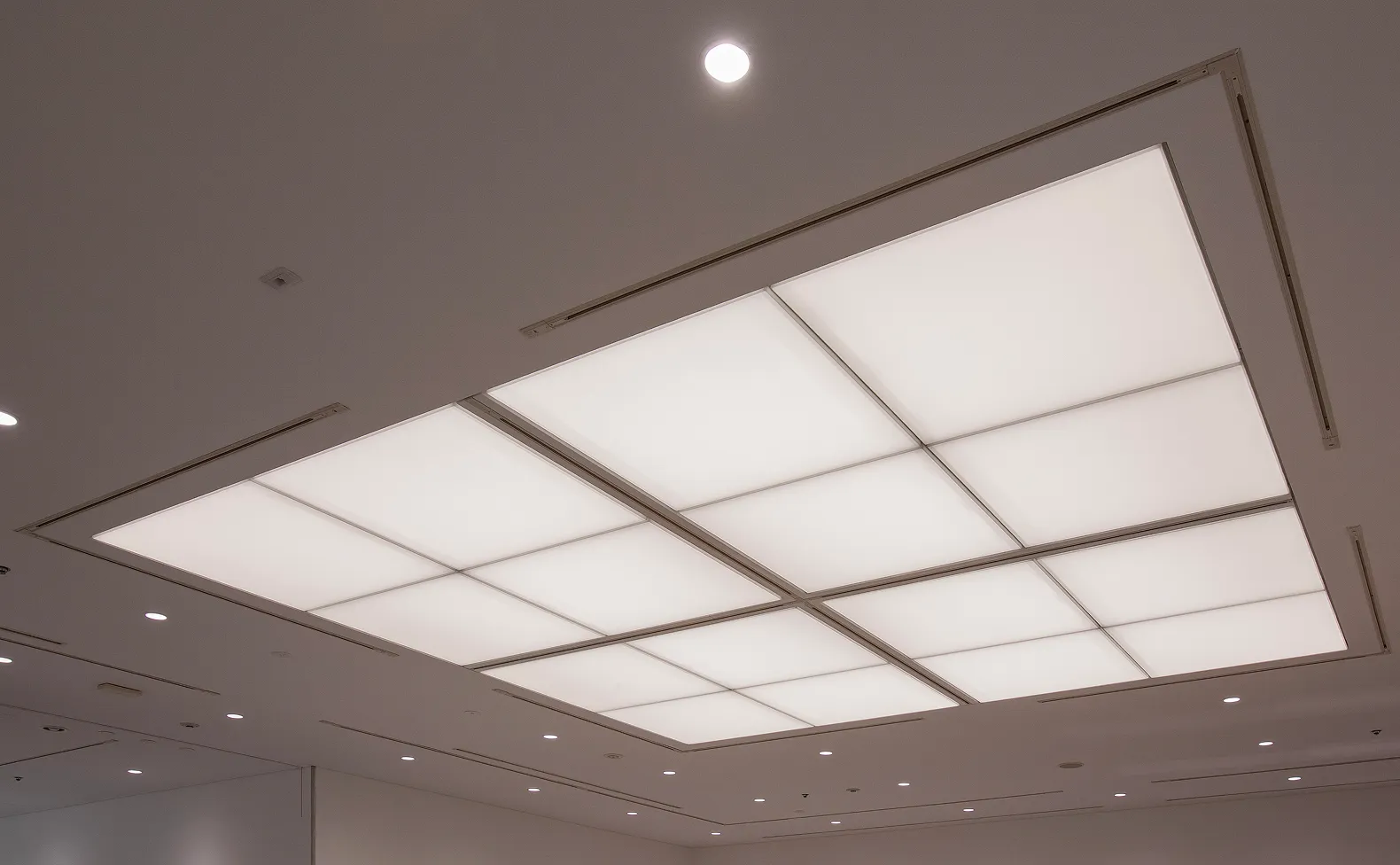

Ruang Pameran A-1: Langit-langit bercahaya yang indah dan seragam tanpa ketidakmerataan cahaya

Ruang pameran ini memiliki desain langit-langit yang paling berbeda dari langit-langit sebelum renovasi. Mengubah langit-langit melengkung asli menjadi langit-langit bercahaya membuat seluruh ruangan dapat diterangi secara seragam. Berbagai langkah kreatif telah diterapkan untuk mencegah munculnya citra lampu yang menerangi ruangan dari dalam dengan menggunakan lampu dasar yang dipasang di permukaan, dengan memperhatikan jarak antara permukaan panel dan lampu. Lampu batangan yang dapat diredupkan dan disesuaikan warnanya digunakan agar ruangan dapat dengan mudah disesuaikan dengan suasana berbagai pameran khusus.

Ruang Pameran A-2: Sebuah ruang di mana cahaya mengalir dari langit-langit, sementara kisi-kisi menyembunyikan keberadaan perlengkapan pencahayaan

Di ruang pameran yang unik ini, seluruh langit-langit ditutupi oleh lampu kisi-kisi yang memberikan tampilan seolah-olah cahaya mengalir turun dari langit-langit. Sebelum restorasi ini, pencahayaan menggunakan lampu fluoresen putih (4.200 K) dan lampu halogen (2.800 K). Namun, melalui penggunaan perangkat pencahayaan LED dengan fungsi peredupan dan penyesuaian warna, suhu warna diatur dalam kisaran 2.700 K–5.000 K agar dapat menyesuaikan dengan beragam karya seni. Karena setiap perlengkapan pencahayaan dapat dikontrol secara individual, pencahayaan ruangan dapat disesuaikan untuk mengakomodasi berbagai penggunaan yang berbeda. Dua lampu wall washer dan satu lampu wall washer dipasang secara vertikal di sepanjang total tiga tingkat sumber pencahayaan. Arah cahaya dari setiap perlengkapan pencahayaan berhasil disesuaikan untuk memastikan kecerahan yang seragam. Di sini juga, setiap lampu dapat dikontrol secara individual, sehingga memungkinkan untuk menciptakan lingkungan pencahayaan yang berbeda untuk setiap karya seni.

Lantai B1

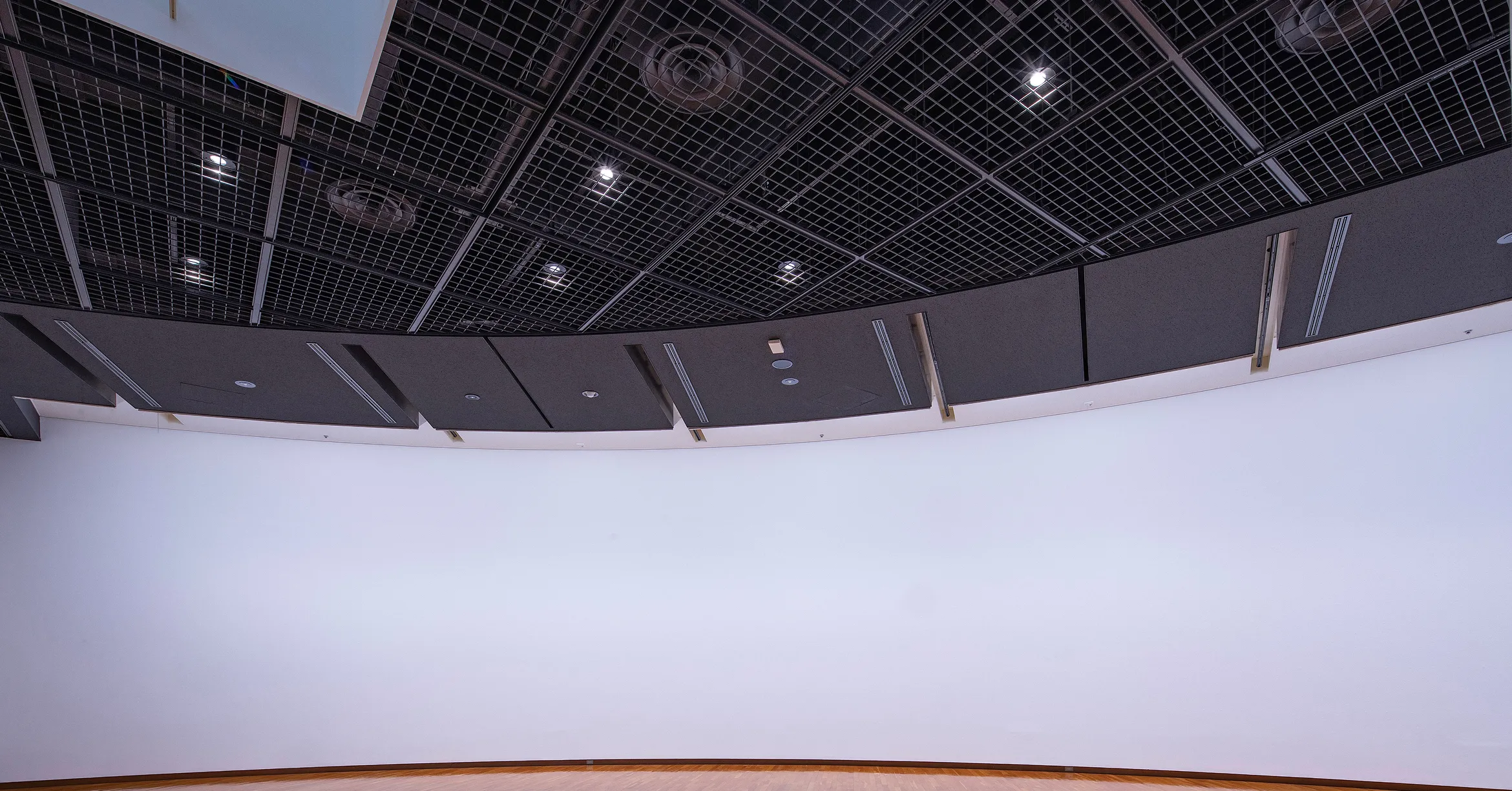

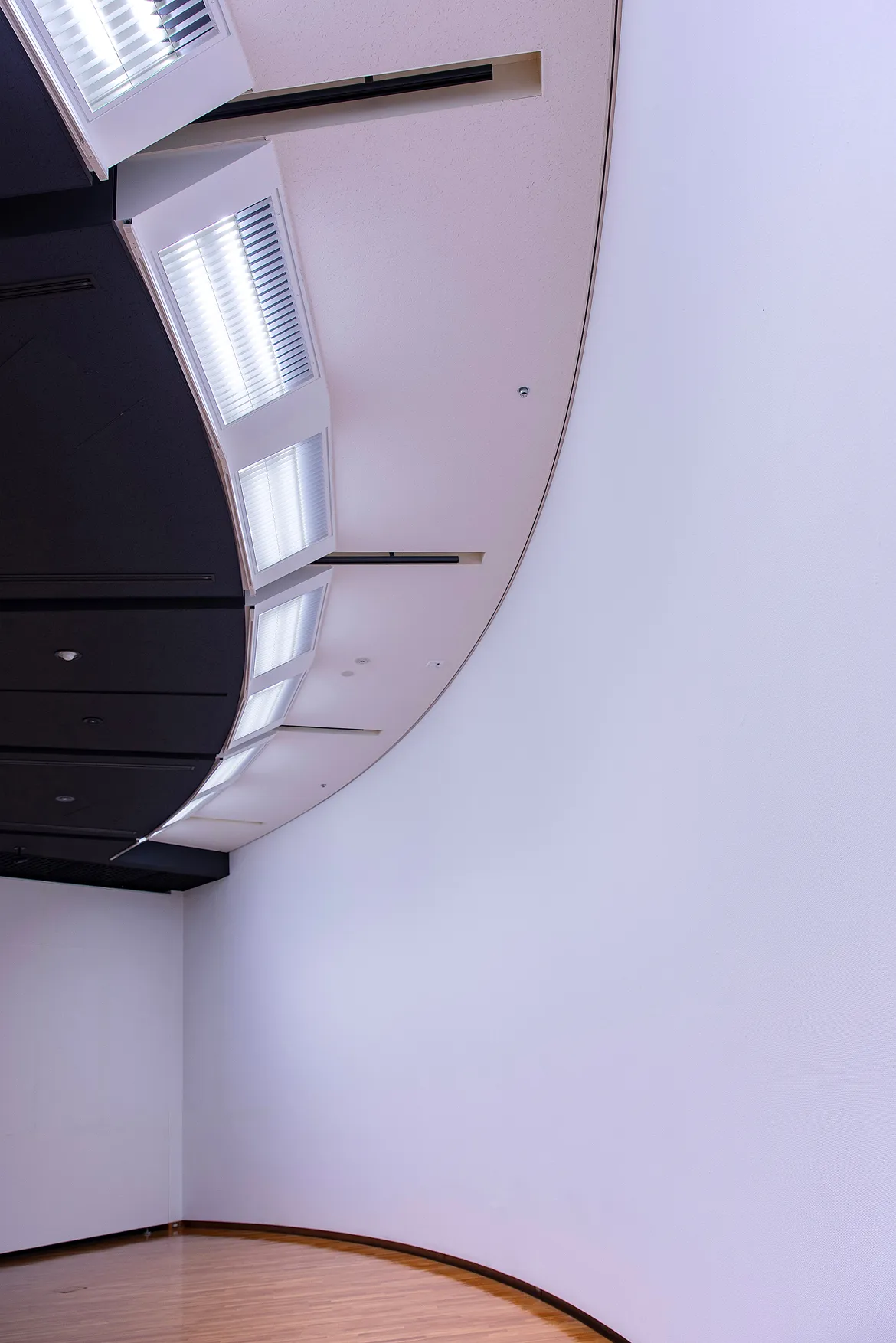

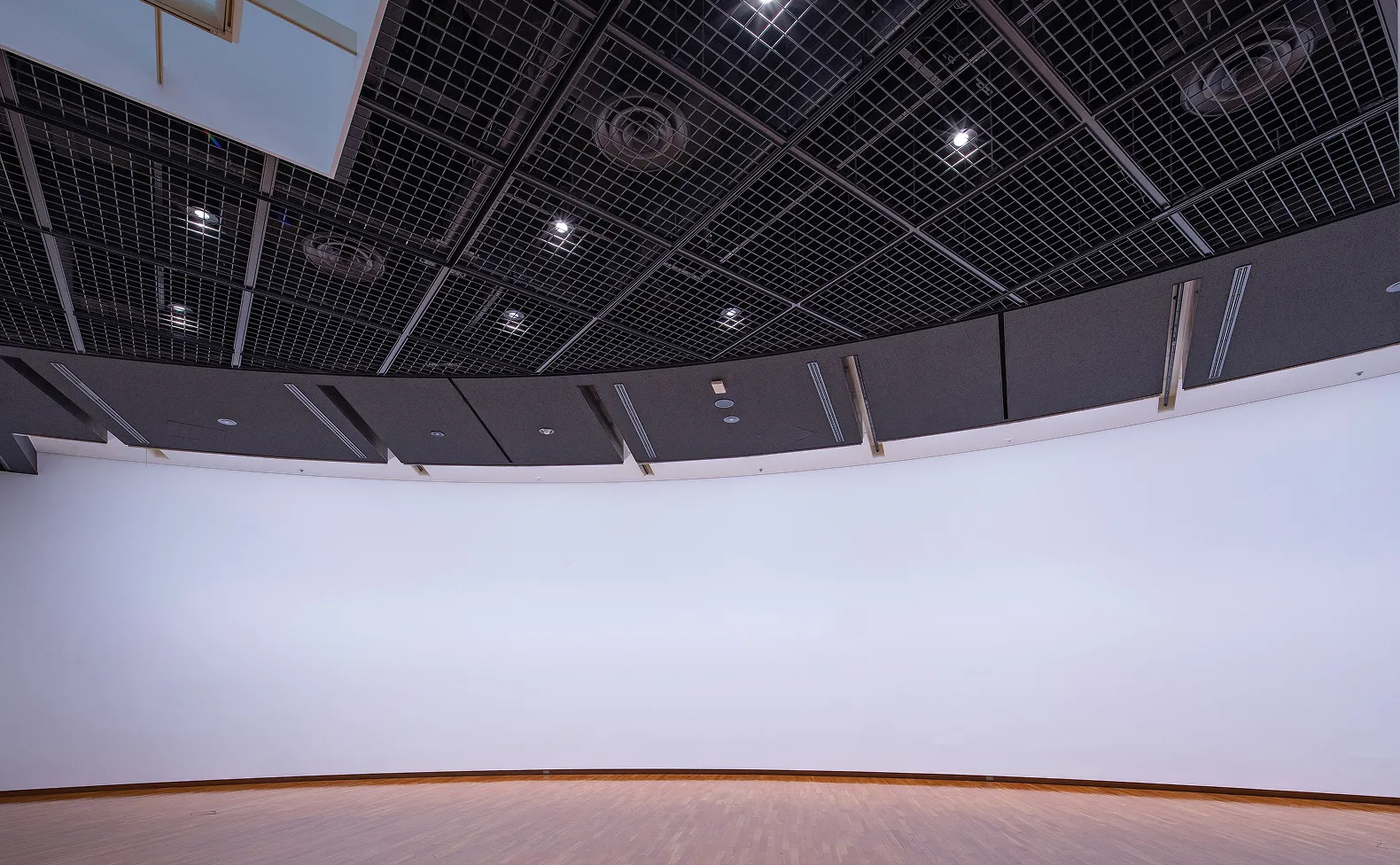

Ruang Pameran A-3: Pencahayaan yang menerangi permukaan dinding setengah lingkaran secara seragam, menekankan keunikan ruang pameran tersebut

Ruang unik ini memiliki ciri khas pencahayaan lampu wall washer yang menerangi dinding melengkung dan langit-langit bergaya studio. Lampu wall washer ini masing-masing memiliki dua sumber cahaya, dan kecerahan yang seragam dicapai melalui kombinasi sudut setiap sumber cahaya dan penyangga peredam cahaya. Selain itu, perlengkapan pencahayaan telah diposisikan untuk memastikan jarak antar sumber cahaya merata dan mencegah cahaya yang tidak merata secara horizontal. Penempatan dan sudut sumber cahaya yang optimal ditentukan melalui pengujian berulang. Perhatian telah diberikan untuk memastikan perangkat pencahayaan tidak mencolok dengan menggunakan lampu downlight hitam tipe surface-mounted yang dipasang di dalam kisi-kisi langi-langit.


Area	Keseluruhan	Area pameran
Iluminansi rata-rata	504 lx	553 lx
Iluminansi minimum	128 lx	289 lx
Iluminansi maksimum	746 lx	746 lx
G1 (Minimum/ Rata-rata)	0.255	0.523
G2 (Minimum/ Maksimum)	0.172	0.388

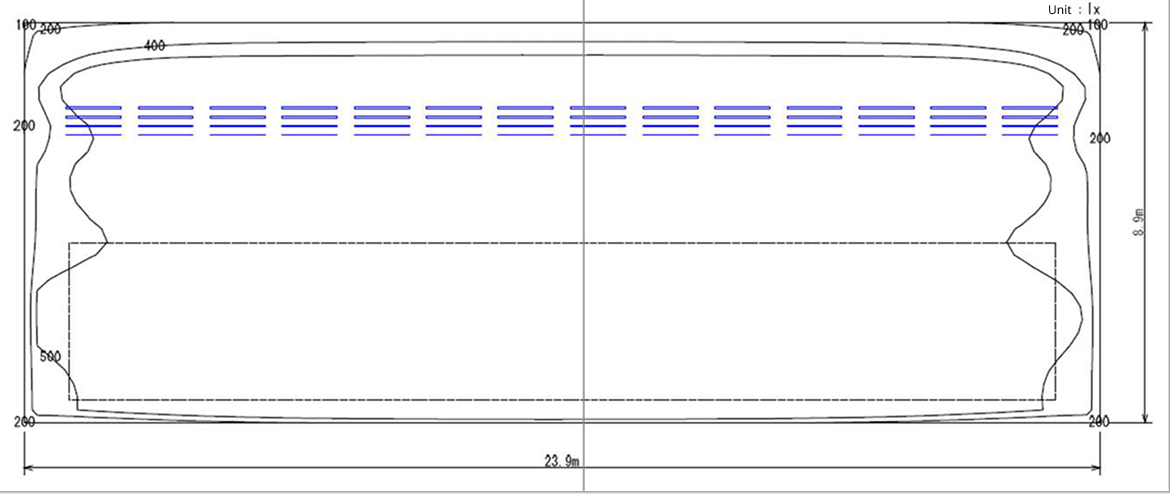

Simulasi berulang dilakukan untuk mengetahui bagaimana perlengkapan lampu linier dapat menerangi ruang melengkung secara seragam. Seperti halnya Ruang Pameran A4, keseragaman area pameran ditetapkan pada angka 0,5 atau lebih tinggi. Di lokasi, digunakan sumber pencahayaan dengan daya lebih tinggi daripada yang digunakan dalam simulasi. Mengendalikan tingkat peredupan, kecerahan pada bagian atas dan bawah permukaan dinding dapat diatur, akan menciptakan lingkungan yang mampu mengakomodasi tampilan yang lebih luas serta beragam jenis benda pamer.

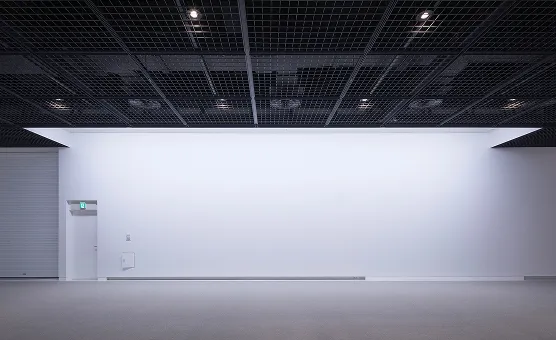

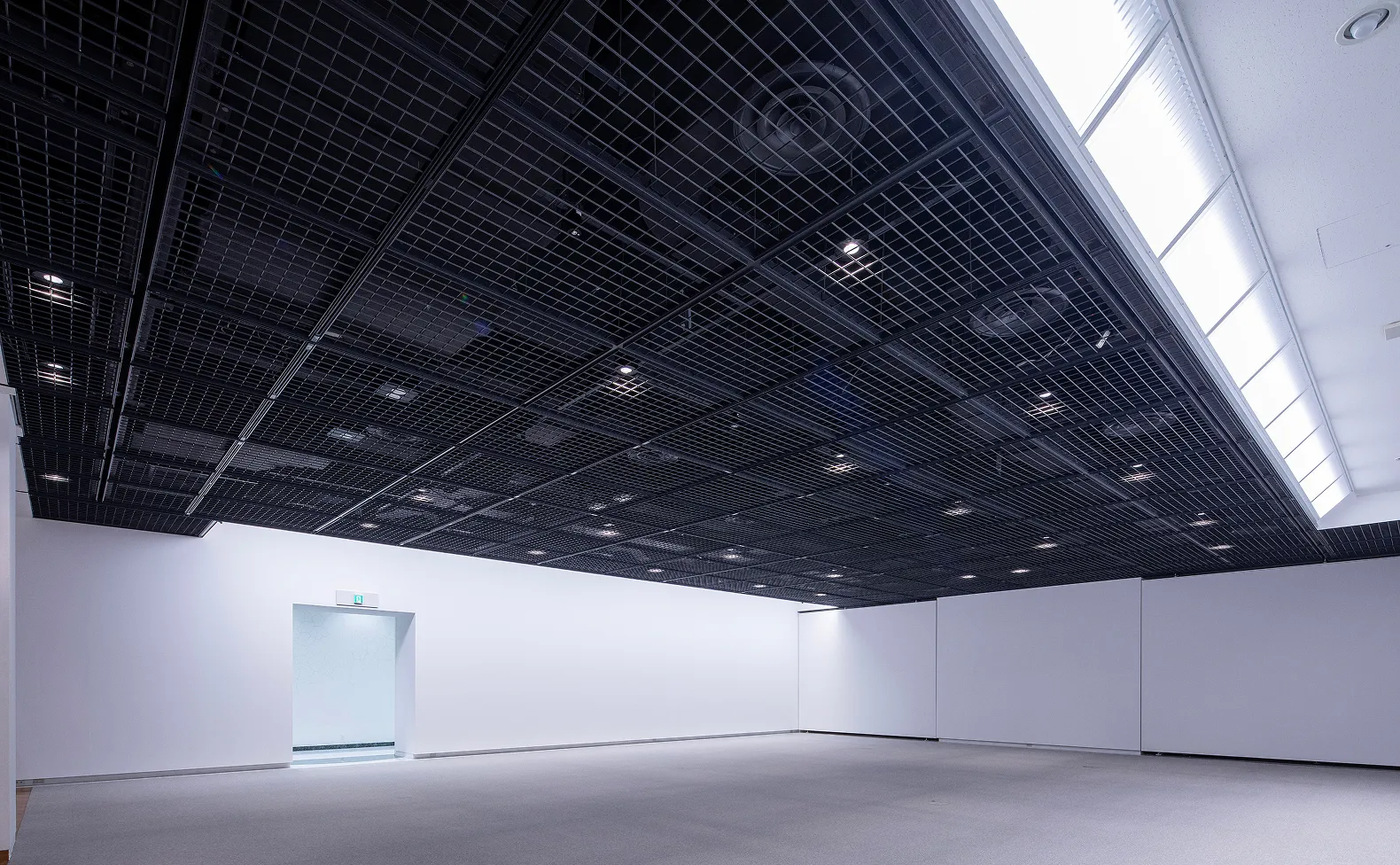

Ruang Pameran A-4: Ruang pameran yang diterangi secara merata oleh lampu wall washer di kedua sisinya

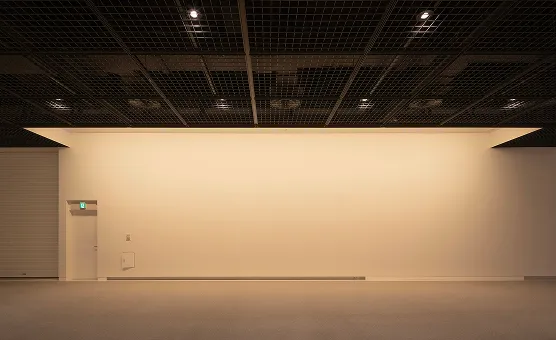

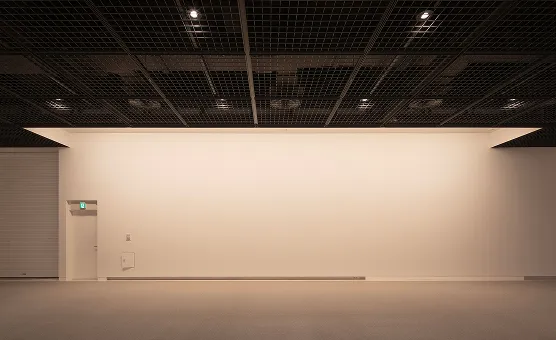

Permukaan dinding diterangi oleh lampu wall washer, sedangkan lampu pada langit-langit berupa downlight tanam khusus. Terkait jenis peredupan Pulse Width Modulation (PWM) untuk warna bohlam, cahaya dapat diredupkan menggunakan terminal tablet dengan cara yang sama seperti pada perlengkapan peredupan dan penyesuaian warna lainnya, dan peredupan dapat diatur antara 1% dan 100%. Meredupkan lampu hingga tingkat rasio yang sama seperti sebelum renovasi juga berhasil menciptakan suasana yang gelap.


Area	Keseluruhan	Area pameran
Iluminansi rata-rata	714 lx	795 lx
Iluminansi minimum	140 lx	489 lx
Iluminansi maksimum	931 lx	931 lx
G1 (Minimum/ Rata-rata)	0.195	0.615
G2 (Minimum/ Maksimum)	0.150	0.525

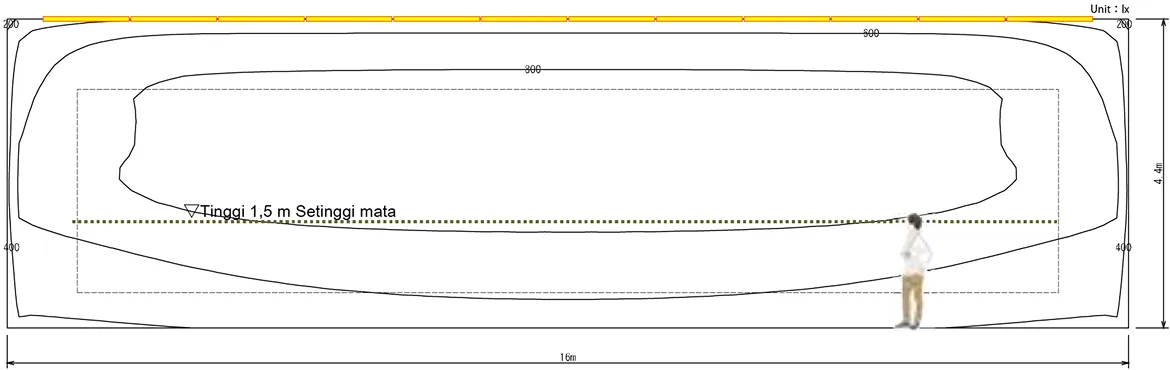

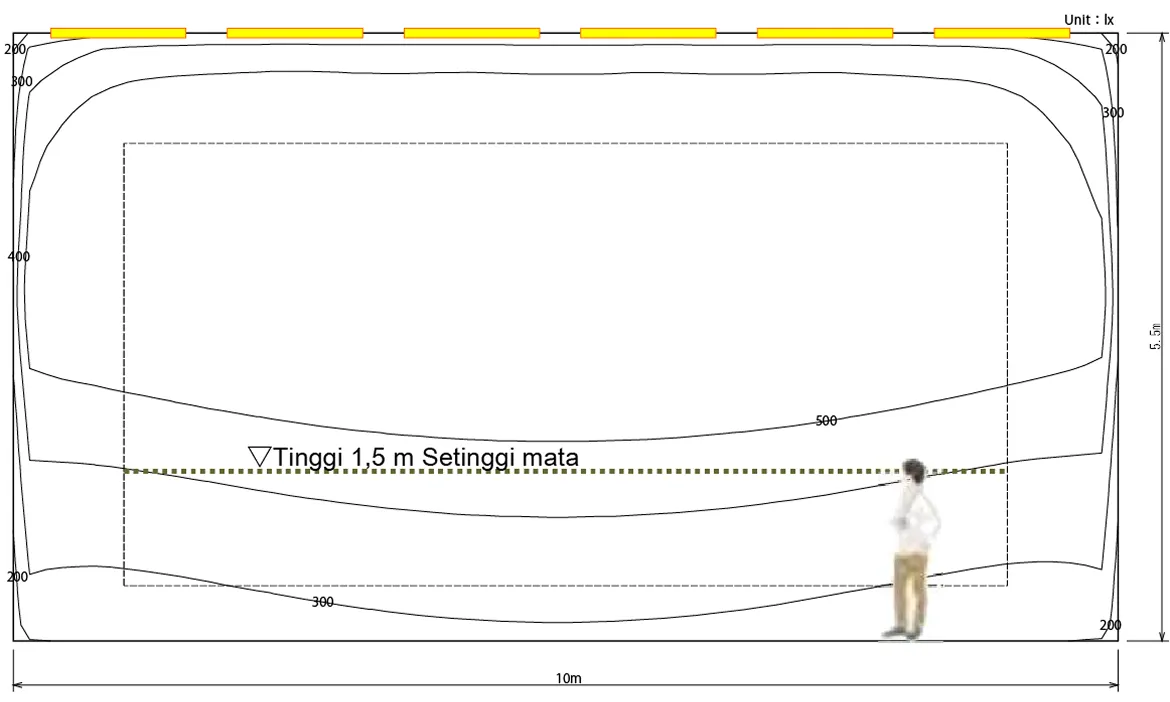

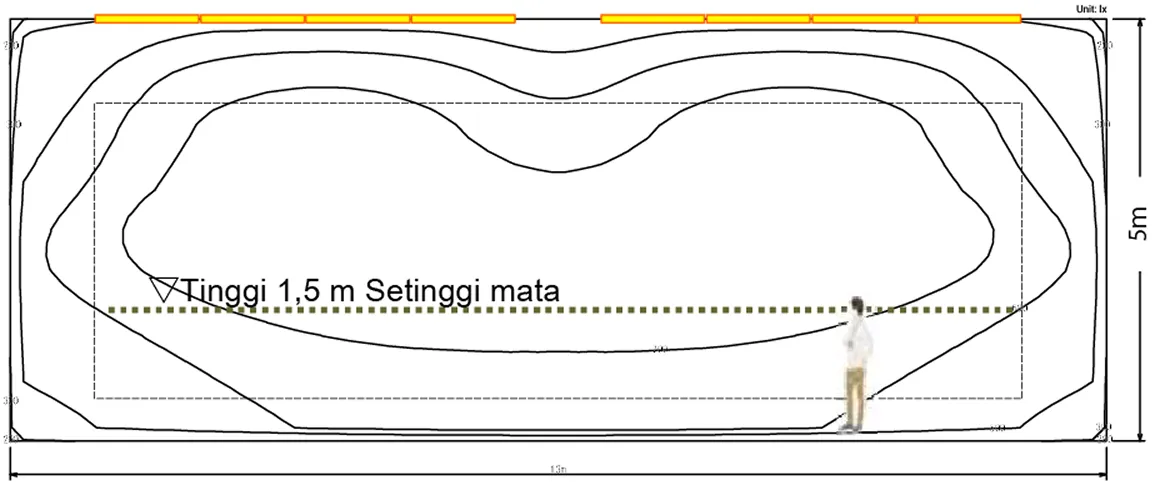

Dalam simulasi pencahayaan, keseragaman iluminansi di area pameran ditetapkan sebesar 0,5 atau lebih, dengan tetap memastikan tingkat iluminansi 500 lx pada ketinggian mata.

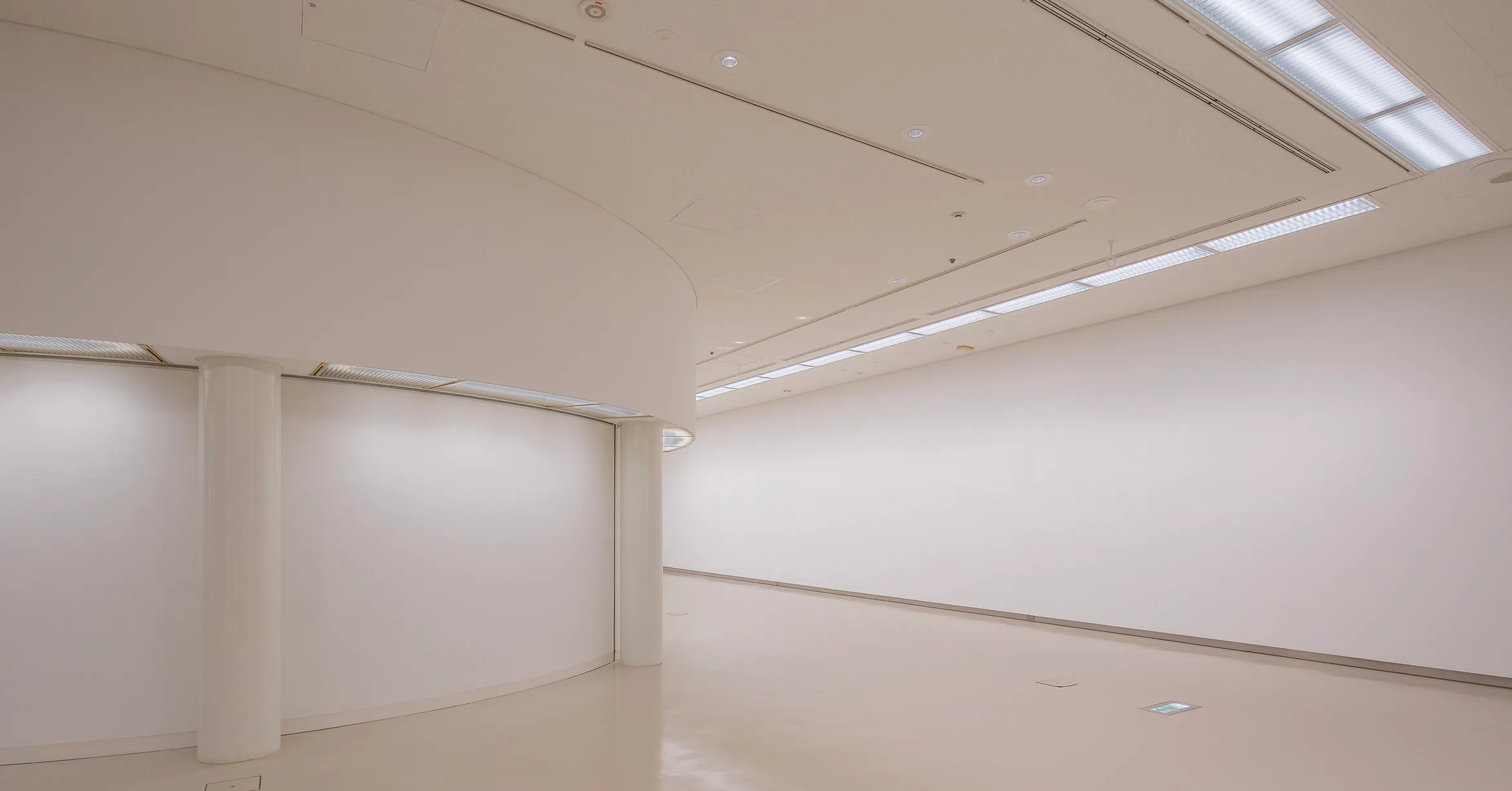

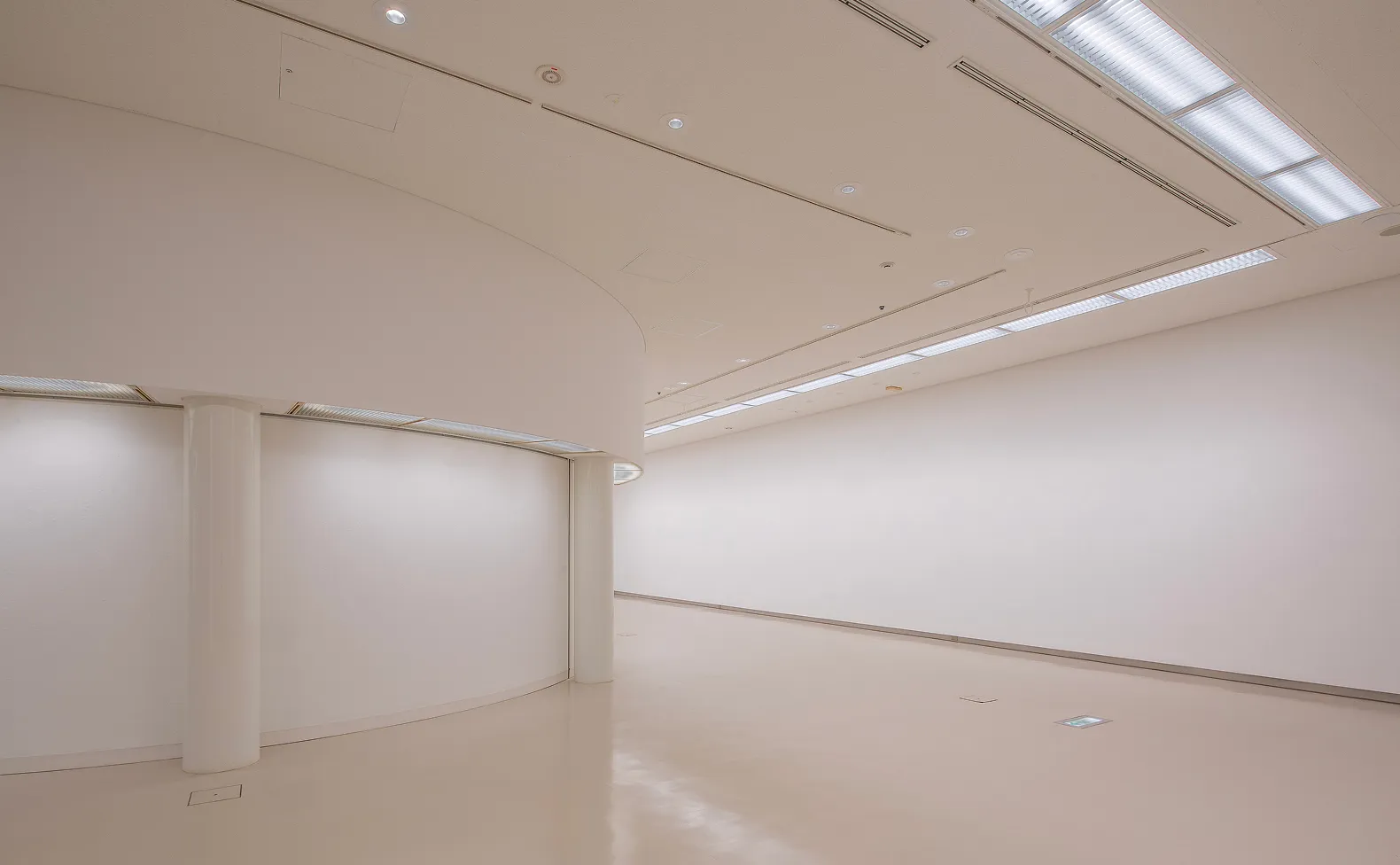

Ruang Pameran B-2: Mewujudkan ruang pamer di mana area di sekitar kolom diterangi secara merata, sehingga pengunjung dapat tenggelam dalam pengalaman menikmati karya seni

Ruang pameran dengan bentuk unik ini memiliki permukaan dinding melingkar di bagian tengahnya. Untuk menerangi permukaan ini, diperlukan pemasangan lampu yang sangat dekat dengan dinding, sehingga digunakan lampu melengkung yang mengikuti garis lingkaran ini. Karena tidak ada jarak antara permukaan dinding dan pencahayaan, ada kekhawatiran bahwa bagian atas dinding akan diterangi terlalu terang. Untuk mengatasi masalah ini, digunakan penyangga yang sangat panjang di dalam perlengkapan pencahayaan, yang secara signifikan mengurangi distribusi cahaya ke bagian atas dinding. Langkah ini meningkatkan keseragaman iluminansi dibandingkan dengan pencahayaan sebelumnya, sehingga warna cahaya dapat disesuaikan melalui peredupan dan penyesuaian warna. Kami memperhatikan penciptaan ruang pamer yang nyaman digunakan dengan meningkatkan keseragaman iluminansi, sambil tetap menonjolkan desain bangunan yang ada.
