TOKYO SKYTREE^®

Jepang
Public Spaces
Menara/Monumen

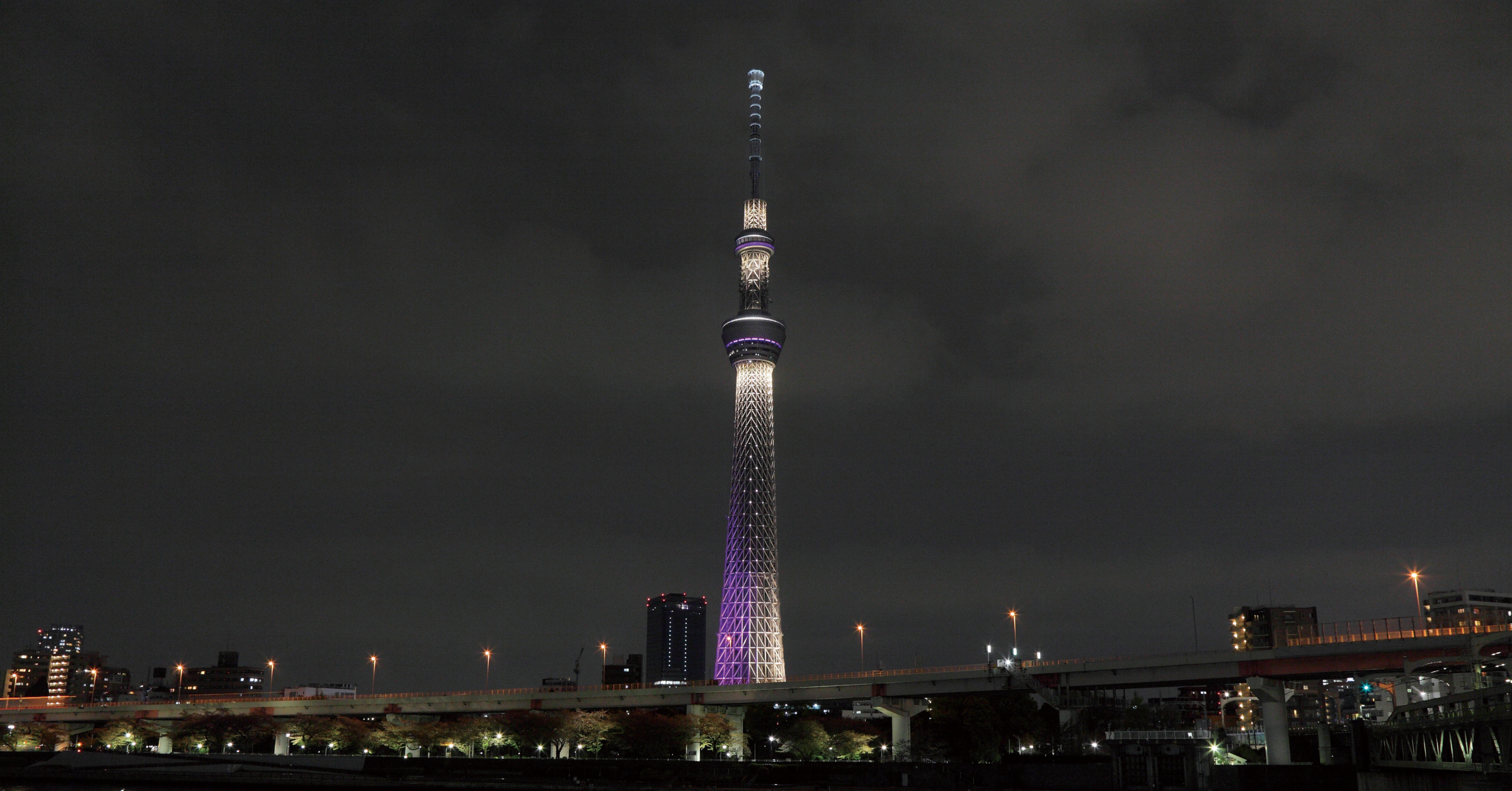

Keseluruhan 1.995 lampu yang semuanya LED mengurangi konsumsi energi seraya menerangi landmark Tokyo yang simbolis ini dengan indah

Kebutuhan pelanggan

Operator menara simbol baru Tokyo ini ingin menerangi seluruh bagian dengan LED.

TOKYO SKYTREE^®, menara penyiaran*1 tertinggi di dunia (634 meter) dibuka pada musim semi 2012. Ketika perencanaan pencahayaan untuk TOKYO SKYTREE^® dimulai, lampu HID (high-intensity discharge) akan digunakan, tetapi mengingat kebutuhan untuk menghemat energi, penggunaan LED dipertimbangkan sebagai gantinya.

Namun, pada saat itu LED baru saja hadir di pasar dan sebagian besar masih terbatas pada lampu sorot kecil untuk toko, dll. dan tidak dibayangkan sebagai lampu sorot yang dapat mencapai jarak 140 meter atau lebih. Selain itu, ada masalah dengan pelepasan panas bahkan dengan LED standar, dan tidak ada yang tahu bagaimana cara mengatasi masalah ini pada LED dengan output tinggi yang belum pernah ada sebelumnya.

*1 Di antara menara penyiaran yang berdiri sendiri, per Desember 2011

Tujuan kami

Untuk mengembangkan LED berdaya tinggi, LED khusus yang dengan senantiasa menciptakan warna, dan teknologi untuk mengontrol sumber cahaya yang mencapai lebih dari 140 meter.

"Iki," semangat penuh gaya dan tegas dari Edo ©TOKYO-SKYTREE

Bekerja sama dengan para arsitek, supervisor desain pencahayaan Hirohito Totsune membuat rencana untuk dua gaya pencahayaan yang akan digunakan pada hari-hari yang berselang-seling: 'Iki' semangat Edo, dan 'Miyabi' estetikanya. Menurut Mr. Totsune, 'Iki' direpresentasikan dalam cahaya biru pucat dengan motif air Sungai Sumida, dan berfokus pada pilar pusat menara. 'Miyabi,' yang berarti estetika, mengekspresikan citra menara yang elegan dan bermartabat dengan menunjukkan struktur bajanya yang rumit dalam warna tema ungu Edo.

Untuk menciptakan kembali warna yang dibayangkan Mr. Totsune dengan setia, kami menggunakan teknologi rekreasi warna presisi tinggi milik Panasonic. Panasonic mengembangkan paket LED baru yang terdiri atas LED biru dan zat fluoresens, dan penambahan zat ini memungkinkan replikasi warna elegan yang tepat.

"Miyabi," estetika elegan Edo ©TOKYO-SKYTREE

Sampai saat itu, LED dianggap tidak cocok untuk penerangan karena fluks cahayanya yang tidak mencukupi. Secara khusus, merupakan tantangan tersendiri untuk mengembangkan lampu sorot dengan kekuatan dan distribusi cahaya yang presisi untuk menerangi puncak menara penguat sinyal pusat dengan pin-spot dari jarak 140 meter. Secara konvensional, kontrol distribusi cahaya LED telah dilakukan dengan lensa, tetapi dengan menggunakan lensa tidak mungkin dibuat perlengkapan berukuran besar, dan juga akan terjadi distorsi. Karena alasan ini, diputuskan untuk menggunakan spot reflektif besar lebar ganda 600 mm. Menggandakan diameter berarti empat kali luas permukaan, artinya hanya satu perlengkapan LED yang dapat dipasang di ruang yang cukup besar untuk empat perlengkapan. Namun, percobaan awal menciptakan hasil yang positif, dan masalah keterbatasan ruang dan keinginan untuk meminimalkan jumlah unit LED yang digunakan telah diatasi. Pelat reflektif tambahan dan kisi-kisi juga digunakan untuk mencegah kebocoran cahaya.

Perlu diambil tindakan pencegahan untuk panas berlebih, karena dapat memperpendek umur perlengkapan lampu LED dan mengurangi fluks cahaya. Kriteria desain pancaran panas yang sesuai dengan lingkungan di lokasi ditentukan untuk mendapatkan masa pakai sumber cahaya selama 40.000 jam. Simulasi dilakukan sesuai dengan kriteria, dan lampu LED yang memancarkan panas secara efektif dan tahan lama dikembangkan. Struktur dirancang sedemikian rupa sehingga komponen atau unit tidak akan jatuh bahkan ketika tertiup angin kencang atau tersambar petir.

Contoh pemasangan perlengkapan di menara penguat sinyal

Distribusi cahaya sudut ultra-sempit yang sangat menantang dicapai melalui pengembangan pelat reflektif skala besar.

Efek

Kira-kira 43% penghematan konsumsi daya dicapai oleh pola pencahayaan "Iki".

Perlengkapan lampu LED senantiasa menciptakan warna yang sangat spesifik berkat desain distribusi cahaya, teknologi rekreasi warna, dan teknologi penyesuaian peredupan yang dikembangkan secara independen oleh Panasonic. Pengembangan perangkat pencahayaan LED khusus memungkinkan penggunaan LED untuk total 1.995 perlengkapan lampu yang menerangi TOKYO SKYTREE^®. Dengan perlengkapan lampu LED yang sangat hemat energi yang dikendalikan oleh sistem kontrol jarak jauh berkecepatan tinggi, daya yang dikonsumsi oleh pola pencahayaan "Iki" (1.588 perlengkapan) menjadi 43% lebih rendah dibandingkan dengan sumber cahaya konvensional*2 oleh Panasonic. Sejumlah besar pengembangan lainnya sedang berlangsung di sekitar TOKYO SKYTREE^®, dan berbagai solusi Panasonic lainnya sedang diterapkan.

*2 Lampu + filter halida logam keramik efisiensi tinggi, dengan perlengkapan LED yang digunakan di beberapa tempat (pencahayaan dengan timer, lampu di titik persimpangan struktur baja)
