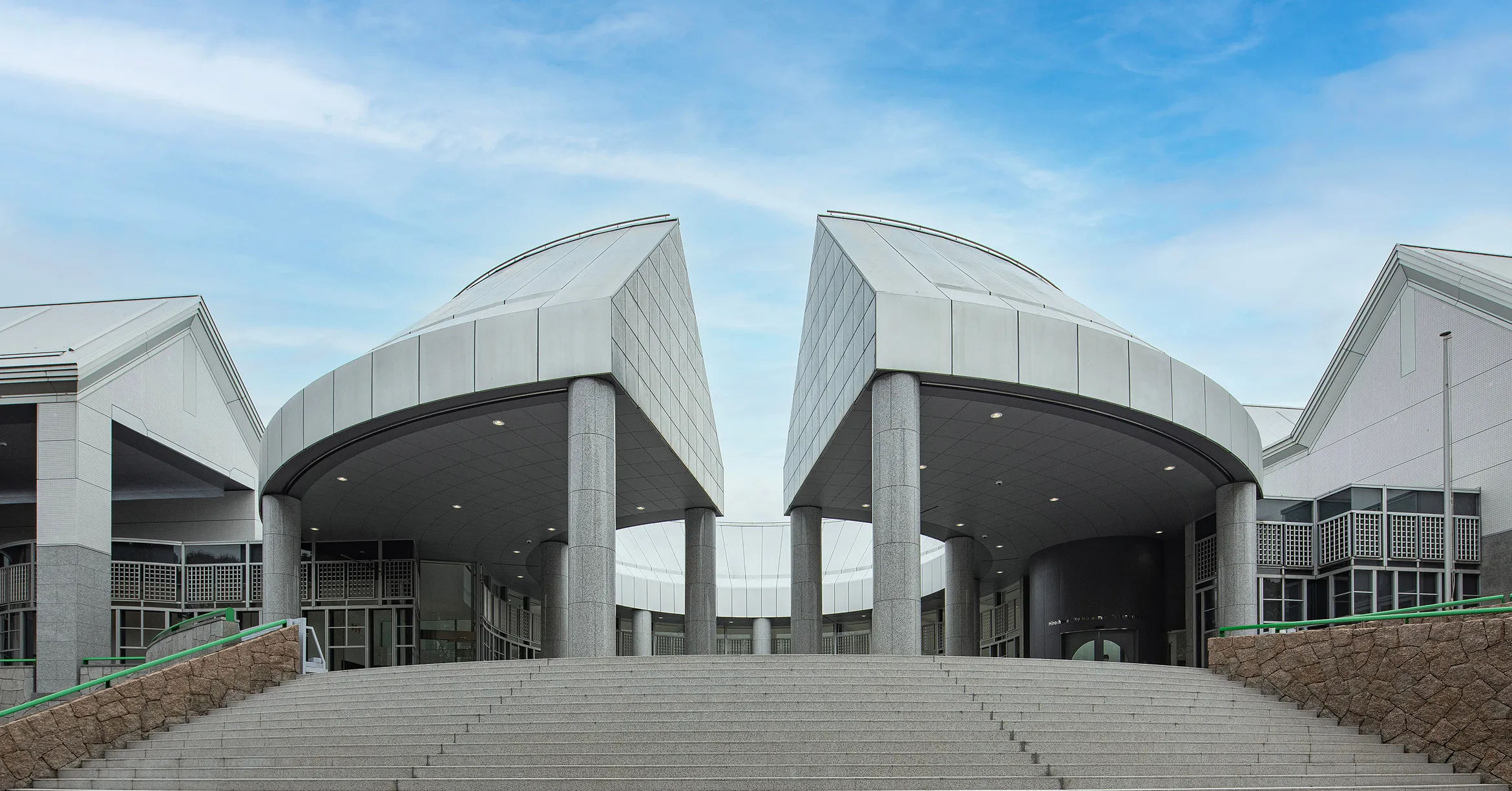

พิพิธภัณฑ์ศิลปะร่วมสมัยเมืองฮิโรชิมะ

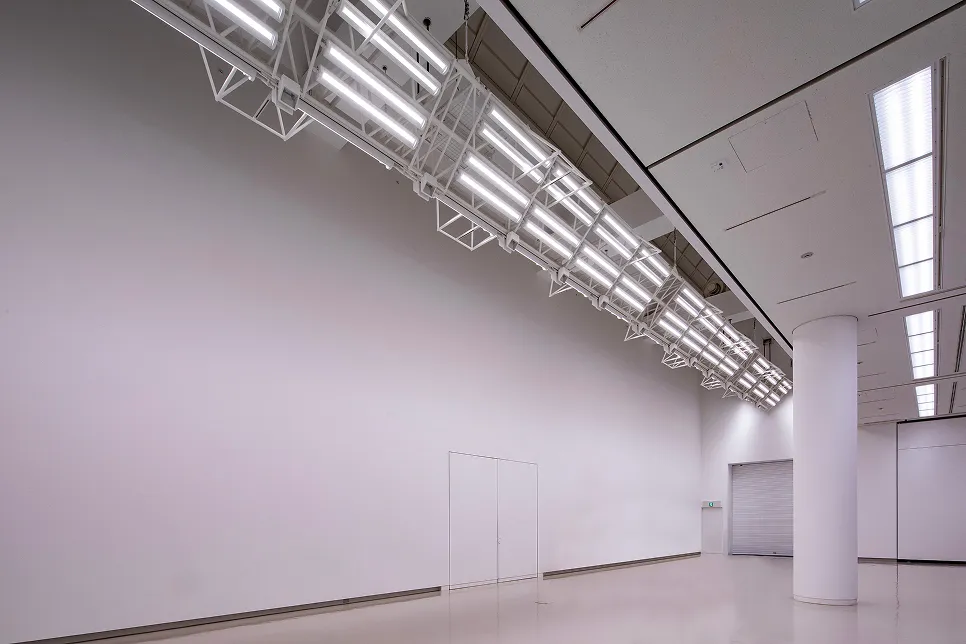

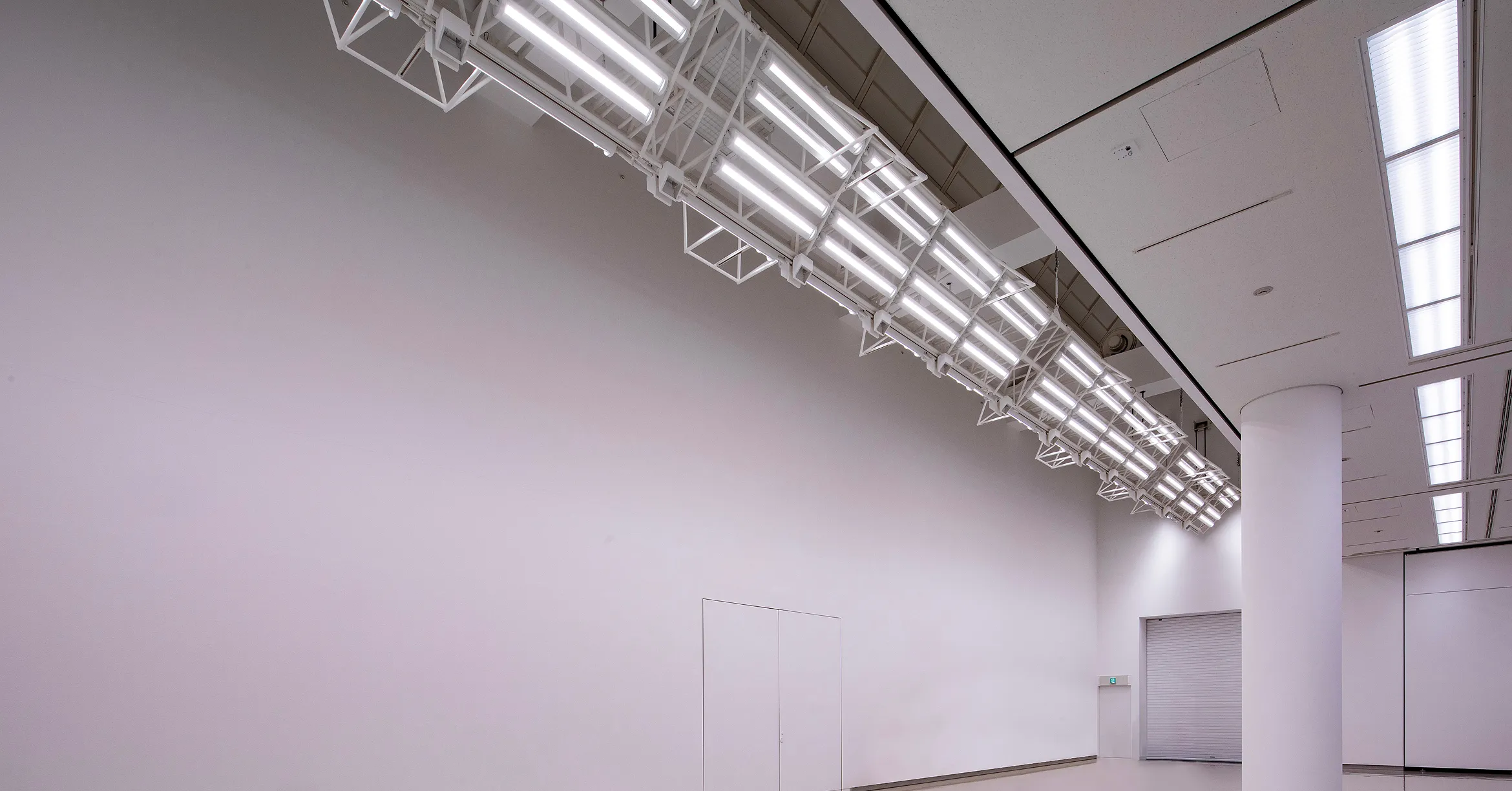

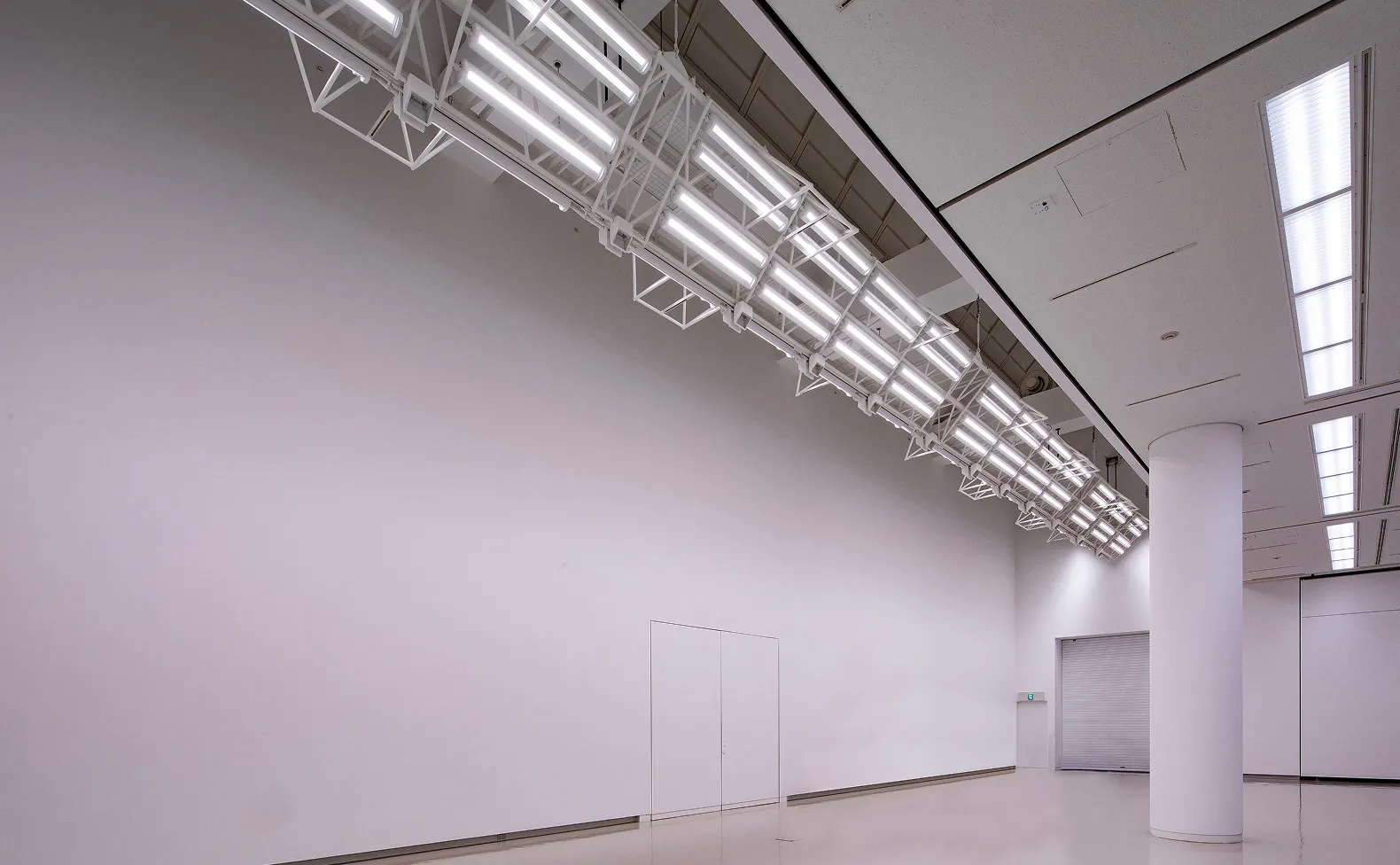

ห้องนิทรรศการ B-1 อยู่ที่ชั้น 1 ประกอบด้วยพื้นที่ที่มีพื้นผิวเพดาน 2 ส่วนที่มีความสูงต่างกัน โคมไฟแบบติดตั้งบนโครงที่เพดานส่วนที่สูงกว่าจะทำหน้าที่เป็นทั้งไฟส่องผนังและกระจายแสงไปที่พื้น และยังสามารถแบ่งพื้นที่ออกเป็น 2 ส่วนได้โดยใช้ฉากกั้น ทำให้ใช้พื้นที่สำหรับจัดนิทรรศการได้หลากหลายรูปแบบ

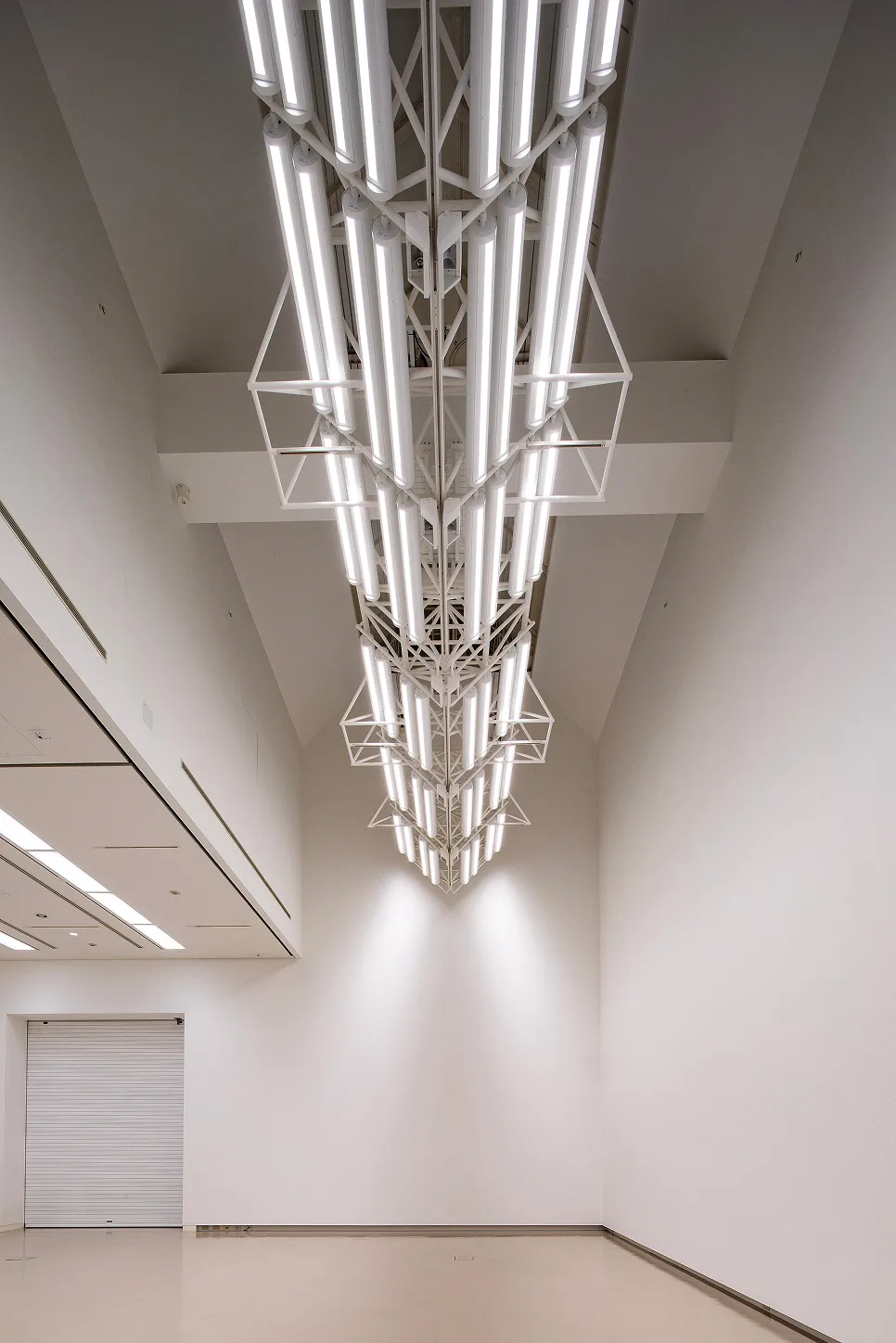

เนื่องจากห้องนิทรรศการ B-1 มีพื้นผิวเพดาน 2 ส่วนที่มีความสูงต่างกันมาก จึงได้ติดตั้งระบบไฟส่องสว่างที่เหมาะสมสำหรับแต่ละส่วนของเพดาน การส่องสว่างในส่วนที่เพดานต่ำกว่าใช้ไฟดาวน์ไลท์เป็นไฟส่องสว่างทั่วไป แล้วใช้ไฟส่องผนังเป็นไฟฐานแบบฝังเพื่อส่องสว่างผนัง ส่วนที่เพดานสูงกว่าใช้โคมไฟแบบติดตั้งบนโครง ซึ่งไฟเหล่านี้มีโครงสร้างแบบหมุนได้จึงช่วยให้สามารถปรับทิศทางของแสงได้ และกระจายแสงลงพื้นและส่องสว่างสิ่งจัดแสดงบนผนัง นอกจากนี้ ยังได้ติดตั้งระบบปรับความสว่างและสี Multi-Manager-Ex ซึ่งสามารถปรับความสว่างและสีของไฟแต่ละดวง โดยควบคุมผ่านแท็บเล็ตได้ การผสมแหล่งกำเนิดแสงที่กระจายแสงขึ้นและลงเพื่อส่องสว่างในทิศทางที่ต่างกัน ทำให้ผนังได้รับแสงสว่างอย่างสม่ำเสมอและขจัดเงาจากโครงติดตั้งโคมไฟได้

ไฟ LED ใช้ 2 ระบบแยกกัน ได้แก่ ระบบส่องสว่างโดยตรงและระบบสะท้อนแสงจากยุคหลอดไฟฟลูออเรสเซนต์ การออกแบบนี้หาดูที่อื่นในญี่ปุ่นได้ยาก ระบบสะท้อนแสงจะส่องแสงไปยังผลงานที่จัดแสดงในปริมาณที่เหมาะสมพอดี โดยใช้แผ่นสะท้อนแสงแบบพิเศษที่เราออกแบบเอง นอกจากนี้ ยังสามารถเลือกสีของแสงที่เหมาะสมที่สุดสำหรับงานศิลปะแต่ละชิ้นได้ด้วยการใช้ LED ที่มีความสามารถในการปรับค่าความถูกต้องของสี ความสว่าง และสีได้สูง ซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานในพิพิธภัณฑ์ศิลปะ

เกี่ยวกับ G1: แสดงระดับความสม่ำเสมอของความสว่างเป็นค่าตัวเลข ซึ่งแสดงถึงความสม่ำเสมอของความสว่างโดยการหารค่าความสว่างต่ำสุดด้วยค่าความสว่างเฉลี่ย

เกี่ยวกับ G2: แสดงระดับความสม่ำเสมอของความสว่างเป็นค่าตัวเลข ซึ่งแสดงถึงความสม่ำเสมอของความสว่างโดยการหารค่าความสว่างต่ำสุดด้วยค่าความสว่างสูงสุด

หมายเลขอุปกรณ์	ไฟส่องสว่างตู้โชว์แบบสั่งทำพิเศษ	ไฟส่องสว่างตู้โชว์แบบสั่งทำพิเศษ
โคมไฟ	LED*1	LED*1
ฟลักซ์แสงรวม	2823 lm	3192 lm
ปัจจัยการบำรุงรักษา	1	1
สายไฟ	#K0153296	#K0153297
ความสูงในการติดตั้ง	6.8~7 m	6.4~6.6 m
จำนวนไฟที่ติดตั้ง	28	28

พื้นที่	ภาพรวม	พื้นที่จัดแสดง
ความสว่างเฉลี่ย	583 lx	637 lx
ความสว่างต่ำสุด	81 lx	474 lx
ความสว่างสูงสุด	774 lx	714 lx
G1 (ต่ำสุด/เฉลี่ย)	0.139	0.744
G2 (ต่ำสุด/สูงสุด)	0.105	0.664

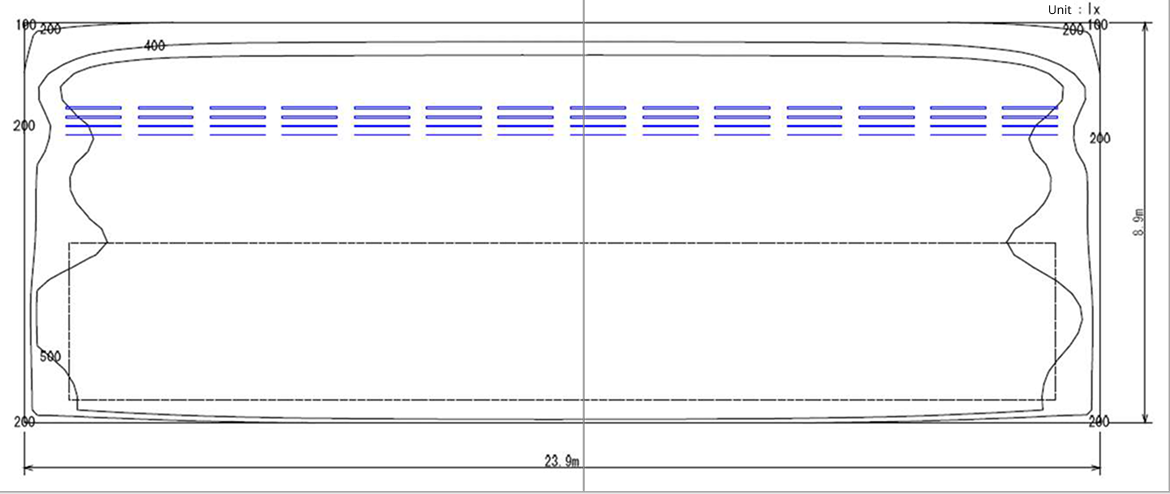

เกณฑ์การออกแบบ: ออกแบบระบบแสงสว่างให้ค่า G2 (ความสว่างต่ำสุด/สูงสุด) สำหรับพื้นที่จัดแสดงมีค่า 0.6 ขึ้นไป

หมายเลขอุปกรณ์	XLX497NTNT-LE9
ประเภทโคมไฟ	โคมไฟไฮเบย์สำหรับอุตสาหกรรม LED iD แบบมีหลอดไฟในตัว
โคมไฟ	LED5000_85_14080
ฟลักซ์แสงรวม	7600 lm
ปัจจัยการบำรุงรักษา	1
สายไฟ	K0139168
ความสูงในการติดตั้ง	5 m
จำนวนไฟที่ติดตั้ง	8

พื้นที่	ภาพรวม	พื้นที่จัดแสดง
ความสว่างเฉลี่ย	651 lx	731 lx
ความสว่างต่ำสุด	125 lx	531 lx
ความสว่างสูงสุด	875 lx	875 lx
G1 (ต่ำสุด/เฉลี่ย)	0.192	0.726
G2 (ต่ำสุด/สูงสุด)	0.143	0.606

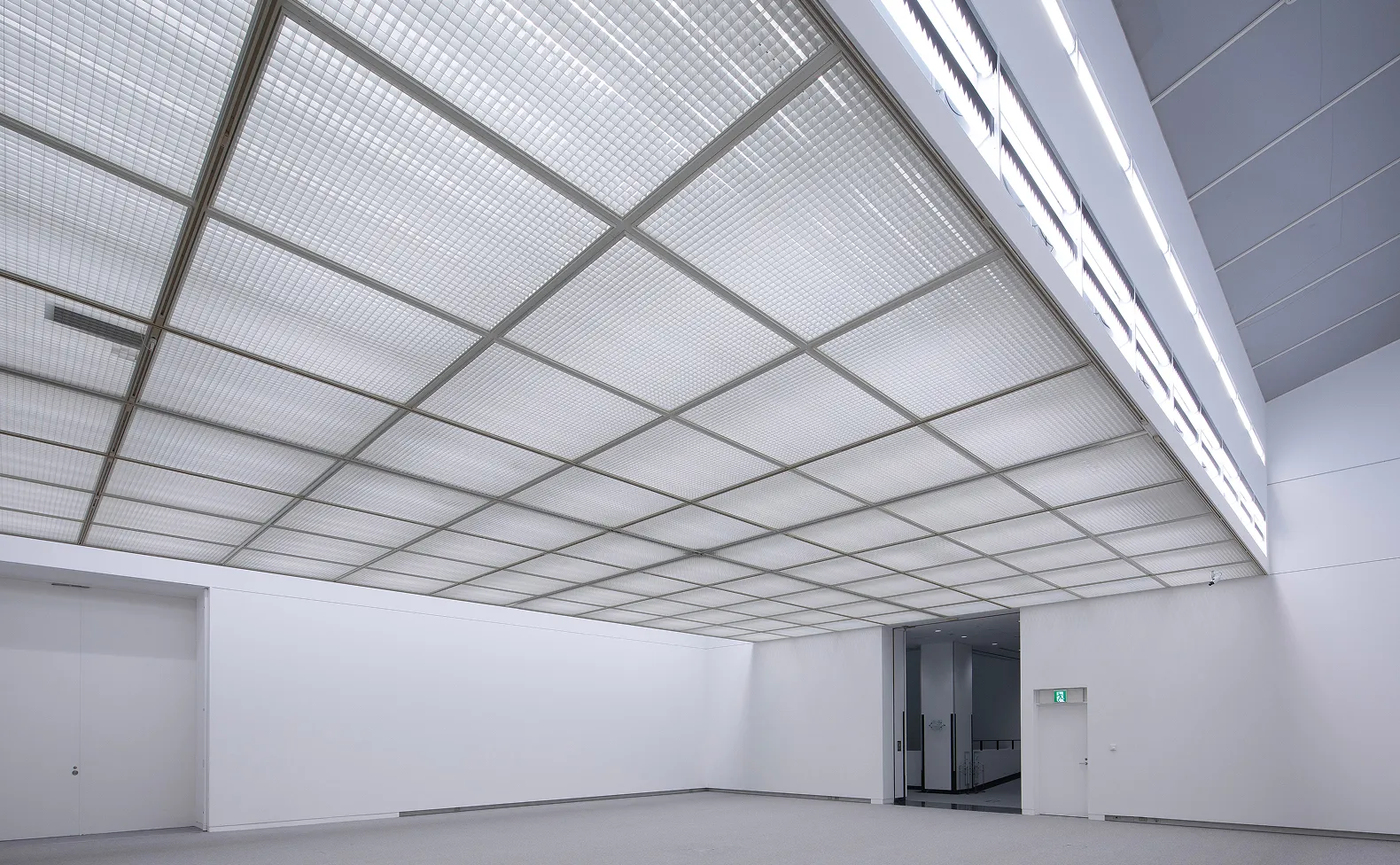

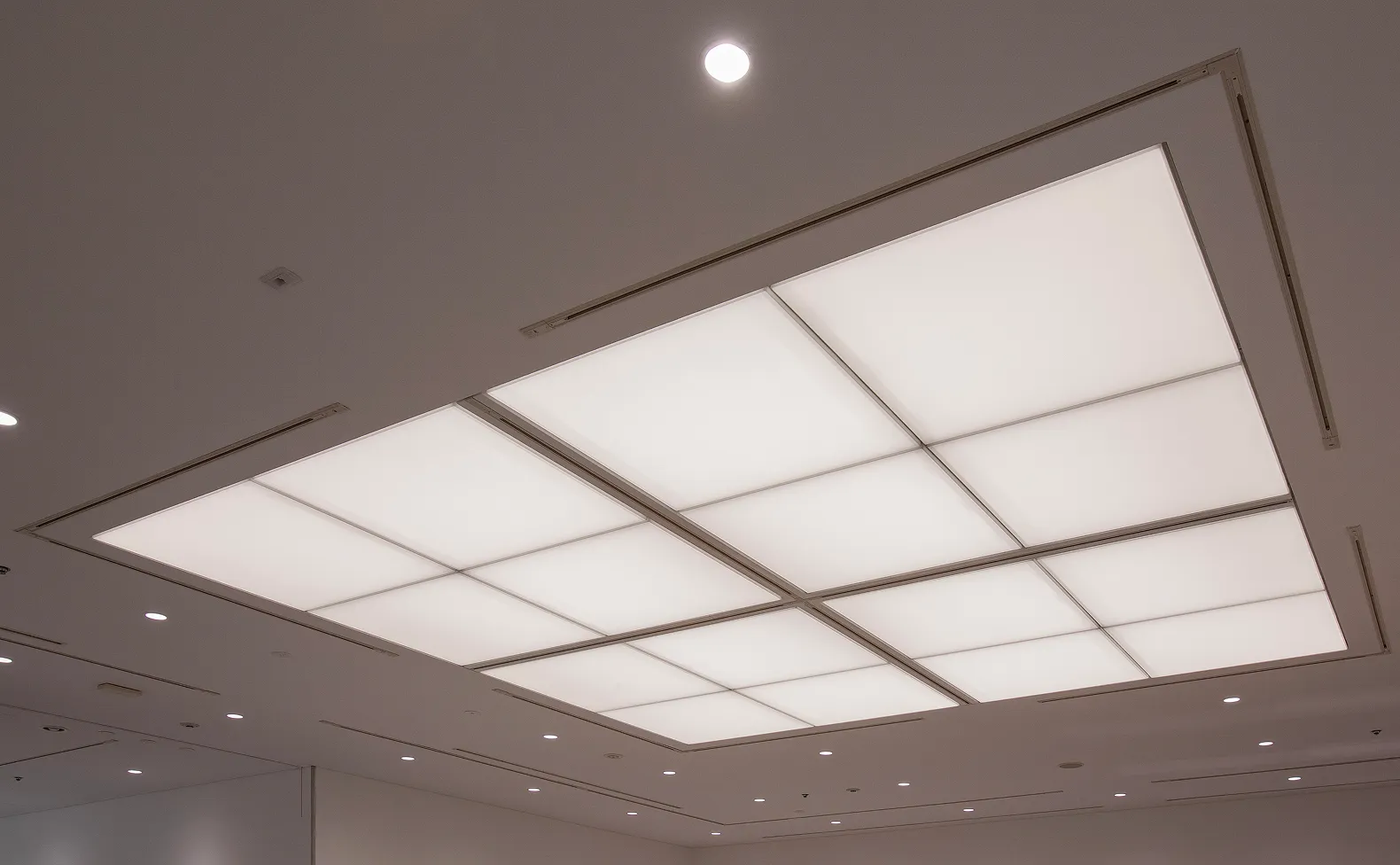

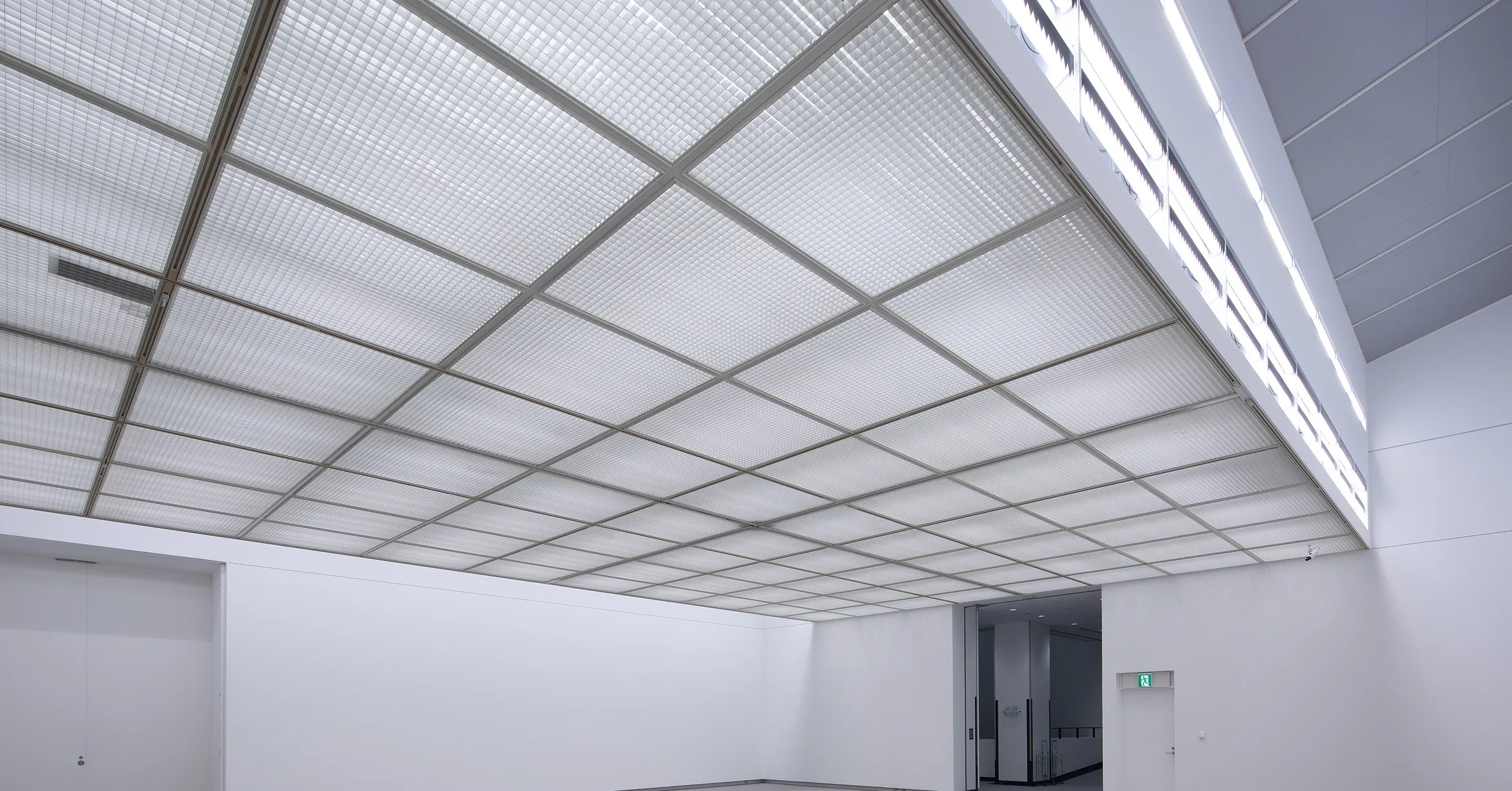

ห้องนิทรรศการนี้เป็นห้องที่มีดีไซน์เพดานแตกต่างจากเพดานก่อนการปรับปรุงมากที่สุด การเปลี่ยนฝ้าเพดานโค้งแบบเดิมให้เป็นเพดานส่องสว่าง ทำให้สามารถให้ความสว่างทั่วทั้งพื้นที่ได้อย่างสม่ำเสมอ ใช้มาตรการเชิงสร้างสรรค์เพื่อไม่ให้มีภาพลักษณ์ของโคมไฟภายในห้อง โดยใช้ไฟฐานแบบติดลอยใส่ไว้ภายใน และให้ความสำคัญเป็นพิเศษกับระยะห่างระหว่างพื้นผิวของแผงและตัวไฟ มีการใช้ไฟแบบบาร์ที่ปรับความสว่างและเปลี่ยนสีได้ เพื่อให้สามารถปรับพื้นที่ให้เข้ากับบรรยากาศของการจัดนิทรรศการพิเศษที่หลากหลายได้โดยง่าย

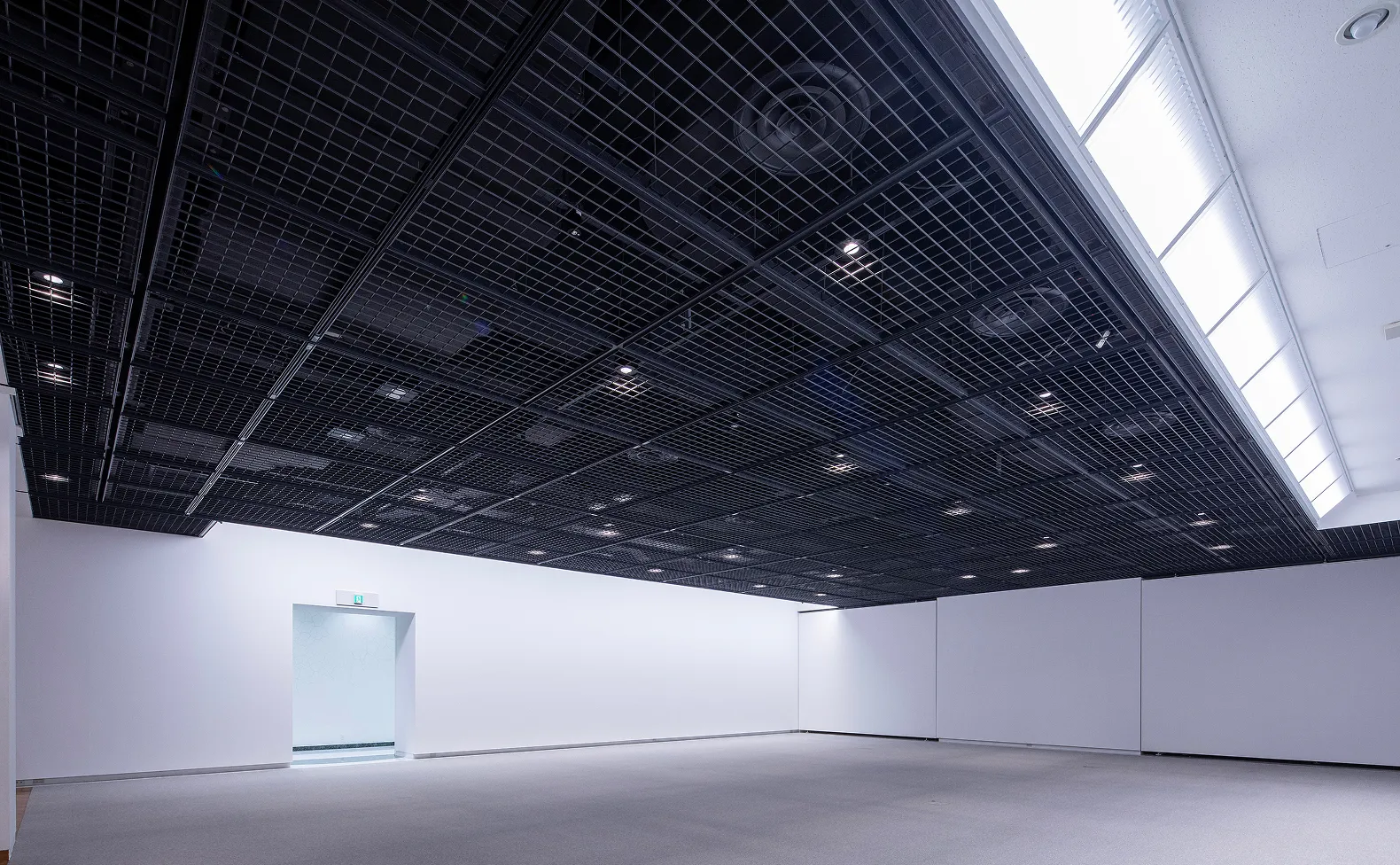

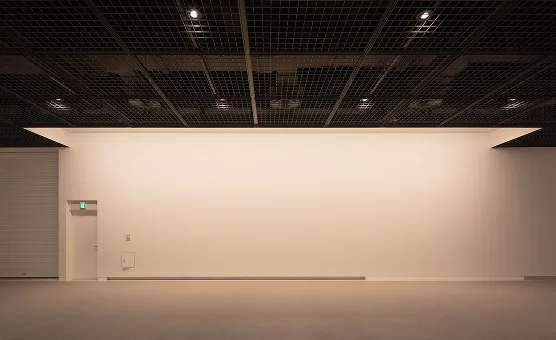

ในห้องนิทรรศการที่ไม่เหมือนใครแห่งนี้ ได้ติดตั้งแบบบานเกล็ดทั่วทั้งเพดานทำให้ดูเหมือนว่าแสงส่องลงมาจากเพดาน ก่อนการปรับปรุง ห้องนี้ใช้หลอดไฟฟลูออเรสเซนต์สีขาว (4,200 K) ร่วมกับหลอดฮาโลเจน (2,800 K) อย่างไรก็ตาม เราได้เปลี่ยนอุณหภูมิสีเป็นระหว่าง 2,700 K ถึง 5,000 K เพื่อให้เข้ากับงานศิลปะต่าง ๆ โดยใช้โคมไฟ LED ที่ปรับความสว่างและเปลี่ยนสีได้ และเนื่องจากควบคุมโคมไฟแต่ละดวงได้อย่างอิสระ จึงสามารถปรับแสงสว่างภายในห้องให้เหมาะสมกับการใช้งานที่หลากหลายได้ มีการติดตั้งแหล่งกำเนิดแสง 3 ระดับโดยใช้ไฟส่องผนังแบบไฟ 2 ดวงและแบบไฟดวงเดียวมาติดในแนวตั้ง แล้วปรับทิศทางแสงของโคมไฟแต่ละดวงจนได้ความสว่างสม่ำเสมอ และห้องนี้ก็สามารถควบคุมไฟแต่ละดวงได้อย่างอิสระเช่นกัน จึงสามารถสร้างสภาพแวดล้อมการส่องสว่างที่แตกต่างกันสำหรับงานศิลปะแต่ละชิ้นได้

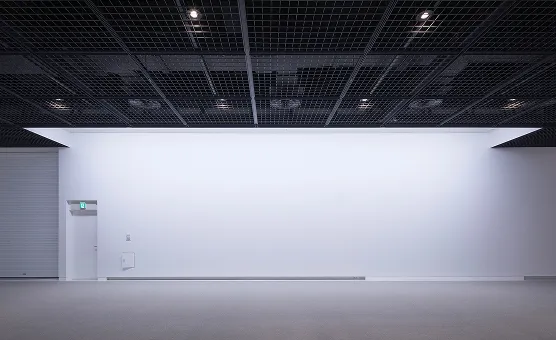

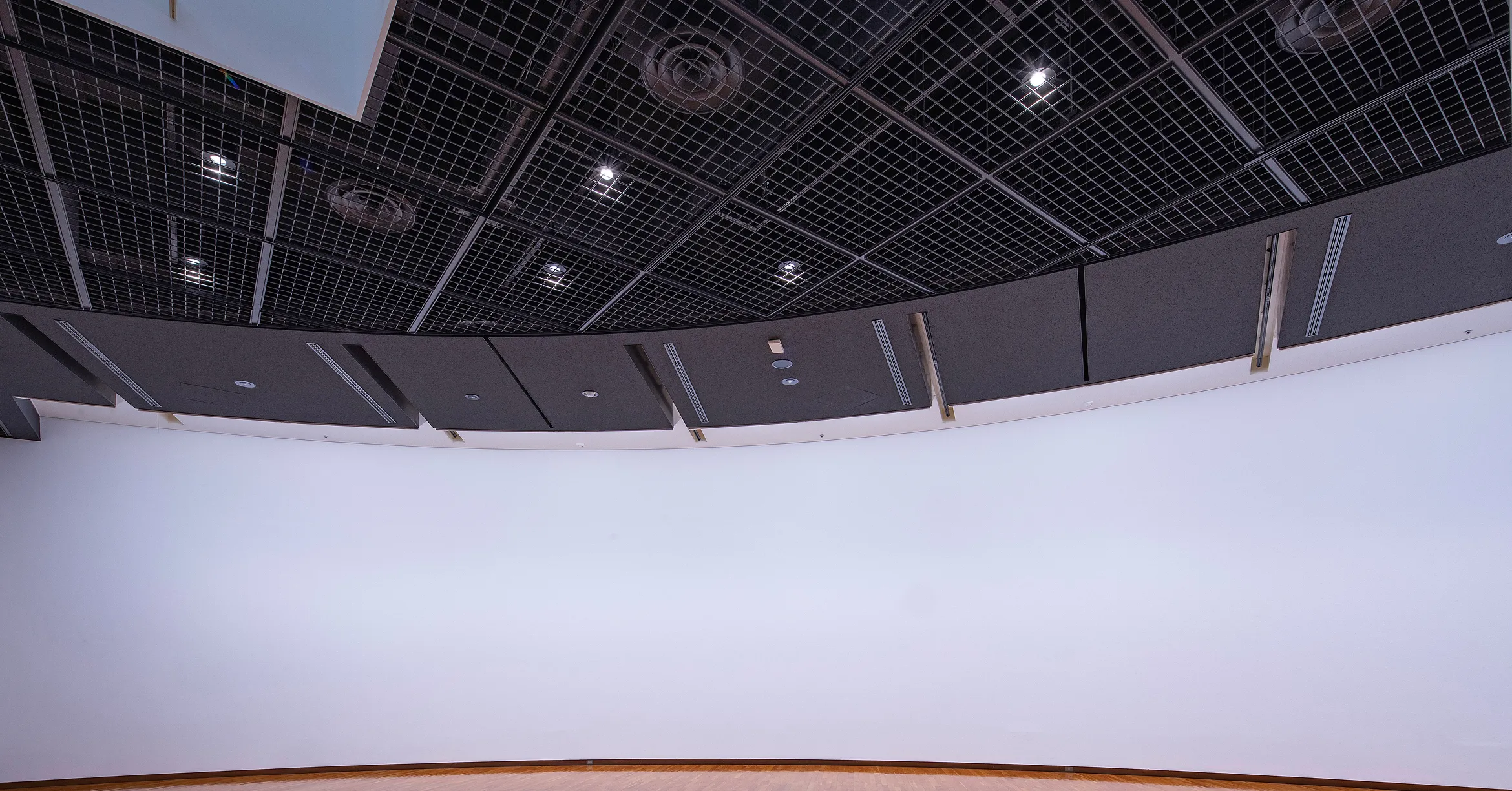

พื้นที่อันเป็นเอกลักษณ์นี้โดดเด่นด้วยแสงไฟส่องผนังที่ส่องสว่างผนังโค้งและเพดานสไตล์สตูดิโอ โคมไฟส่องผนังแต่ละดวงมีแหล่งกำเนิดแสง 2 ตัว และให้ความสว่างที่สม่ำเสมอได้จากการผสมผสานระหว่างมุมของแหล่งกำเนิดแสงแต่ละตัวกับแผ่นบังแสง นอกจากนี้ ยังจัดวางโคมไฟให้ระยะห่างระหว่างแหล่งกำเนิดแสงมีความสม่ำเสมอ ช่วยป้องกันไม่ให้แสงส่องสว่างไม่สม่ำเสมอในแนวนอนด้วย โดยกำหนดตำแหน่งและมุมของแหล่งกำเนิดแสงที่เหมาะสมที่สุดจากการทดสอบซ้ำ ๆ หลายครั้ง แล้วยังใส่ใจให้โคมไฟดูไม่สะดุดตา โดยใช้โคมไฟดาวน์ไลท์สีดำแบบติดลอยใส่ไว้หลังบานเกล็ดเพดาน

พื้นที่	ภาพรวม	พื้นที่จัดแสดง
ความสว่างเฉลี่ย	504 lx	553 lx
ความสว่างต่ำสุด	128 lx	289 lx
ความสว่างสูงสุด	746 lx	746 lx
G1 (ต่ำสุด/เฉลี่ย)	0.255	0.523
G2 (ต่ำสุด/สูงสุด)	0.172	0.388

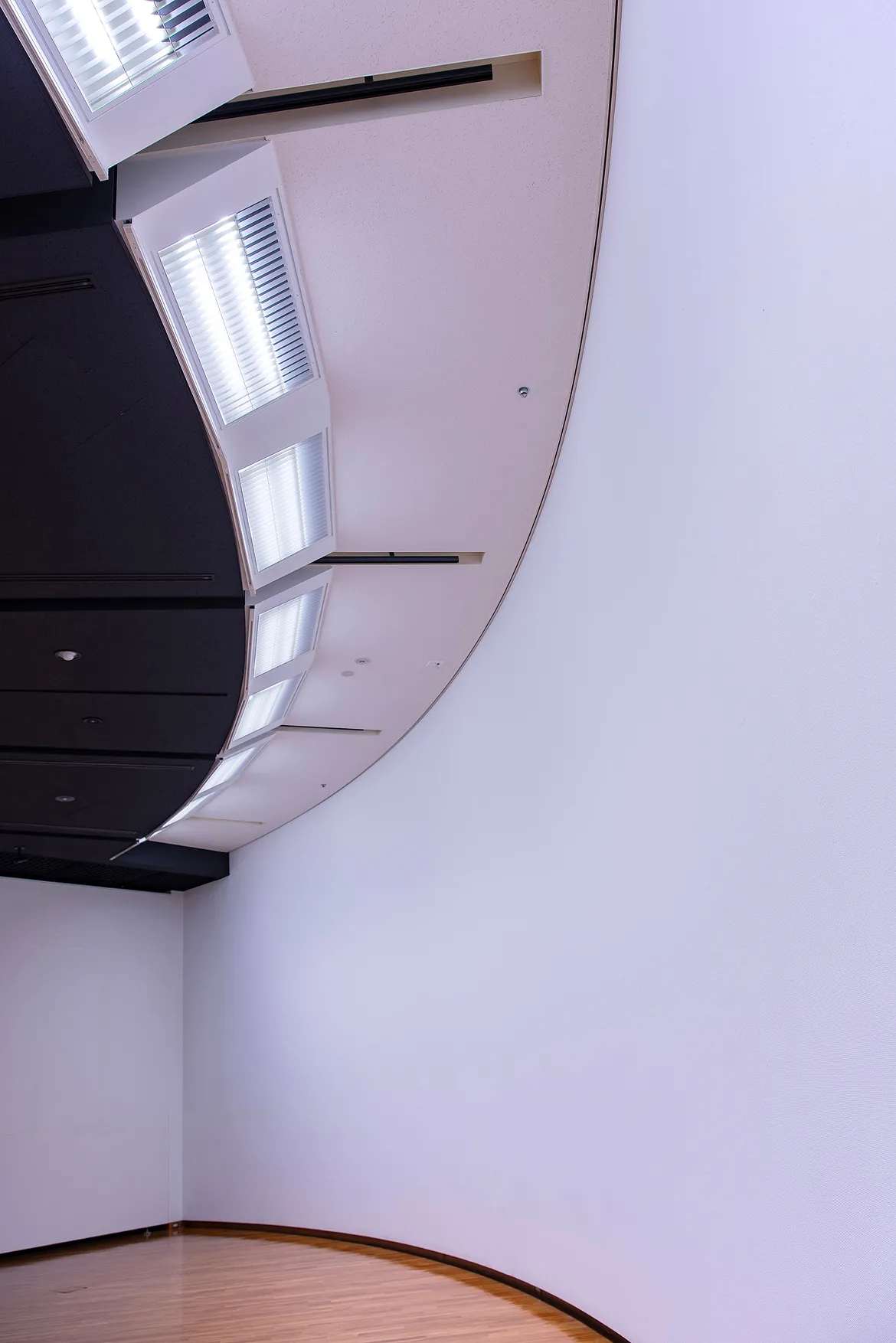

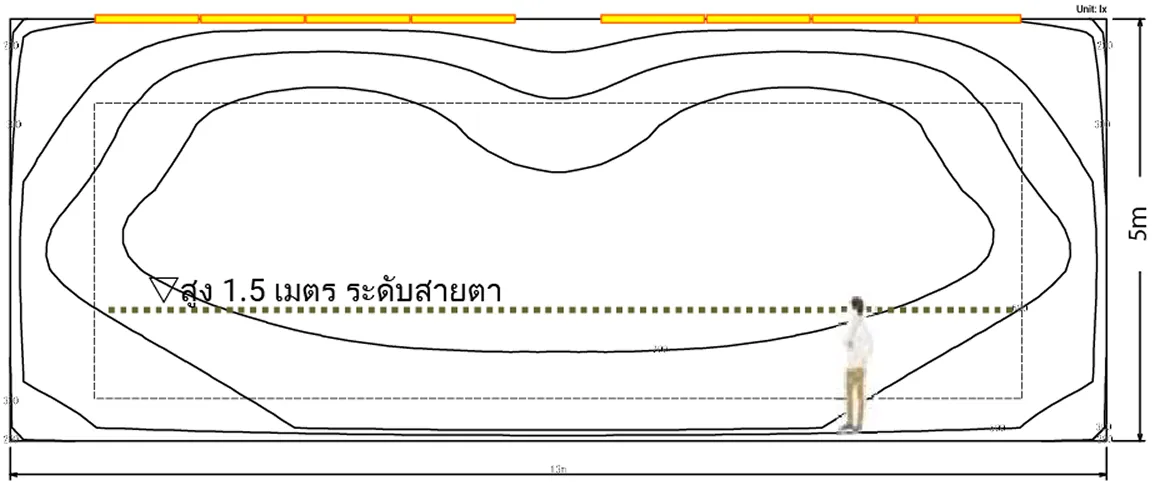

มีการจำลองซ้ำหลายครั้งเพื่อหาวิธีที่จะทำให้โคมไฟแบบเส้นตรงให้แสงสว่างสม่ำเสมอทั่วพื้นที่โค้งได้ กำหนดความสม่ำเสมอของความสว่างในพื้นที่จัดแสดงที่ 0.5 ขึ้นไปเช่นเดียวกับห้องนิทรรศการ A4 ซึ่งในสถานที่จริงได้ใช้แหล่งกำเนิดแสงที่มีกำลังสูงกว่าที่ใช้ในการจำลอง การควบคุมอัตราการหรี่แสงช่วยให้สามารถปรับความสว่างของส่วนบนและล่างของพื้นผิวผนังได้ เพื่อสร้างสภาพแวดล้อมที่สามารถรองรับการจัดแสดงและสิ่งจัดแสดงที่หลากหลายยิ่งขึ้นได้

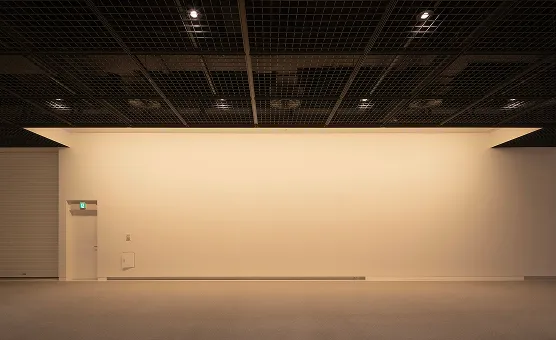

ส่องสว่างผนังด้วยไฟส่องผนังและใช้ไฟเพดานเป็นไฟดาวน์ไลท์แบบ Built-in ที่สั่งทำพิเศษ สีหลอดไฟใช้การปรับความสว่างแบบ Pulse Width Modulation (PWM) สามารถปรับความสว่างได้โดยใช้แท็บเล็ตเช่นเดียวกับอุปกรณ์ปรับความสว่างและสีอื่น และสามารถตั้งค่าการปรับความสว่างได้ตั้งแต่ 1% ถึง 100% การหรี่ไฟให้มีอัตราส่วนเท่ากับก่อนการปรับปรุงช่วยสร้างบรรยากาศที่มืดสลัวได้เช่นกัน

พื้นที่	ภาพรวม	พื้นที่จัดแสดง
ความสว่างเฉลี่ย	714 lx	795 lx
ความสว่างต่ำสุด	140 lx	489 lx
ความสว่างสูงสุด	931 lx	931 lx
G1 (ต่ำสุด/เฉลี่ย)	0.195	0.615
G2 (ต่ำสุด/สูงสุด)	0.150	0.525

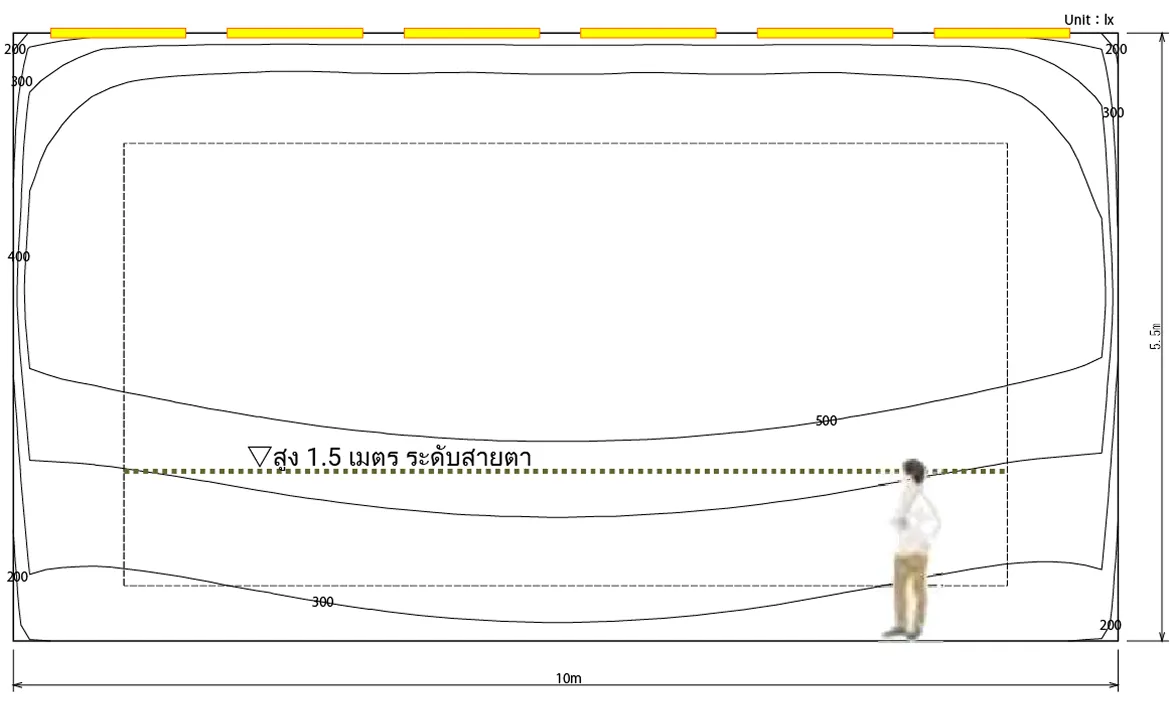

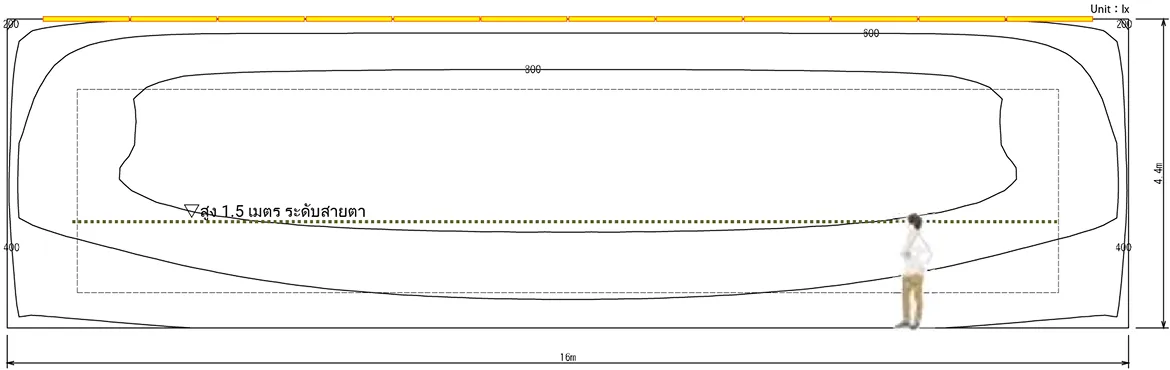

ในการจำลองการส่องสว่าง ได้กำหนดความสม่ำเสมอของความสว่างในพื้นที่จัดแสดงที่ 0.5 ขึ้นไป โดยให้มีความสว่าง 500 ลักซ์ที่ระดับสายตา

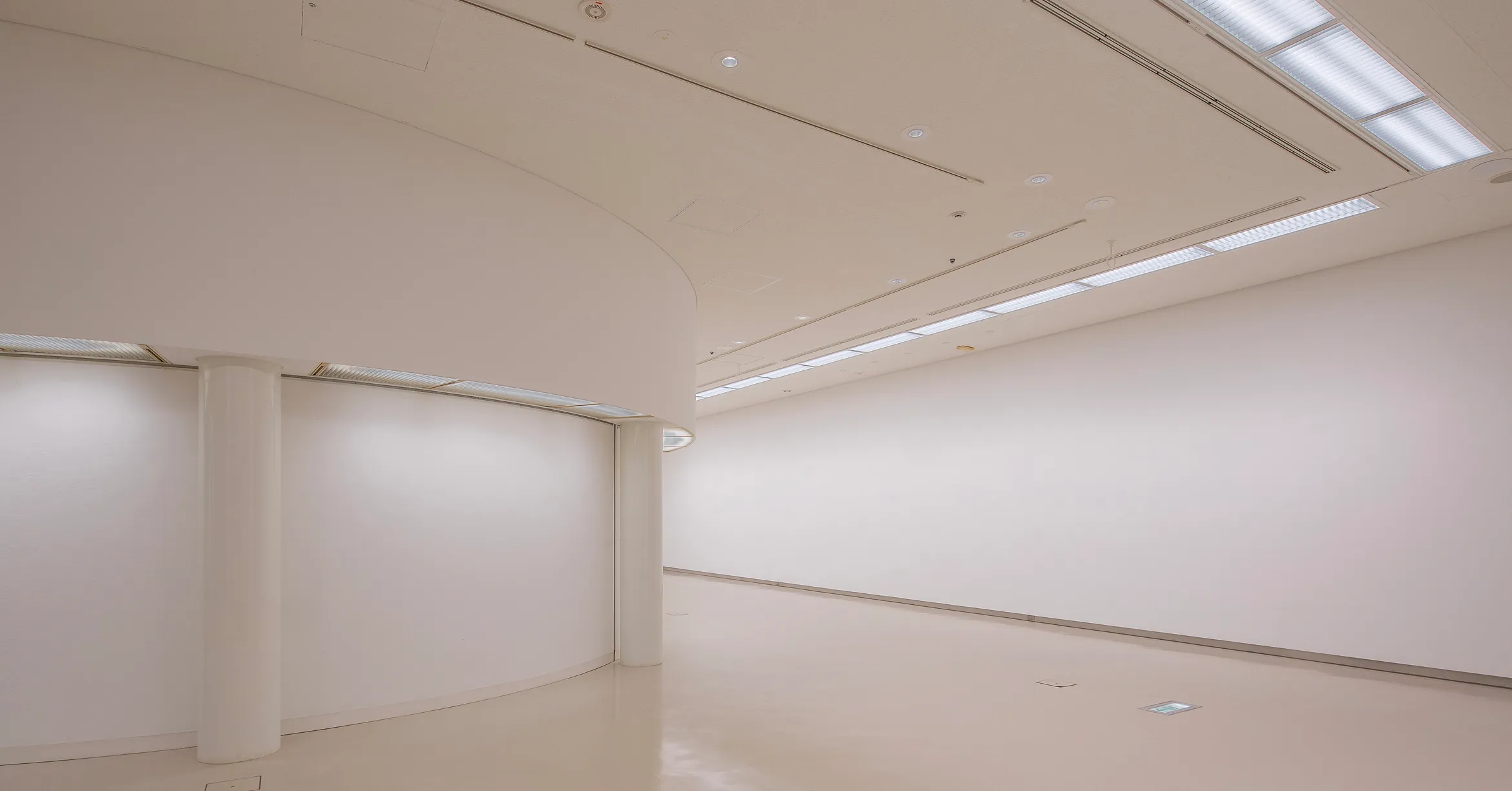

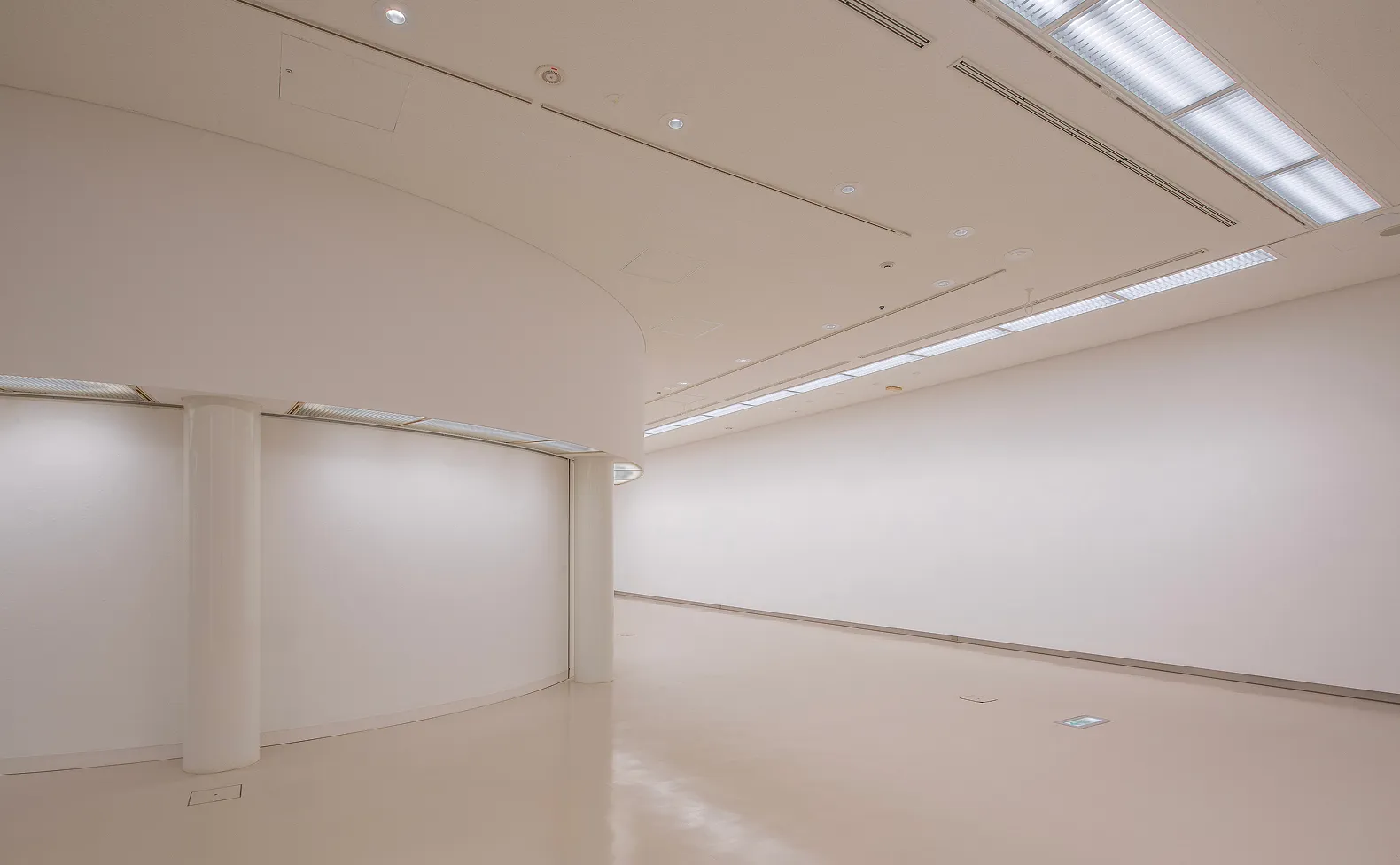

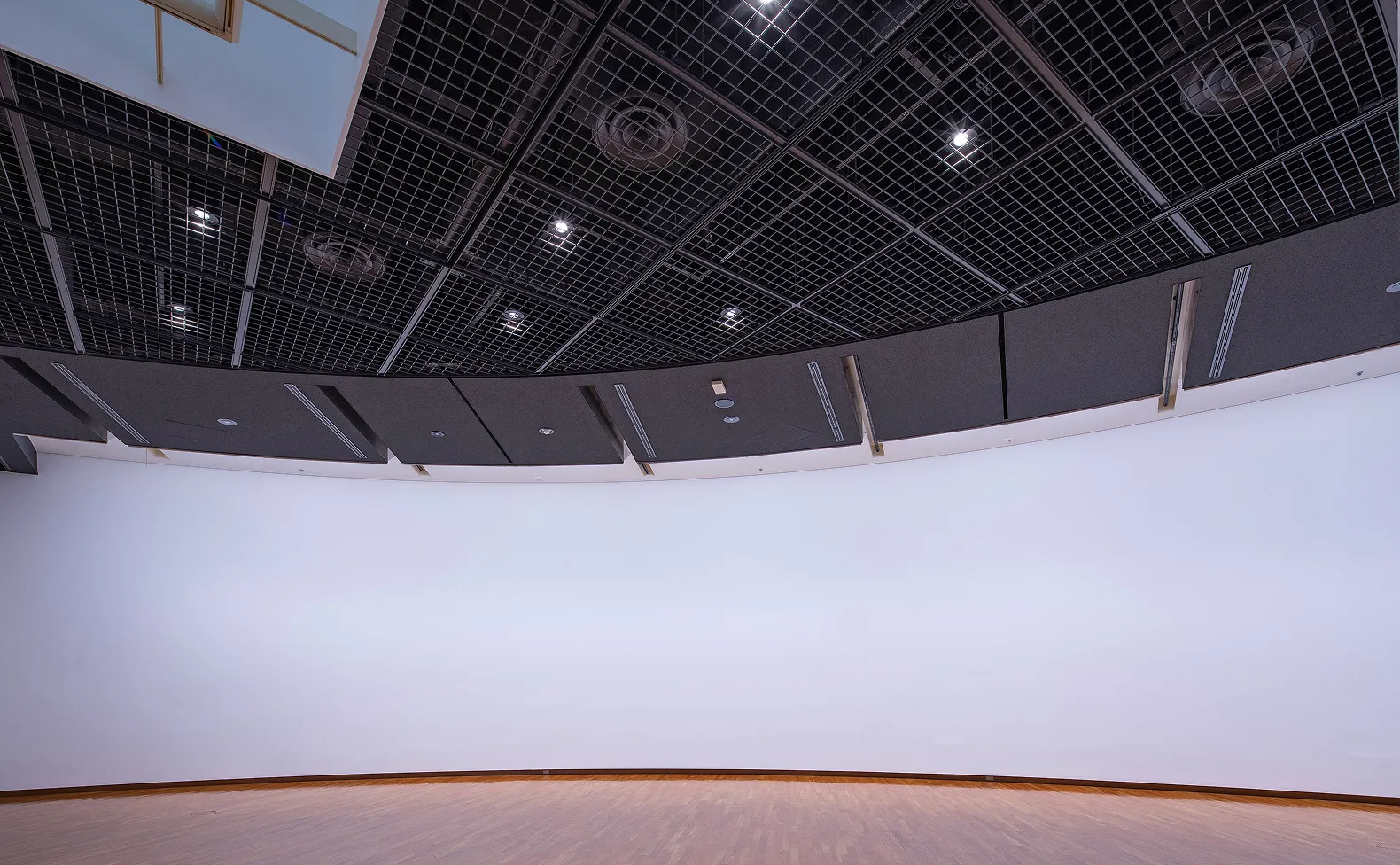

ห้องนิทรรศการรูปทรงแปลกตานี้มีผนังเป็นวงกลมอยู่ตรงกลาง การส่องสว่างแก่พื้นผิวนี้ต้องติดตั้งโคมไฟให้ชิดกับผนังมาก จึงใช้โคมไฟทรงโค้งตามแนววงกลมนี้ แต่เนื่องจากแทบไม่มีระยะห่างระหว่างพื้นผิวผนังกับตัวไฟ ทำให้เกิดความกังวลว่าส่วนบนของผนังจะสว่างเกินไป เพื่อแก้ไขปัญหานี้ จึงได้ใช้บัฟเฟอร์แบบยาวพิเศษภายในโคมไฟ ซึ่งช่วยลดการกระจายแสงไปยังส่วนบนของผนังได้อย่างมาก มาตรการนี้ช่วยเพิ่มความสม่ำเสมอของความสว่างได้มากกว่าระบบไฟส่องสว่างที่มีอยู่เดิม ซึ่งหมายความว่าสามารถปรับสีของแสงโดยการปรับความสว่างและสีได้ เราคำนึงถึงการสร้างพื้นที่นิทรรศการที่สามารถใช้งานได้อย่างสะดวกสบาย โดยมุ่งเน้นการเสริมความสม่ำเสมอของความสว่างและให้ความสำคัญกับดีไซน์อาคารแบบเดิมไปพร้อมกัน
