WINK Ballpark (Himeji Ballpark)

ญี่ปุ่น
Public Spaces
กีฬา

การเปลี่ยนสนามเบสบอลให้เป็นพื้นที่อันน่าตื่นตาตื่นใจโดยคำนึงถึงแสงที่ส่องไปถึงผู้เล่นและแสงที่ส่องออกด้านนอกด้วย

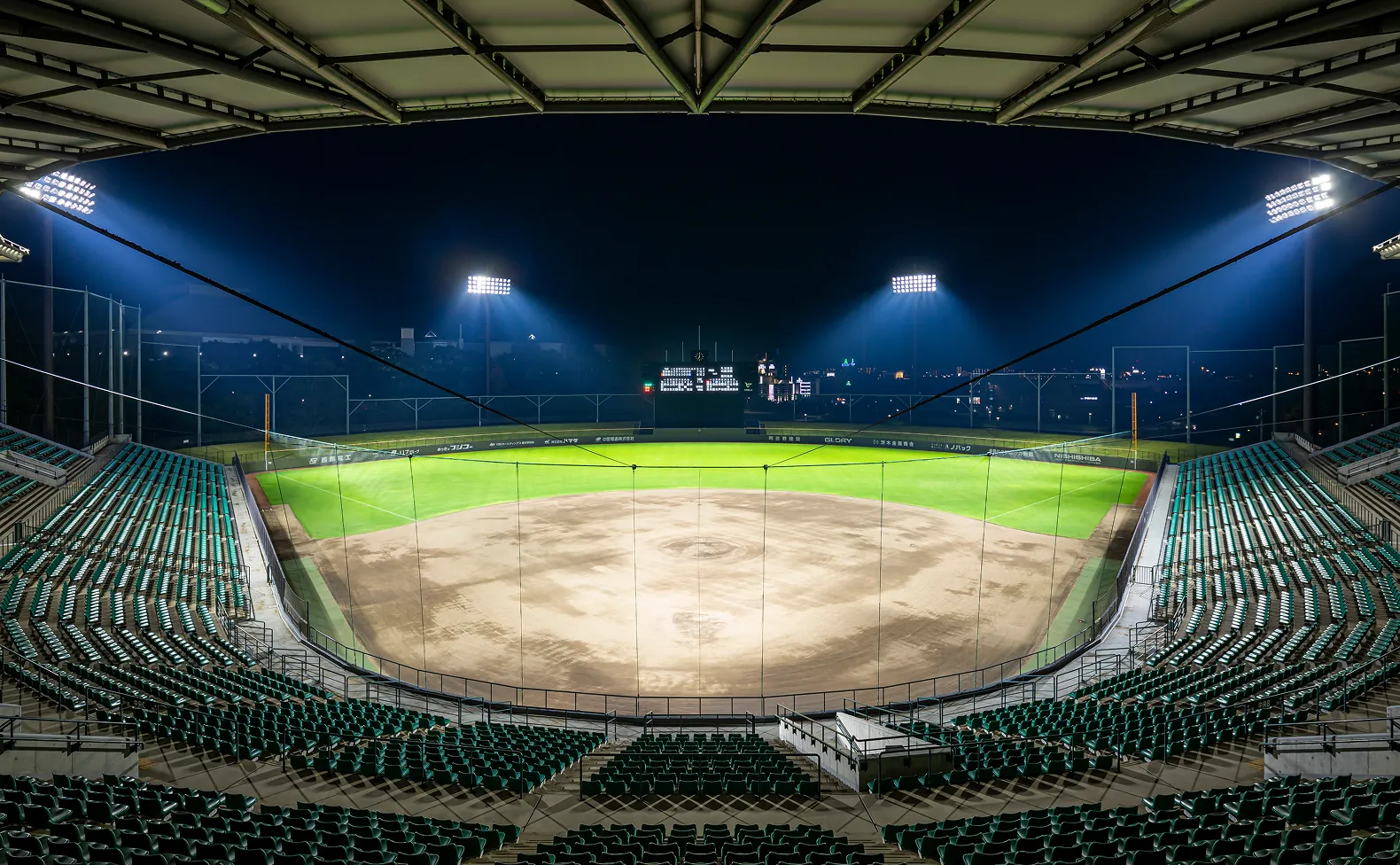

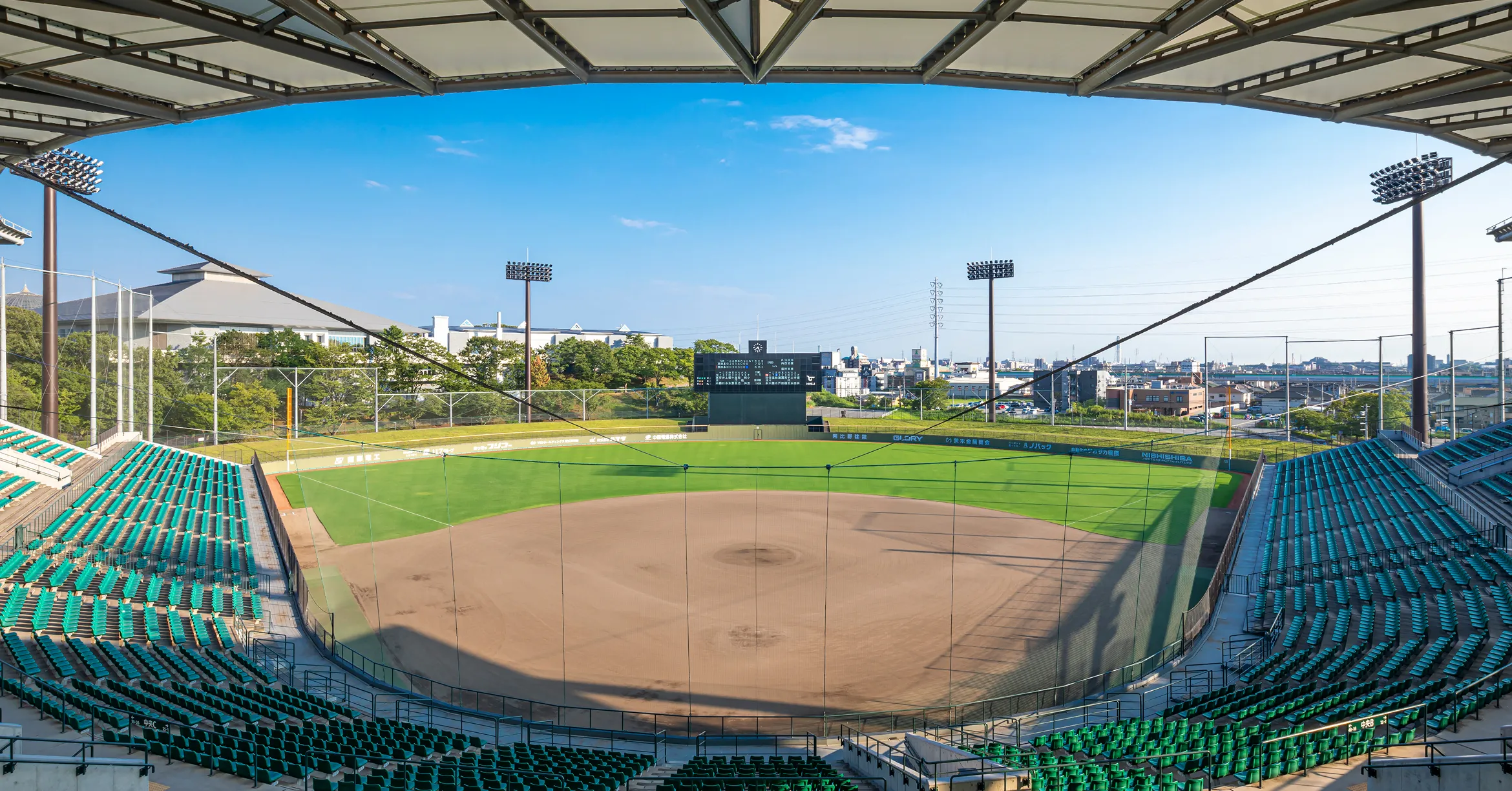

WINK Ballpark (สนามกีฬาวิงก์ หรือ สนามกีฬาฮิเมจิ) เป็นสนามเบสบอลของเมืองฮิเมจิในจังหวัดเฮียวโกะ สนามกีฬาแห่งนี้เป็นที่นิยมในกลุ่มคนในท้องถิ่นมาตั้งแต่เปิดทำการในปี 1959 แต่สภาพแวดล้อมโดยรอบและความต้องการของผู้ใช้เปลี่ยนแปลงไป จึงจำเป็นต้องมีความคล่องตัวในการใช้งานมากขึ้น โดยได้ติดตั้งอุปกรณ์สำหรับการแข่งขันเวลากลางคืนและเปลี่ยนป้ายคะแนนเป็นไฟ LED เต็มรูปแบบ ทำให้สนามกีฬาแห่งนี้กลายเป็นสถานที่จัดงานอเนกประสงค์สำหรับทั้งภูมิภาค

สนามเบสบอล

ติดตั้งระบบไฟส่องสว่างอเนกประสงค์ให้เหมาะกับกิจกรรมที่หลากหลาย ในฐานะสนามกีฬาที่สนับสนุนวัฒนธรรมกีฬาของฮิเมจิ

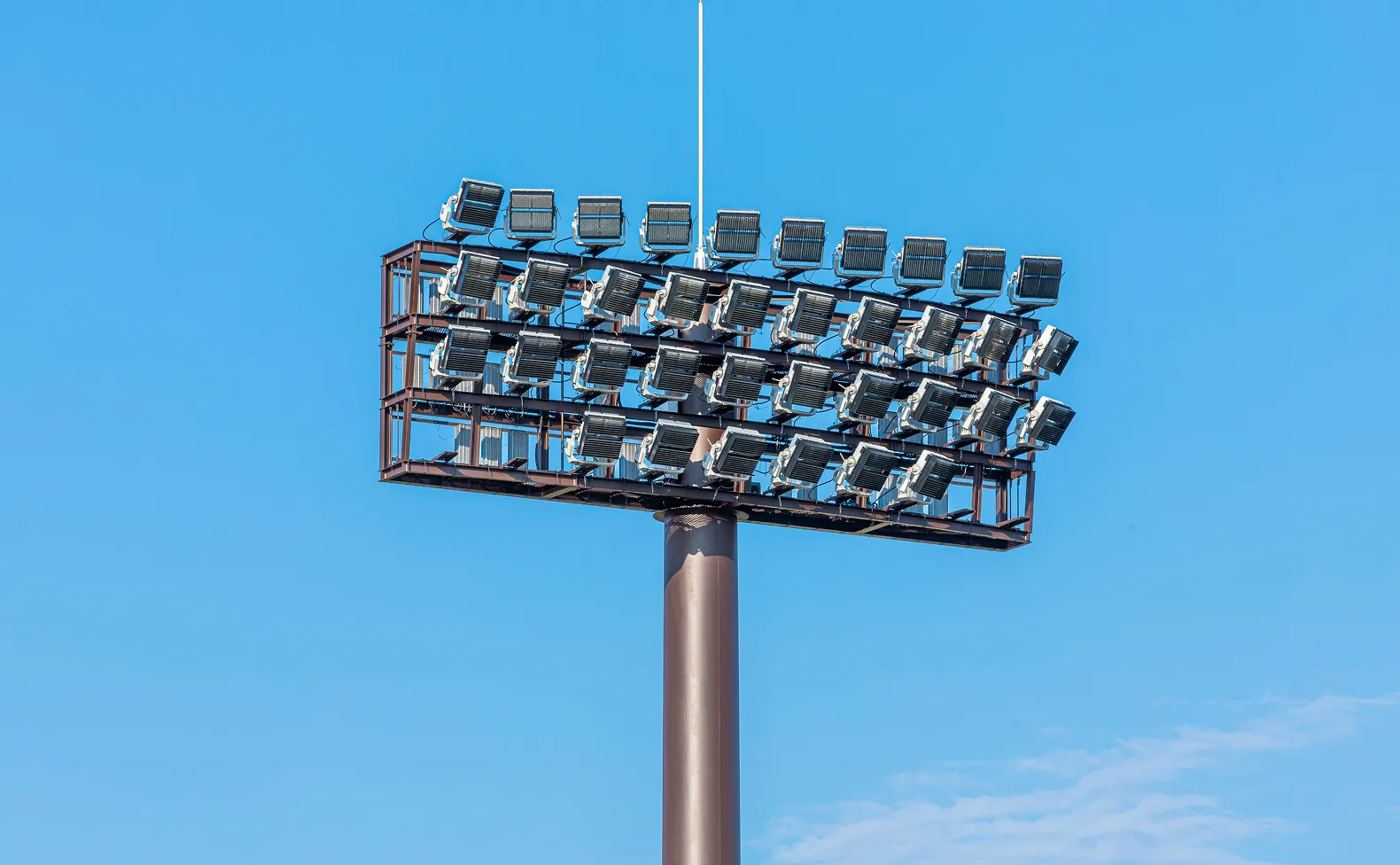

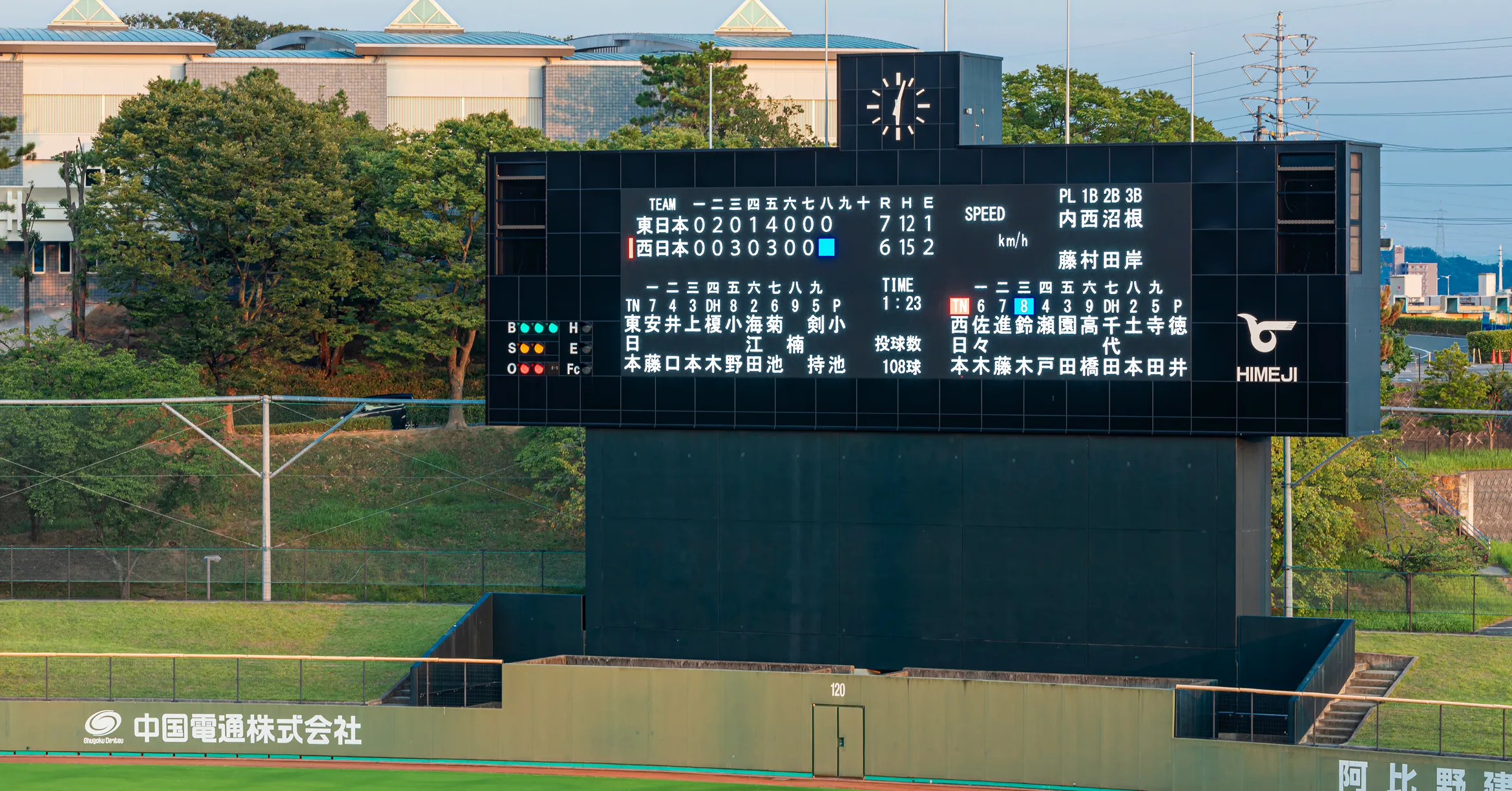

ติดตั้งเสาไฟฟลัดไลท์ 6 ต้น พร้อมไฟ 232 ดวง สำหรับการแข่งขันเวลากลางคืน เพื่อให้มีความสว่างที่ตรงตามมาตรฐานของเบสบอลอาชีพญี่ปุ่น และไฟเหล่านี้จะทำงานเชื่อมกับจอภาพขนาดใหญ่ที่ใช้เป็นกระดานคะแนน ช่วยให้เอฟเฟกต์แสงตามการแข่งขันได้ ซึ่งนอกจากการแข่งขันเบสบอลระดับมัธยมปลายและเบสบอลสมัครเล่นแล้ว ยังมีความคาดหวังที่จะใช้สนามกีฬาแห่งนี้ในการถ่ายทอดแบบ Public Viewing และการจัดคอนเสิร์ตโดยใช้ประโยชน์จากจอภาพขนาดยักษ์อย่างเต็มที่ด้วย

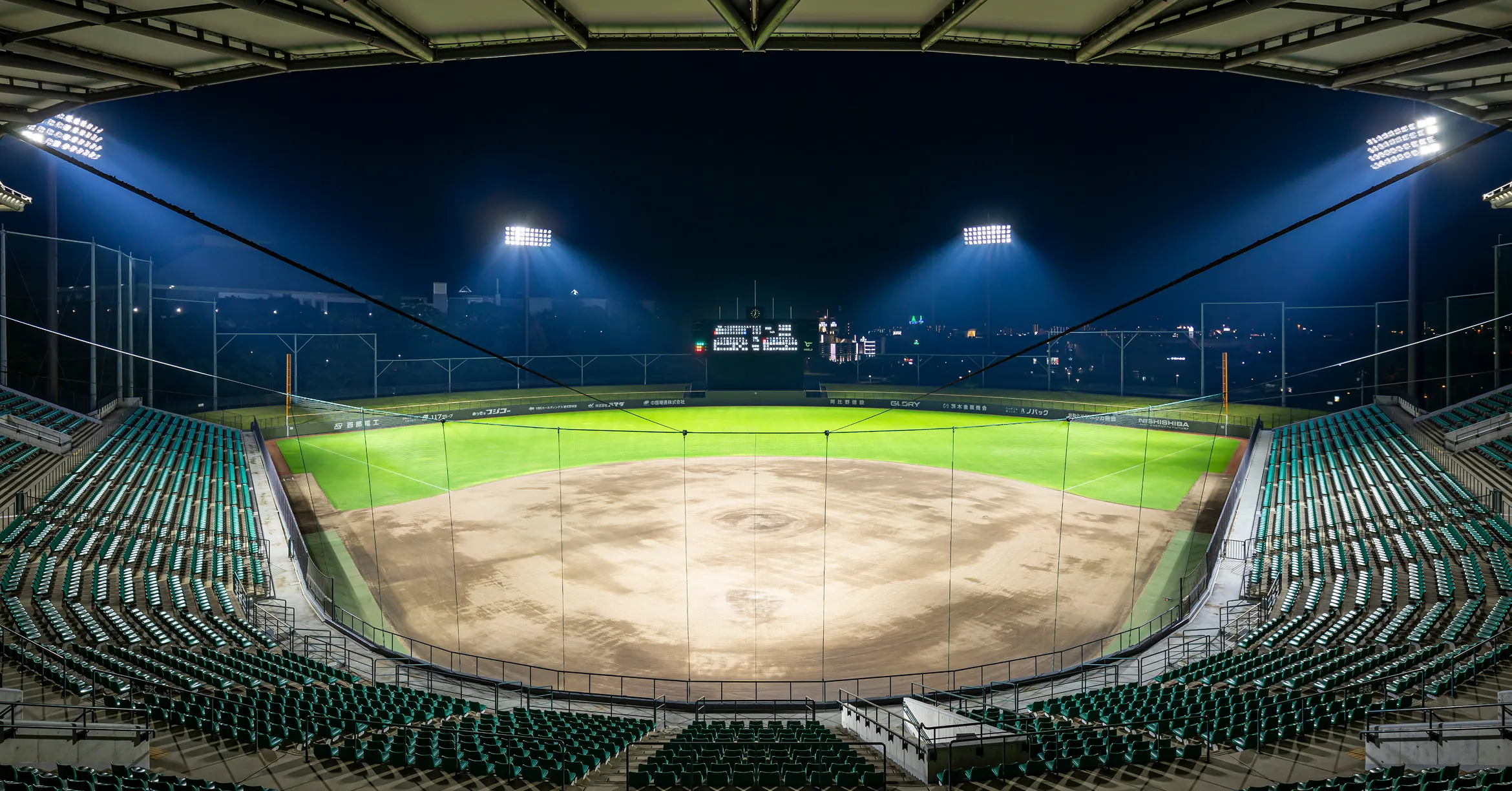

สร้างสนามกีฬาที่โดดเด่นทั้งความสว่างและการแสดงสี ทำให้ได้ระดับความสว่างที่สามารถถ่ายทอดการแข่งขันเบสบอลอาชีพญี่ปุ่นทางโทรทัศน์ได้

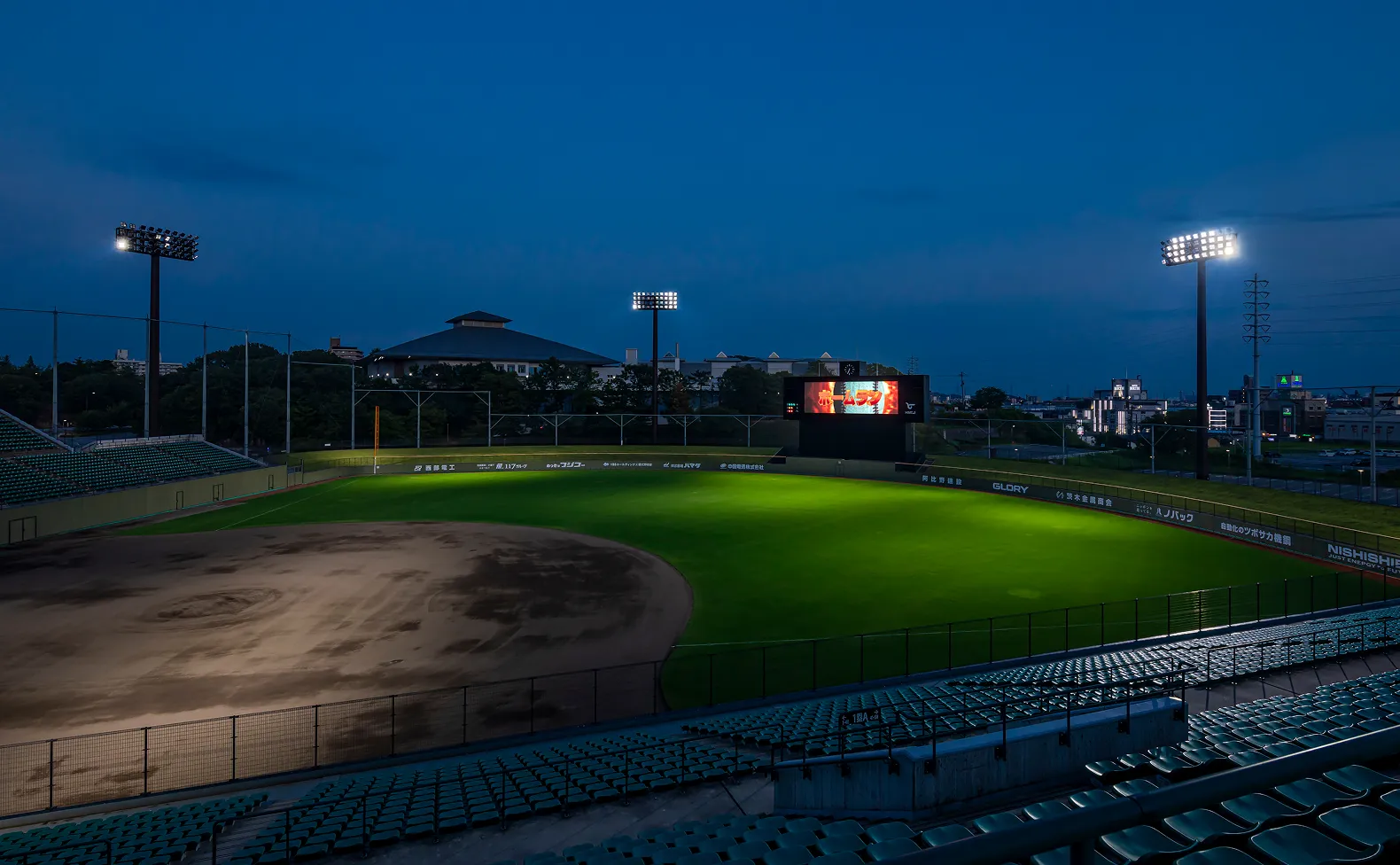

ไฟฟลัดไลท์ LED ที่ติดตั้งใหม่นี้ให้ทั้งการแสดงสีและความสว่างในแนวตั้งตามมาตรฐานการออกอากาศทางโทรทัศน์ในญี่ปุ่น ส่งผลให้เป็นพื้นที่ที่ทำให้ทั้งผู้เล่นและผู้ชมสามารถดื่มด่ำไปกับการแข่งขันได้ เมื่อเปิดไฟเต็มที่จะให้ความสว่างสม่ำเสมอที่ 2,000 ลักซ์ในสนาม และ 1,500 ลักซ์นอกสนาม การรักษาระดับแสงสว่างในเชิงพื้นที่ให้เหมาะสมช่วยให้มองเห็นลูกบอลง่ายขึ้น และมาตรการป้องกันแสงจ้าช่วยไม่ให้ผู้เล่นและผู้อยู่อาศัยในบริเวณใกล้เคียงโดนแสงจ้า นอกจากนี้ยังสามารถสร้างเอฟเฟกต์แสงได้โดยการควบคุม DMX และปรับหรี่แสงอย่างต่อเนื่องได้ตั้งแต่ 0-100% ช่วยให้ปรับแสงได้แบบไดนามิคตลอดทั้งการแข่งขันตามการเล่น

มาตรฐานการออกแบบแสงสว่างในโครงการนี้

โหมดการเปิดไฟ	ระยะส่องสว่าง	ค่ามาตรฐานที่จำเป็นสำหรับการออกแบบแสงสว่าง
โหมดการเปิดไฟ	ระยะส่องสว่าง	ค่าความสว่าง	อัตราส่วนความสม่ำเสมอของการส่องสว่าง (ต่ำสุด/ค่าเฉลี่ย)	ระดับแสงจ้า (GR)
โหมดเบสบอลอาชีพญี่ปุ่น	ระหว่างพิตเชอร์-แคชเชอร์	เฉลี่ย 2,500 ลักซ์ขึ้นไป	ー	50 หรือต่ำกว่า
	ในสนาม	เฉลี่ย 2,000 ลักซ์ขึ้นไป	0.7 ขึ้นไป
	นอกสนาม	เฉลี่ย 1,500 ลักซ์ขึ้นไป	0.5 ขึ้นไป
	แสงรั่วออกไปยังพื้นที่เฉพาะ	สูงสุด 1 ลักซ์หรือต่ำกว่า	ー	ー
โหมดการแข่งขันกีฬาอย่างเป็นทางการ	ในสนาม	เฉลี่ย 1,000 ลักซ์ขึ้นไป	0.7 ขึ้นไป	50 หรือต่ำกว่า
โหมดการแข่งขันกีฬาอย่างเป็นทางการ	นอกสนาม	เฉลี่ย 750 ลักซ์ขึ้นไป	0.5 ขึ้นไป	50 หรือต่ำกว่า
โหมดการแข่งขันกีฬาทั่วไป	ในสนาม	เฉลี่ย 750 ลักซ์ขึ้นไป	0.6 ขึ้นไป	50 หรือต่ำกว่า
โหมดการแข่งขันกีฬาทั่วไป	นอกสนาม	เฉลี่ย 500 ลักซ์ขึ้นไป	0.5 ขึ้นไป	50 หรือต่ำกว่า
โหมดสันทนาการ	ในสนาม	เฉลี่ย 500 ลักซ์ขึ้นไป	0.5 ขึ้นไป	50 หรือต่ำกว่า
โหมดสันทนาการ	นอกสนาม	เฉลี่ย 300 ลักซ์ขึ้นไป	0.3 ขึ้นไป	50 หรือต่ำกว่า
โหมดพลบค่ำ	ในสนาม	เฉลี่ย 300 ลักซ์ขึ้นไป	0.5 ขึ้นไป	50 หรือต่ำกว่า
โหมดพลบค่ำ	นอกสนาม	เฉลี่ย 200 ลักซ์ขึ้นไป	0.3 ขึ้นไป	50 หรือต่ำกว่า
โหมดการฝึกซ้อมในสนาม	ในสนาม	เฉลี่ย 500 ลักซ์ขึ้นไป	0.5 ขึ้นไป	50 หรือต่ำกว่า
โหมดการฝึกซ้อมในสนาม	นอกสนาม	ー	ー	50 หรือต่ำกว่า

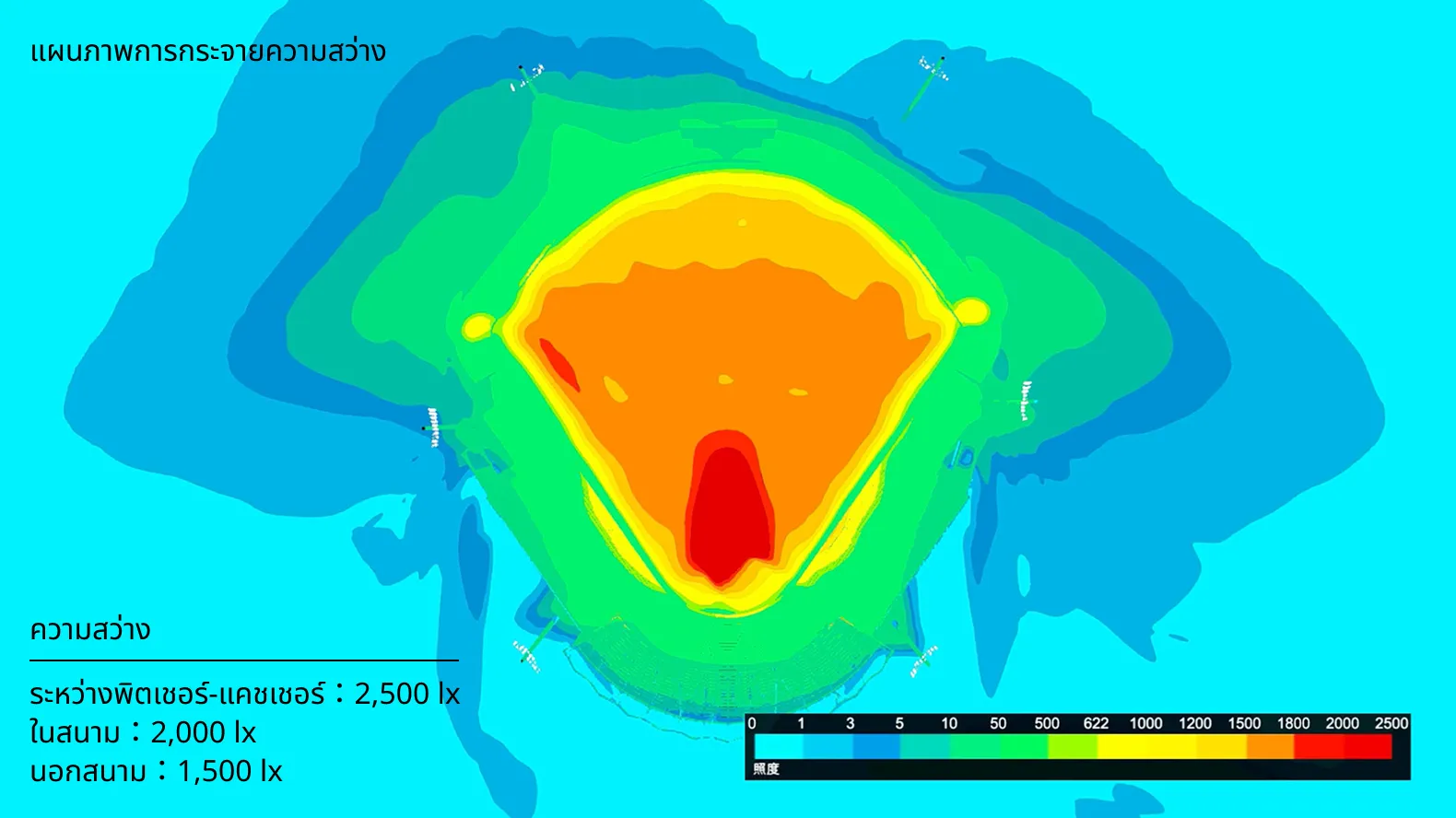

แผนภาพจำลองการกระจายความสว่างแนวนอน (โหมดเบสบอลอาชีพญี่ปุ่น)

การจำลองความแม่นยำสูงช่วยให้ได้ความสว่างตามข้อกำหนดของเบสบอลอาชีพญี่ปุ่น

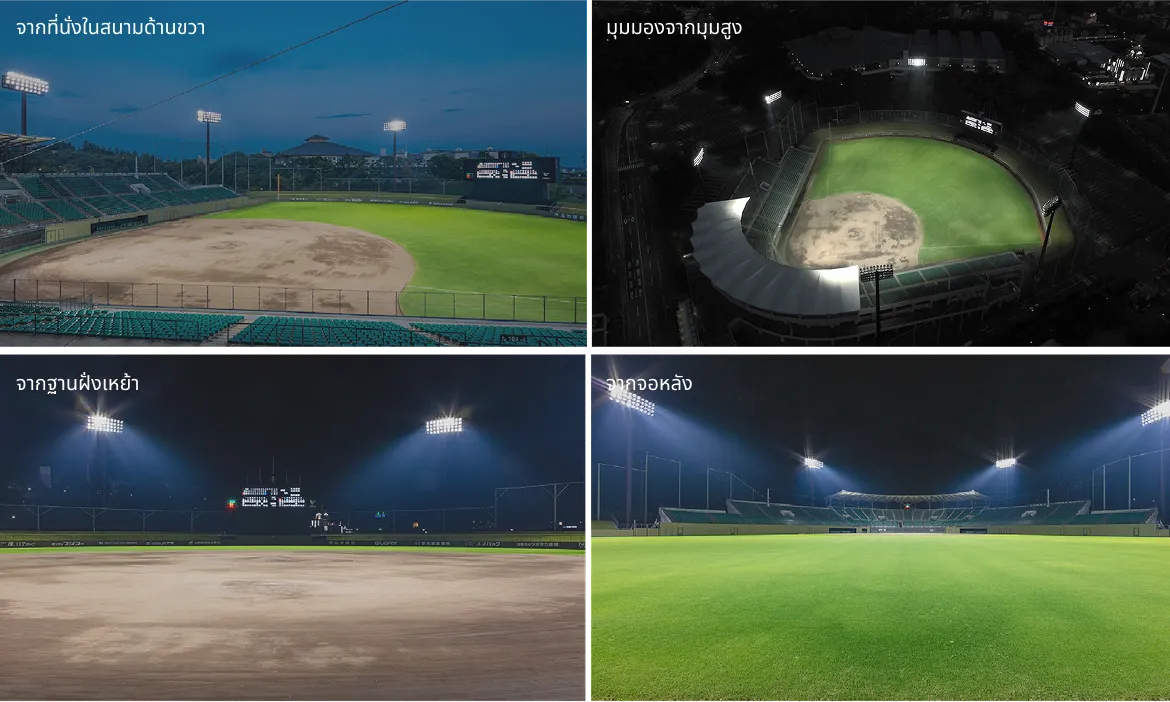

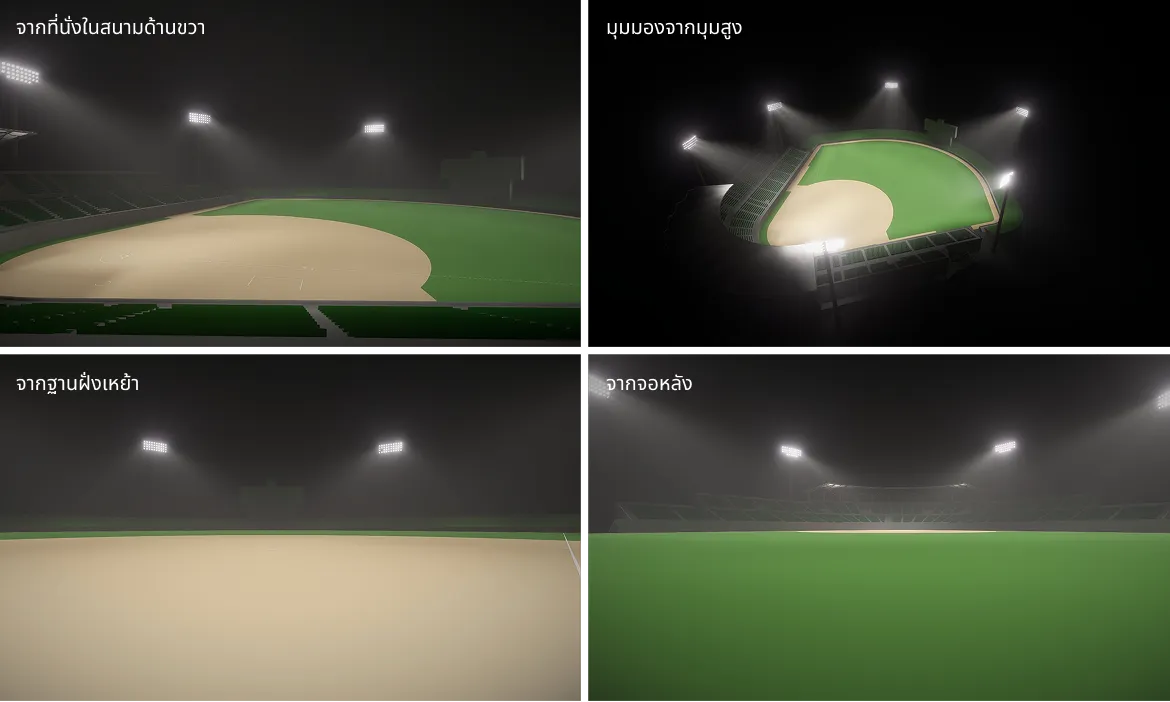

สร้างภาพ CG จากการจำลองแสงแบบเรียลไทม์เพื่อการนำเสนอ โดยใช้การจำลองเพื่อให้เห็นประสิทธิภาพในการลดแสงจ้าเมื่อเปิดไฟทั้งสนาม รวมถึงปริมาณแสงที่รั่วออกนอกสนามด้วย รูปฝั่งซ้ายเป็นภาพจำลองที่สร้างขึ้นโดยใช้การจำลองแสงแบบเรียลไทม์และรูปฝั่งขวาเป็นภาพถ่ายจริง แสดงให้เห็นว่าสามารถสร้างสภาพแวดล้อมที่ส่องสว่างเทียบเท่ากับในการจำลองได้ และเป็นการจำลองที่มีความแม่นยำสูง

ตรวจสอบว่าจะมองเห็นลูกบอลที่ลอยอยู่โดยใช้ CG แบบสมจริง

ใช้อุปกรณ์ไฟที่มีความสามารถในการตัดแสงส่วนเกินสูงเพื่อป้องกันไม่ให้แสงรั่วออกนอกพื้นที่ที่ต้องการ ทำให้สามารถกำจัดแสงที่ส่องขึ้นไปเหนือยอดเสาไฟได้หมด ซึ่งเป็นแสงส่วนที่อาจทำให้มองไม่เห็นลูกบอลที่ลอยอยู่สูง เราจึงจำลองโดยใช้ CG แบบสมจริงเพื่อให้สามารถประเมินสภาพแวดล้อมของแสงได้แม่นยำยิ่งขึ้น ผลการจำลองแสดงให้เห็นว่าการกระเจิงแสงเชิงพื้นที่มีผลอย่างมีนัยสำคัญ ซึ่งพบว่าสภาพแวดล้อมแสงที่มีการตัดแสงส่วนเกินสูงจะสร้างความแตกต่าง (ความแตกต่างของความสว่าง) ระหว่างลูกบอลที่ลอยอยู่กับพื้นหลังได้มากขึ้น ทำให้มองเห็นลูกบอลที่ลอยอยู่บนท้องฟ้าได้ชัดเจนขึ้น

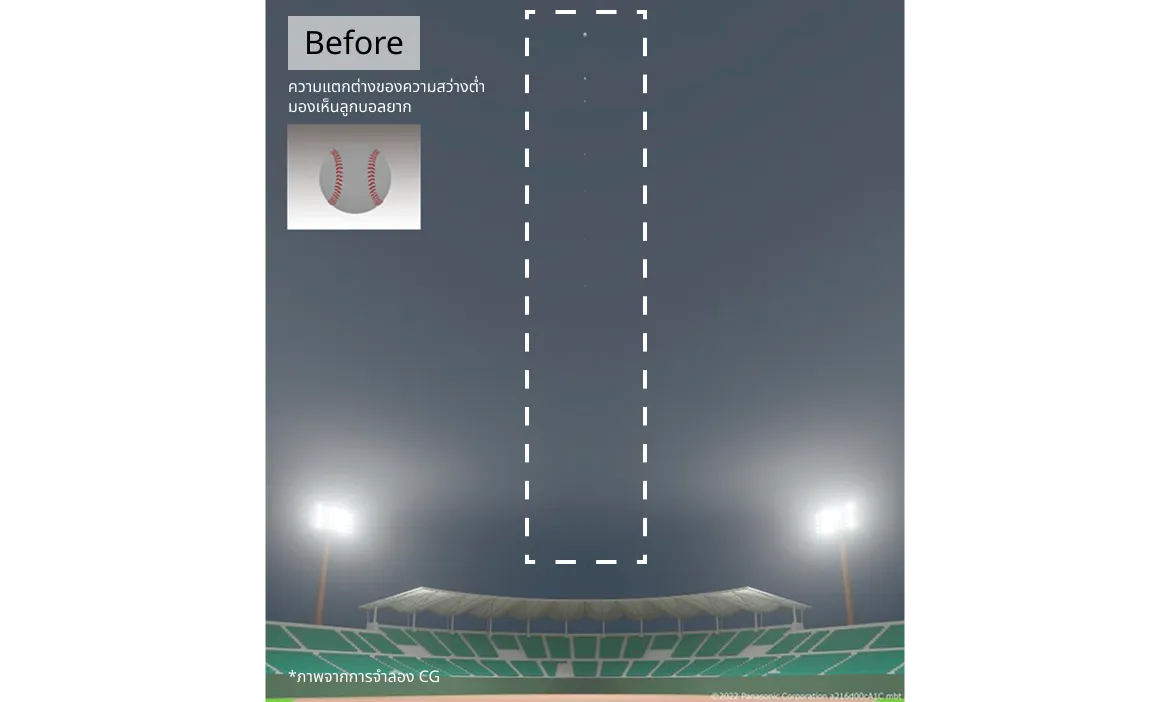

หากใช้อุปกรณ์ที่มีความสามารถในการตัดแสงต่ำ แสงที่กระเจิงเชิงพื้นที่จะลดความแตกต่างของความสว่างระหว่างลูกบอลที่ลอยอยู่กับพื้นหลัง ทำให้มองเห็นลูกบอลได้ยากขึ้น

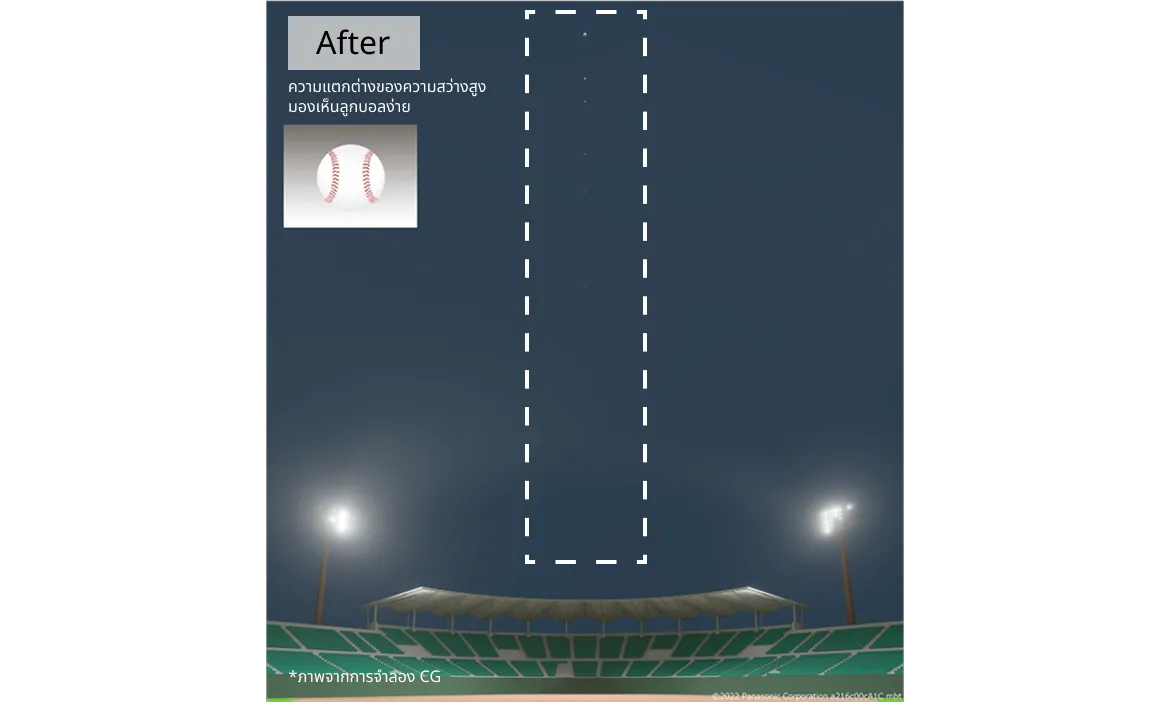

หากใช้อุปกรณ์ที่มีความสามารถในการตัดแสงสูง แสงที่กระเจิงเชิงพื้นที่จะลดลง ทำให้มีความแตกต่างของความสว่างระหว่างลูกบอลที่ลอยอยู่กับพื้นหลังมากขึ้น จึงมองเห็นลูกบอลได้ง่ายขึ้น

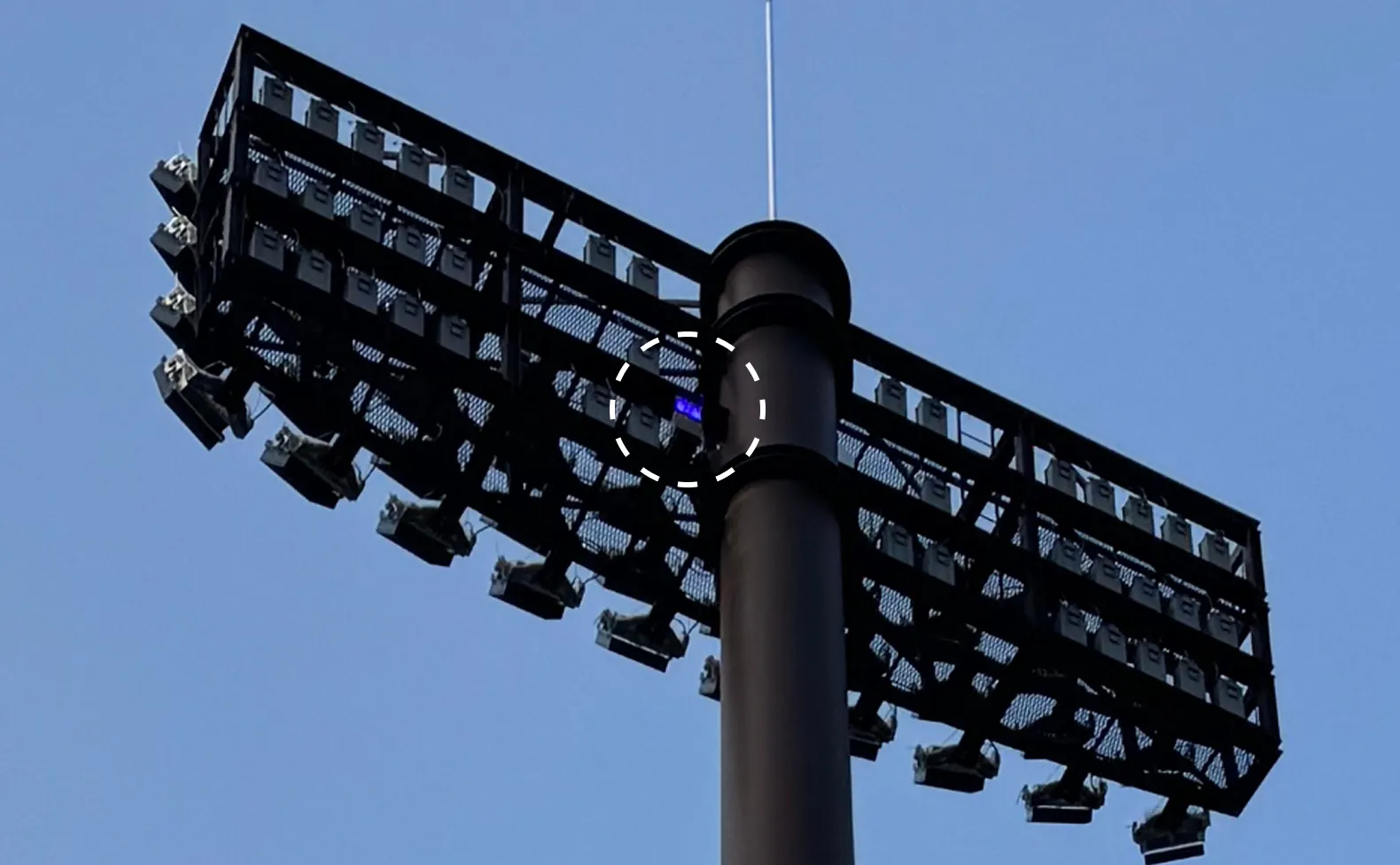

อุปกรณ์ควบคุมแมลงที่เป็นมิตรกับสิ่งแวดล้อม ช่วยอนุรักษ์ระบบนิเวศโดยเลี่ยงการกำจัดแมลง

แมลงเป็นปัญหาที่จะมาพร้อมกับการติดไฟนอกสนามสำหรับเวลากลางคืน จึงมีการนำผลิตภัณฑ์ต่าง ๆ ที่สนับสนุนการอนุรักษ์ความหลากหลายทางชีวภาพจากมุมมองของ SDGs มาใช้เพื่อแก้ไขปัญหานี้ กับดักแมลง LED เหล่านี้แตกต่างจากเครื่องดักแมลงแบบไฟฟ้าทั่วไป โดยจะล่อแมลงด้วยแสงอัลตราไวโอเลตและไฟ LED สีน้ำเงินแล้วขังแมลงเอาไว้ ช่วยลดความเสียหายจากแมลงโดยไม่ฆ่าและสามารถปล่อยกลับคืนสู่สภาพแวดล้อมธรรมชาติได้ การทำเช่นนี้ไม่เพียงแต่ช่วยรักษาระบบนิเวศเท่านั้น แต่ยังทำให้ไม่ต้องทำความสะอาดซากแมลงด้วย นอกจากนี้ กับดักแมลง LED เหล่านี้ไม่ใช้กระแสไฟฟ้าแรงสูงเหมือนเครื่องช็อตแมลงแบบไฟฟ้า จึงไม่มีเสียงดังแปะ ๆ ระหว่างทำงาน ช่วยให้เกิดสมดุลในการควบคุมแมลงและการสร้างสภาพแวดล้อมที่เงียบสงบในบริเวณโดยรอบ

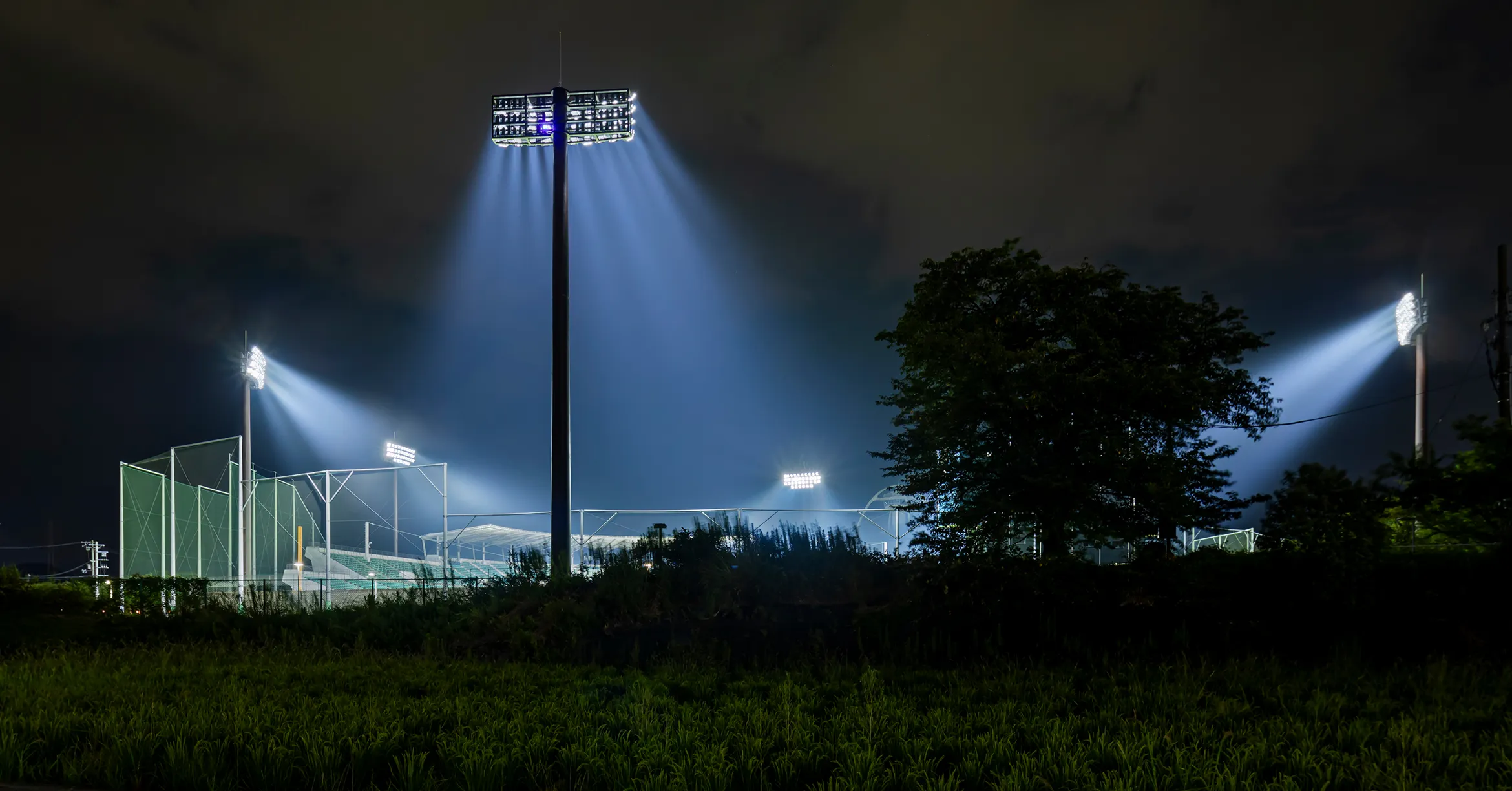

มาตรการด้านมลภาวะทางแสง

เนื่องจากเป็นสนามเบสบอลที่ออกแบบมาเพื่อสร้างความมีชีวิตชีวาให้กับท้องถิ่น จึงได้ดำเนินมาตรการต่าง ๆ เพื่อลดมลภาวะทางแสงและสร้างความสมดุลให้กับพื้นที่ใกล้เคียง

แม้ว่าจำเป็นต้องรักษาระดับความสว่างให้เอื้อต่อการจัดงานเบสบอลอาชีพญี่ปุ่น แต่ก็จำเป็นต้องคำนึงถึงมลภาวะทางแสงด้วยเช่นกัน เนื่องจากมีทั้งสถานพยาบาลและทุ่งนาอยู่ในบริเวณใกล้เคียง จึงควบคุมการกระจายแสงเพื่อให้แน่ใจว่ามีไฟส่องสว่างเฉพาะภายในสนามกีฬาเท่านั้นและแสงที่รั่วออกไปภายนอกมีความสว่างไม่เกิน 1 ลักซ์ ภายในสนามจะคำนึงถึงประสิทธิภาพของผู้เล่น โดยสร้างสภาพแวดล้อมทางการมองเห็นที่ลดแสงจ้าซึ่งไม่สบายตา

สนามกีฬาแห่งนี้ติดตั้งไฟฟลัดไลท์ล้ำสมัยของพานาโซนิค ที่แสดงให้เห็นเทคโนโลยีเฉพาะของบริษัทในการมอบประสิทธิภาพที่เหมาะสมที่สุดแม้ระหว่างการแข่งขันเวลากลางคืน

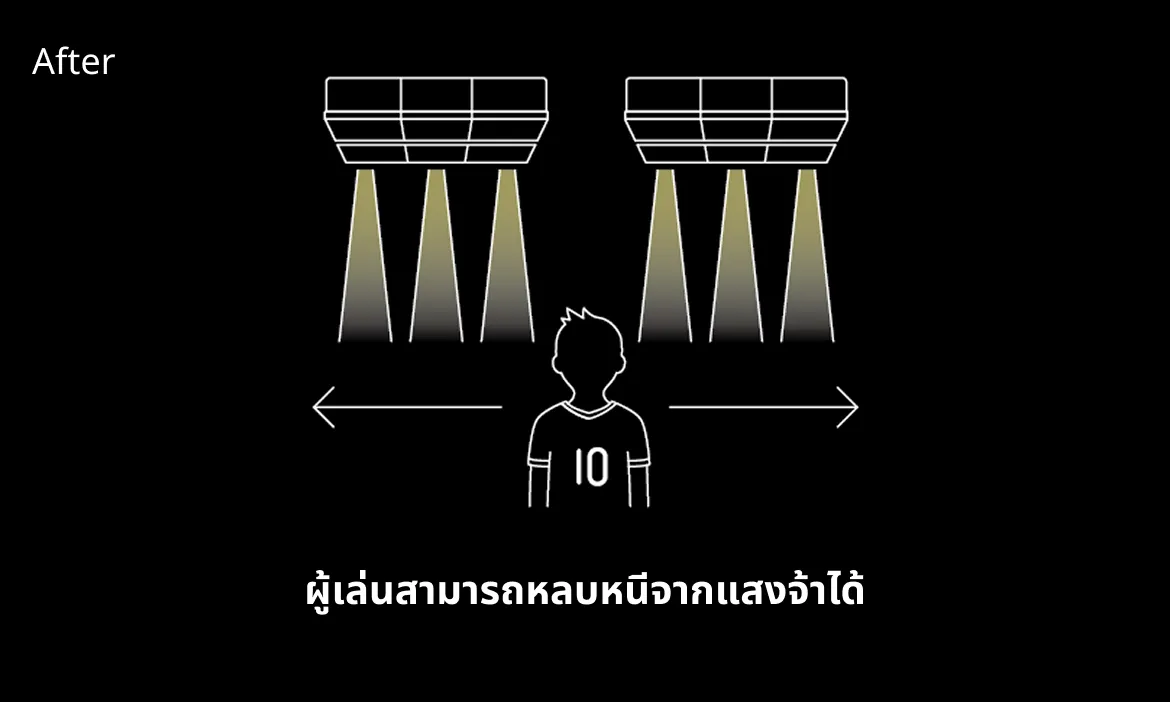

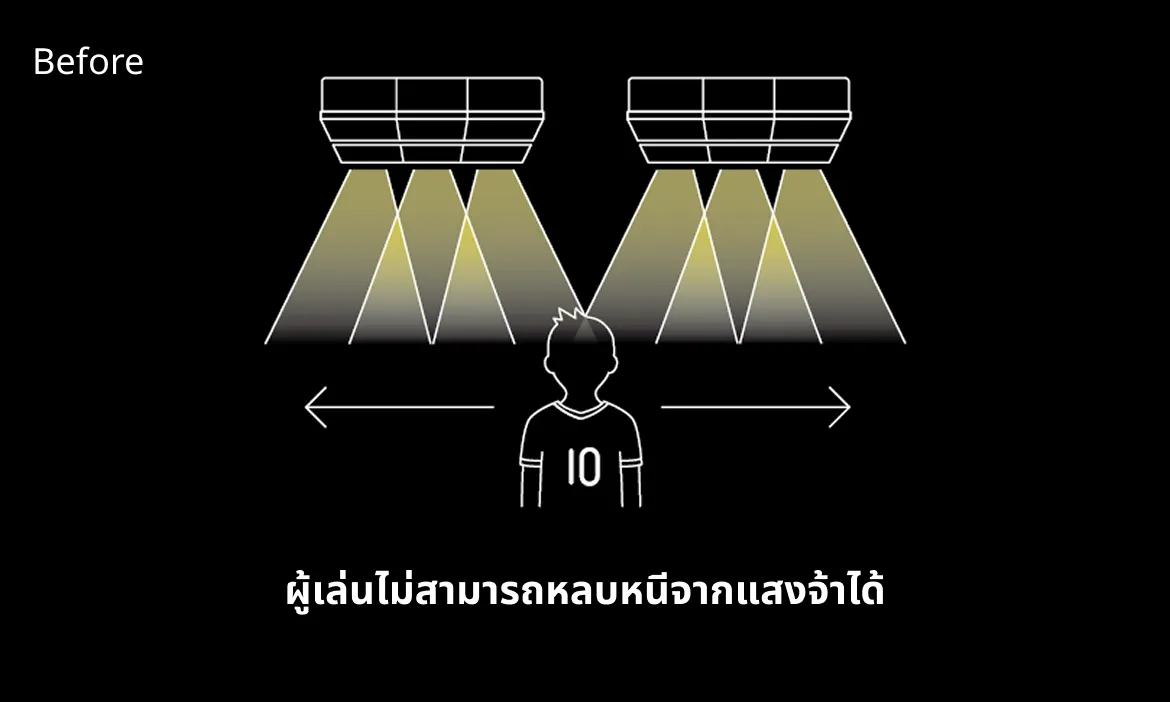

เพื่อลดแสงจ้าตอนที่มองไปที่เสาไฟโดยตรง จะต้องไม่ให้มีแหล่งกำเนิดแสงความเข้มสูงอยู่รวมกัน พานาโซนิคจึงสร้างไฟฟลัดไลท์ LED ที่มีการกระจายแสงในมุมแคบด้วยเทคโนโลยีการกระจายแสงแบบเฉพาะของเรา นอกจากนี้ อุปกรณ์ไฟส่องสว่างของ WINK Ballpark ทั้งหมดยังมีช่องตัดเพื่อลดการซ้อนทับของแหล่งกำเนิดแสงจ้าที่ไม่จำเป็น โดยลดมุมการกระจายแสงให้แคบลงอีก จึงช่วยลดแสงจ้าที่เกิดขึ้นเมื่อมองเสาไฟโดยตรง ทำให้ได้สภาพแวดล้อมการมองเห็นที่สะดวกสบายซึ่งลดผลกระทบของแสงต่อการแข่งขันกีฬา ผู้เล่นเบสบอลสามารถเล่นภายในสนามได้โดยไม่ได้รับผลกระทบจากแสงจ้า แม้ในการแข่งขันตอนกลางคืน
