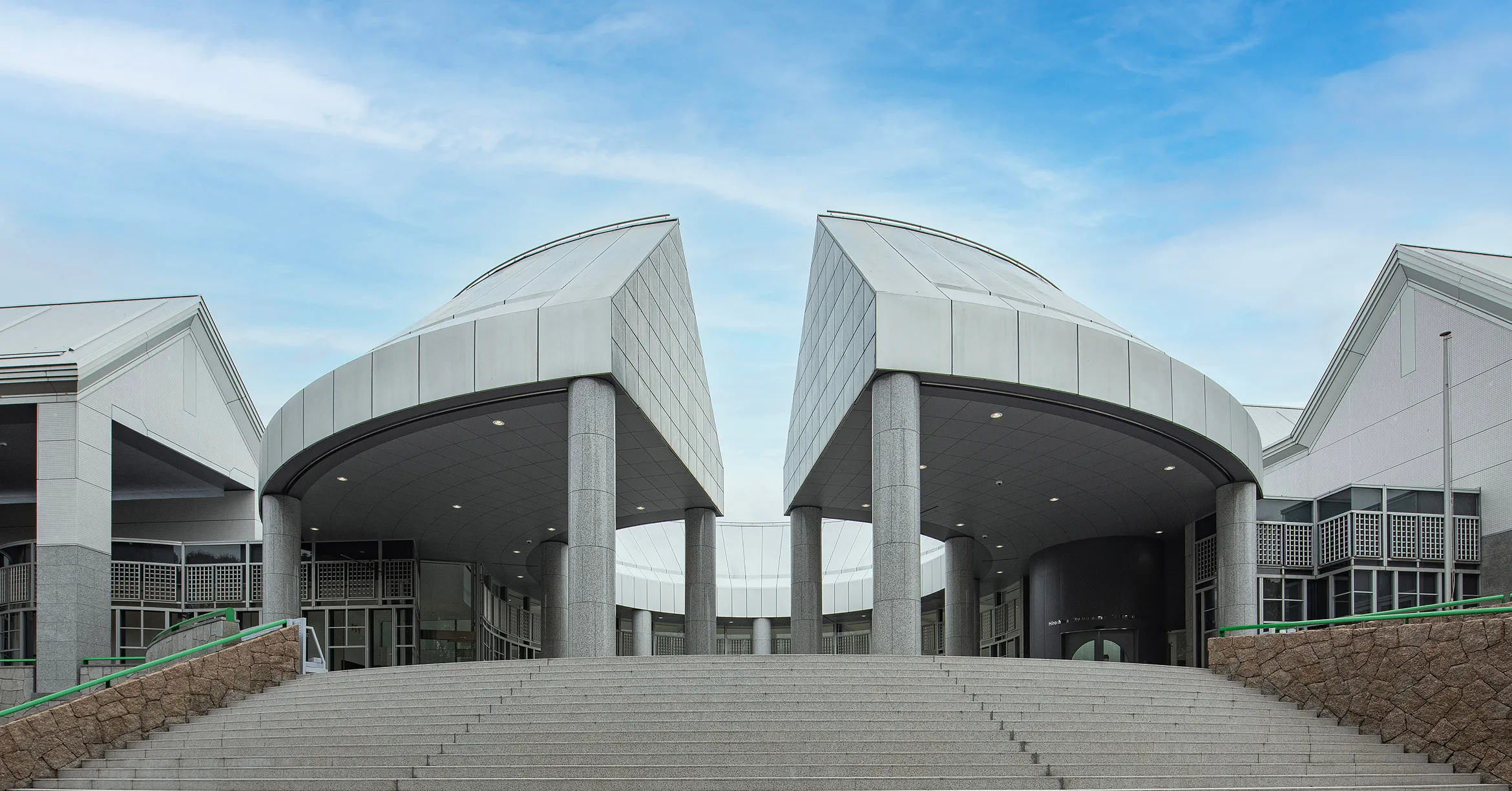

Bảo tàng Nghệ thuật đương đại Thành phố Hiroshima

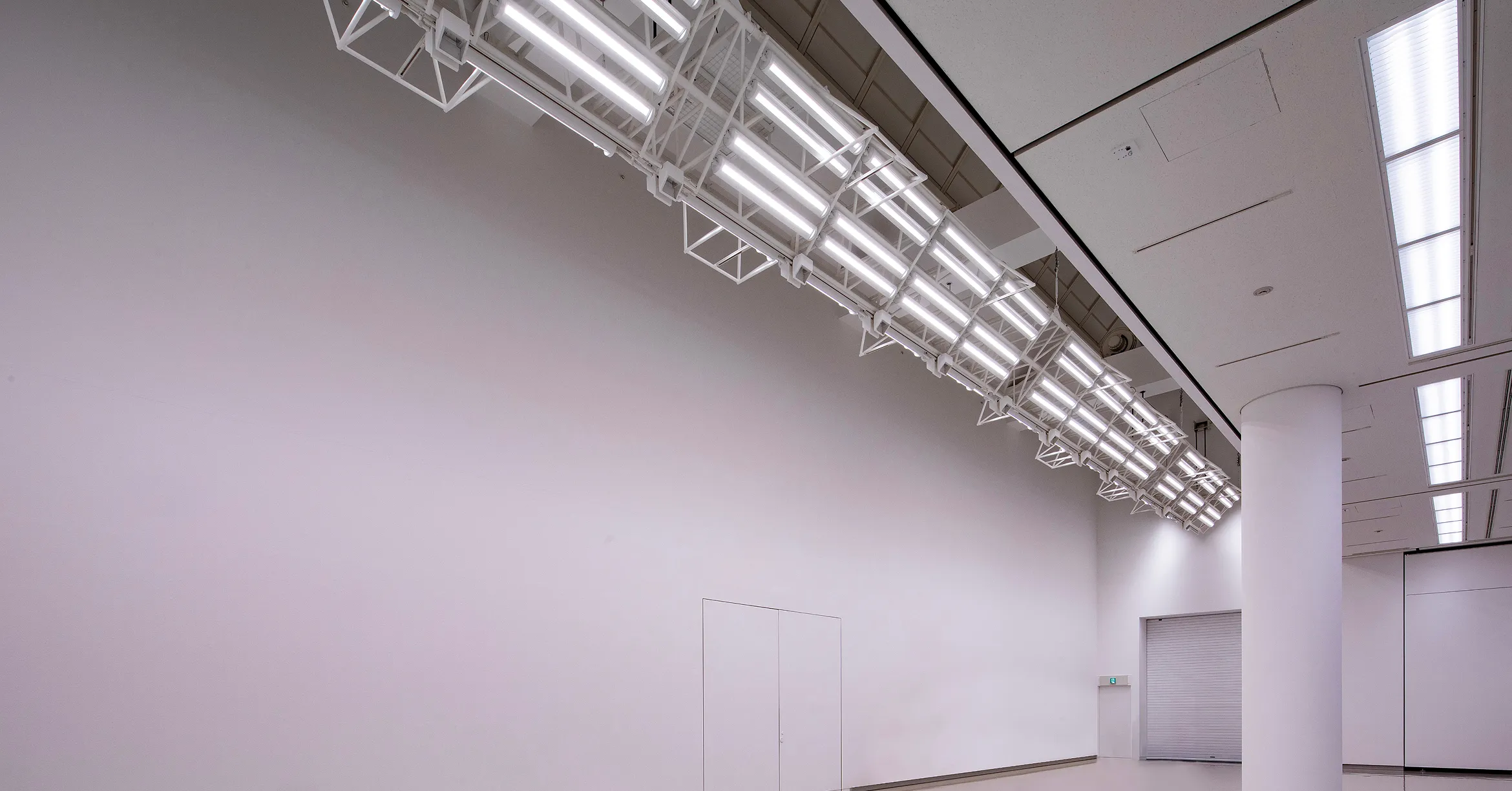

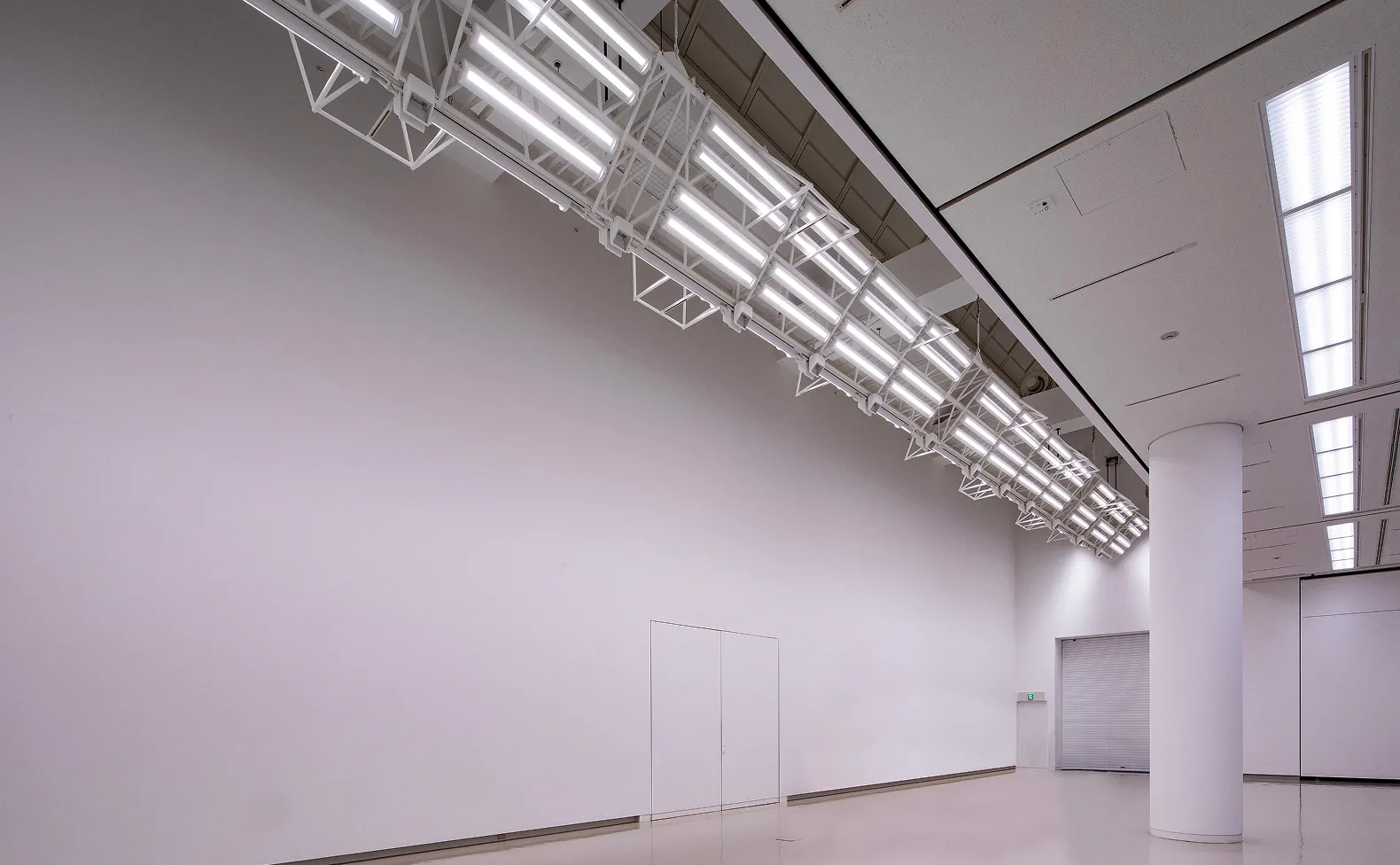

Nằm ở tầng một, Phòng Trưng bày B-1 gồm một không gian có hai cao độ trần khác nhau. Các bộ đèn dạng giàn gắn ở phía trần cao có nhiệm vụ phân bổ ánh sáng xuống sàn và bổ trợ cho hệ đèn hắt tường. Ngoài ra, không gian có thể được chia thành hai khu vực bằng vách ngăn, giúp linh hoạt phục vụ nhiều loại hình trưng bày khác nhau.

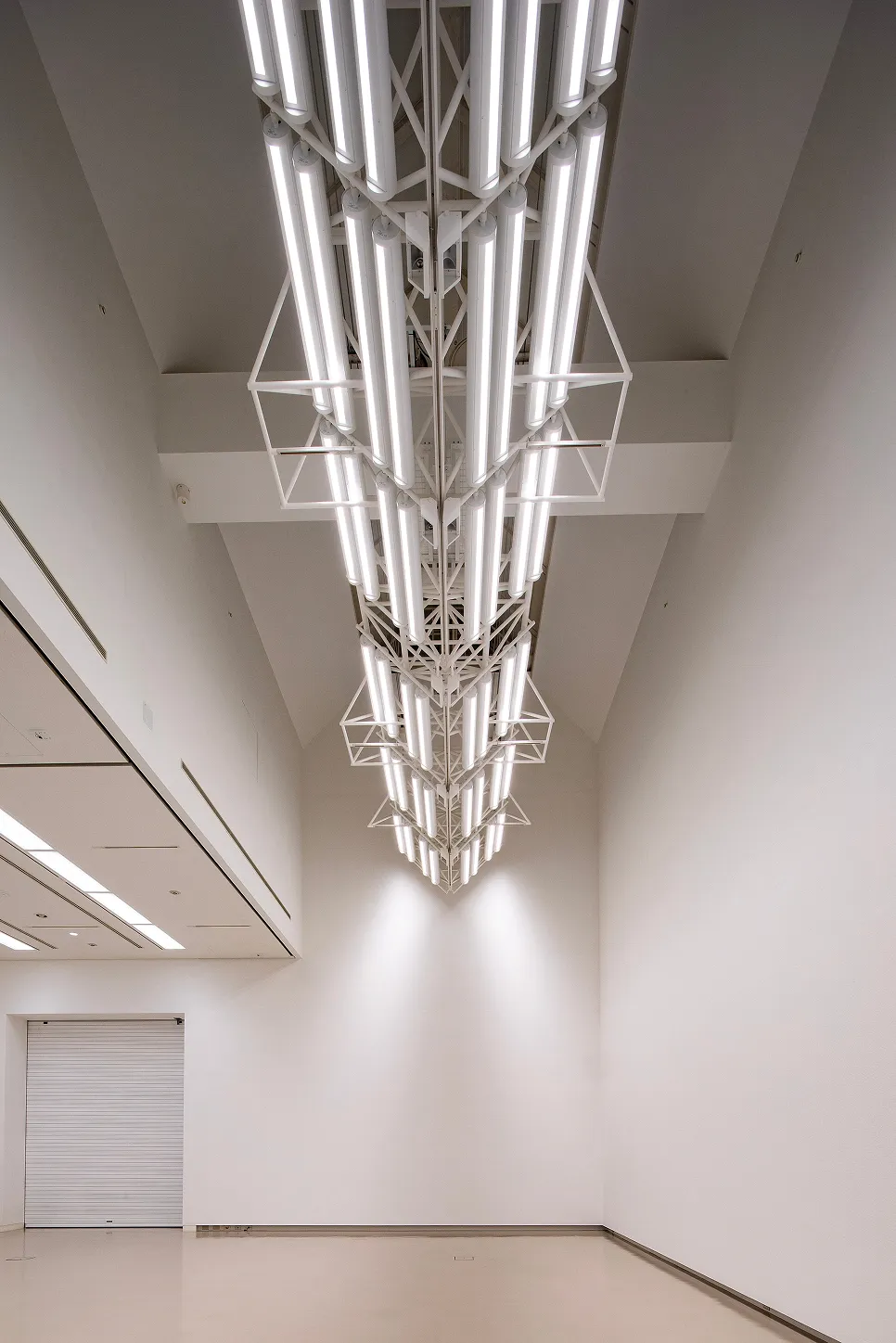

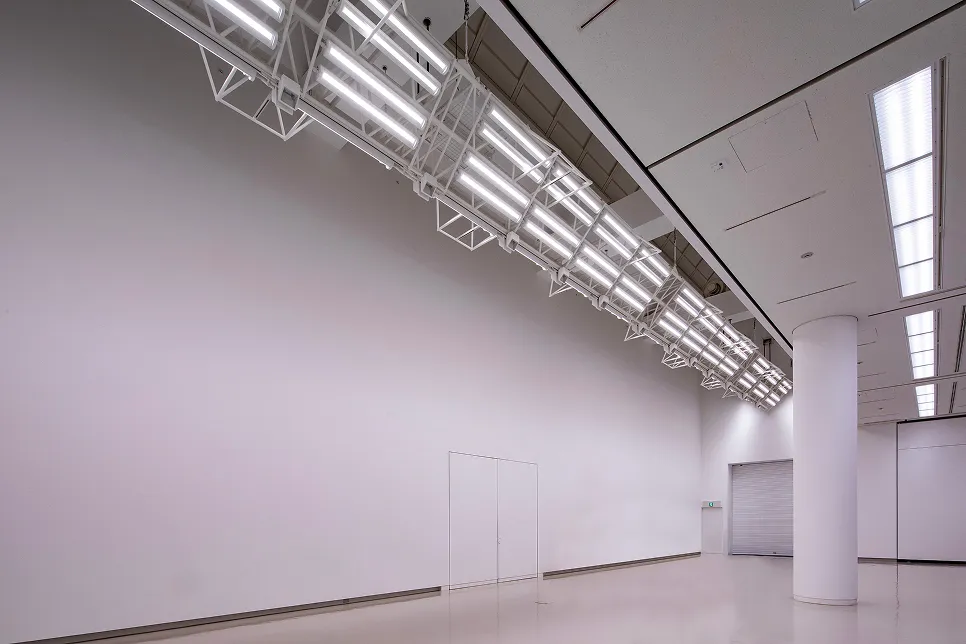

Do Phòng Trưng bày B-1 có hai cao độ trần chênh lệch lớn, hệ thống chiếu sáng phù hợp đã được lắp đặt cho từng khu vực trần. Ở phía trần thấp, đèn âm trần được dùng làm chiếu sáng tổng thể, trong khi đèn hắt tường đảm nhiệm việc chiếu sáng bề mặt tường. Ở khu vực trần cao, các bộ đèn dạng giàn được lắp đặt. Các bộ đèn này có cấu trúc xoay cho phép điều chỉnh hướng chiếu, đồng thời đảm nhiệm việc chiếu sáng sàn và các tác phẩm trưng bày trên tường. Hơn nữa, hệ thống điều chỉnh độ sáng và màu sắc đa chức năng Multi-Manager-Ex đã được lắp đặt và có chức năng điều chỉnh độ sáng và màu sắc cho từng đèn riêng lẻ, có thể vận hành và điều khiển thông qua máy tính bảng. Việc kết hợp các nguồn sáng phân bố ánh sáng lên và xuống để chiếu sáng theo các hướng khác nhau đã giúp chiếu sáng đồng đều các bức tường và loại bỏ bóng đổ từ các thanh giàn.

Đối với chiếu sáng LED, người ta sử dụng hai hệ thống riêng biệt: hệ thống chiếu sáng trực tiếp và hệ thống chóa đèn từ thời đèn huỳnh quang. Mẫu thiết kế này hiếm khi được thấy ở bất kỳ nơi nào khác tại Nhật Bản. Hệ thống chóa đèn chiếu lượng ánh sáng vừa đủ lên các tác phẩm trưng bày nhờ vào chóa đèn phản xạ gương do chính chúng tôi thiết kế. Hơn nữa, nhờ sử dụng đèn LED có khả năng hoàn màu/điều chỉnh độ sáng/điều chỉnh màu sắc cao được thiết kế đặc biệt dành cho bảo tàng nghệ thuật, người dùng có thể lựa chọn màu sắc ánh sáng tối ưu cho từng tác phẩm nghệ thuật.

Giới thiệu về G1: Thể hiện mức độ đồng đều của độ rọi dưới dạng giá trị số, được tính bằng cách lấy độ rọi tối thiểu chia cho độ rọi trung bình.

Giới thiệu về G2: Thể hiện mức độ đồng đều của độ rọi dưới dạng giá trị số, được tính bằng cách lấy độ rọi tối thiểu chia cho độ rọi tối đa.

Mã linh kiện của thiết bị	Đèn chiếu sáng tủ trưng bày thiết kế riêng	Đèn chiếu sáng tủ trưng bày thiết kế riêng
Đèn	LED*1	LED*1
Tổng quang thông	2823 lm	3192 lm
Hệ số bảo trì	1	1
Dây nguồn	#K0153296	#K0153297
Chiều cao lắp đặt	6.8~7 m	6.4~6.6 m
Số lượng đèn lắp đặt	28	28

Khu vực	Tổng thể	Khu vực trưng bày
Độ rọi trung bình	583 lx	637 lx
Độ rọi tối thiểu	81 lx	474 lx
Độ rọi tối đa	774 lx	714 lx
G1 (Tối thiểu/Trung bình)	0.139	0.744
G2 (Tối thiểu/Tối đa)	0.105	0.664

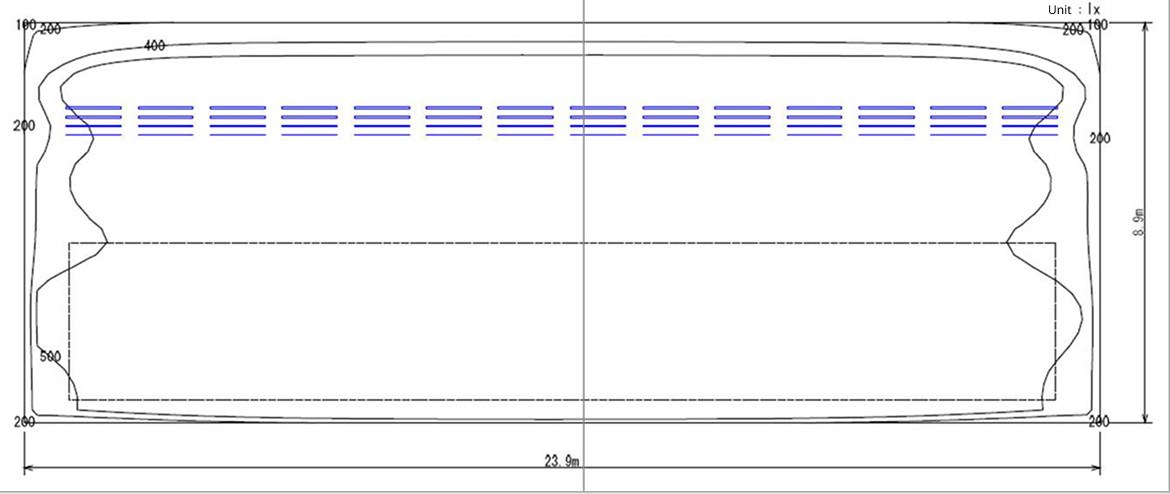

Tiêu chí thiết kế: Hệ thống chiếu sáng được thiết kế sao cho chỉ số G2 (Độ rọi tối thiểu/tối đa) của khu vực trưng bày đạt 0,6 trở lên.

Mã linh kiện của thiết bị	XLX497NTNT-LE9
Loại thiết bị	Thiết bị chiếu sáng công nghiệp công suất cao tích hợp LED iD
Đèn	LED5000_85_14080
Tổng quang thông	7600 lm
Hệ số bảo trì	1
Dây nguồn	K0139168
Chiều cao lắp đặt	5 m
Số lượng đèn lắp đặt	8

Khu vực	Tổng thể	Khu vực trưng bày
Độ rọi trung bình	651 lx	731 lx
Độ rọi tối thiểu	125 lx	531 lx
Độ rọi tối đa	875 lx	875 lx
G1 (Tối thiểu/Trung bình)	0.192	0.726
G2 (Tối thiểu/Tối đa)	0.143	0.606

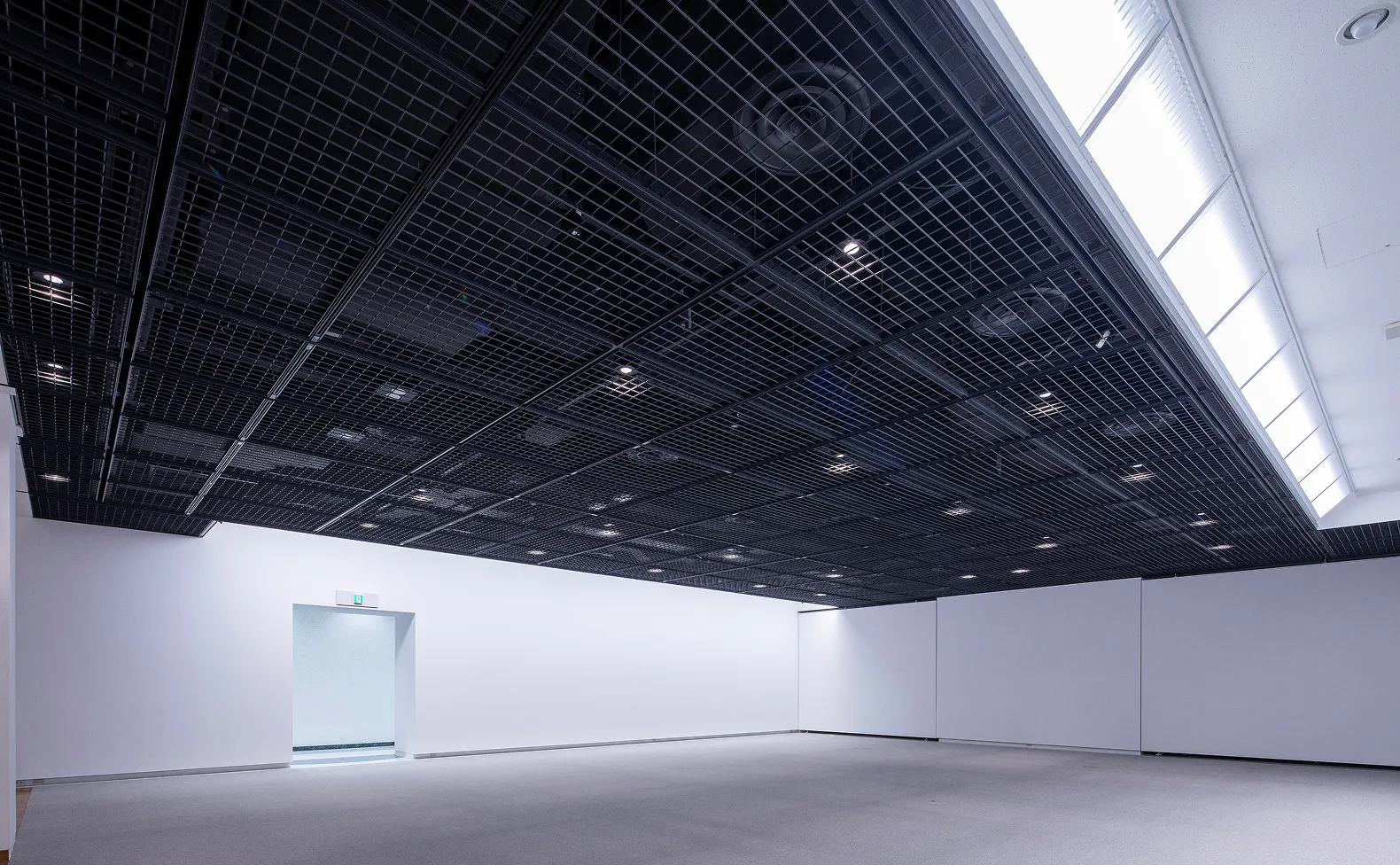

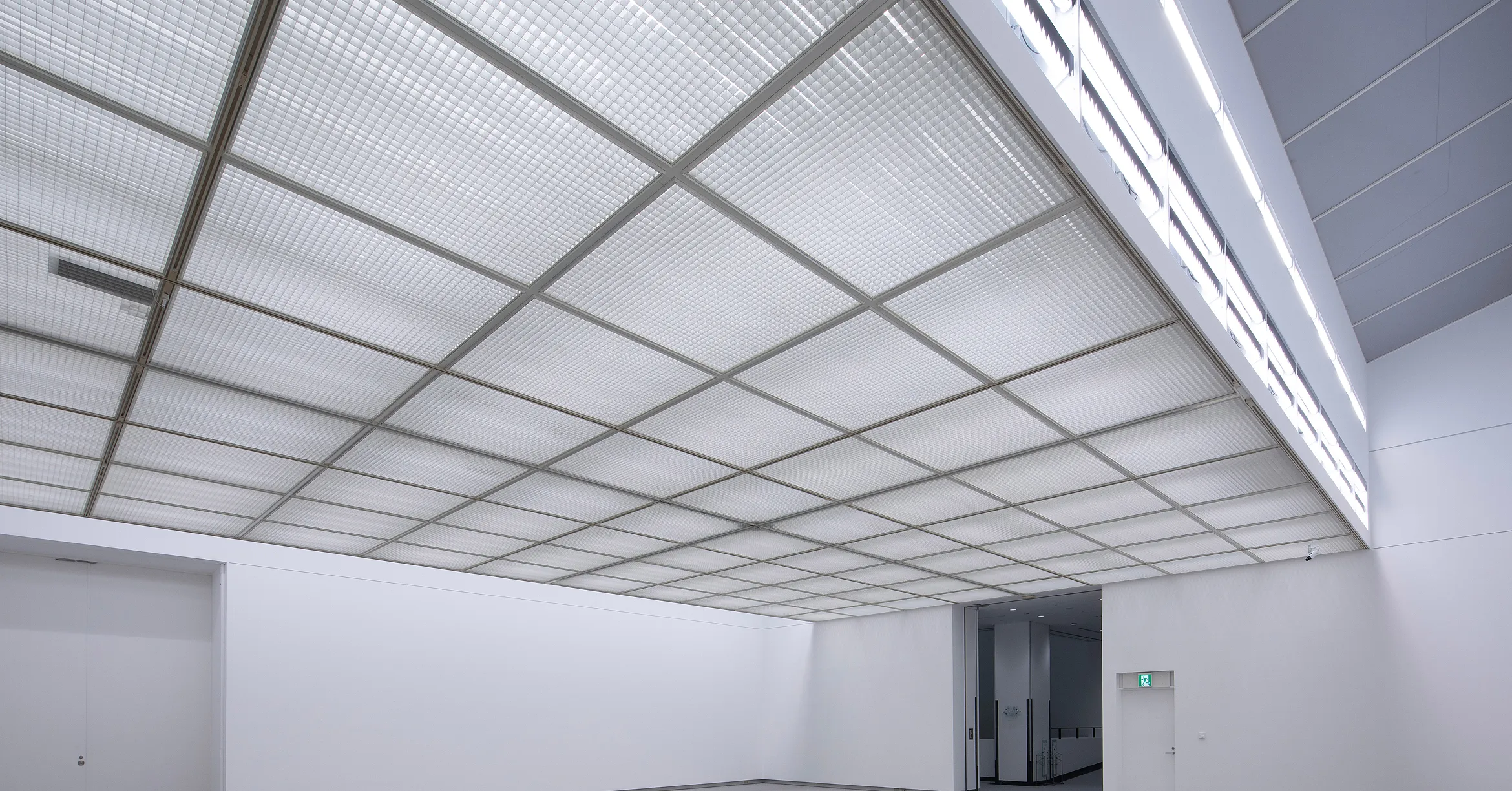

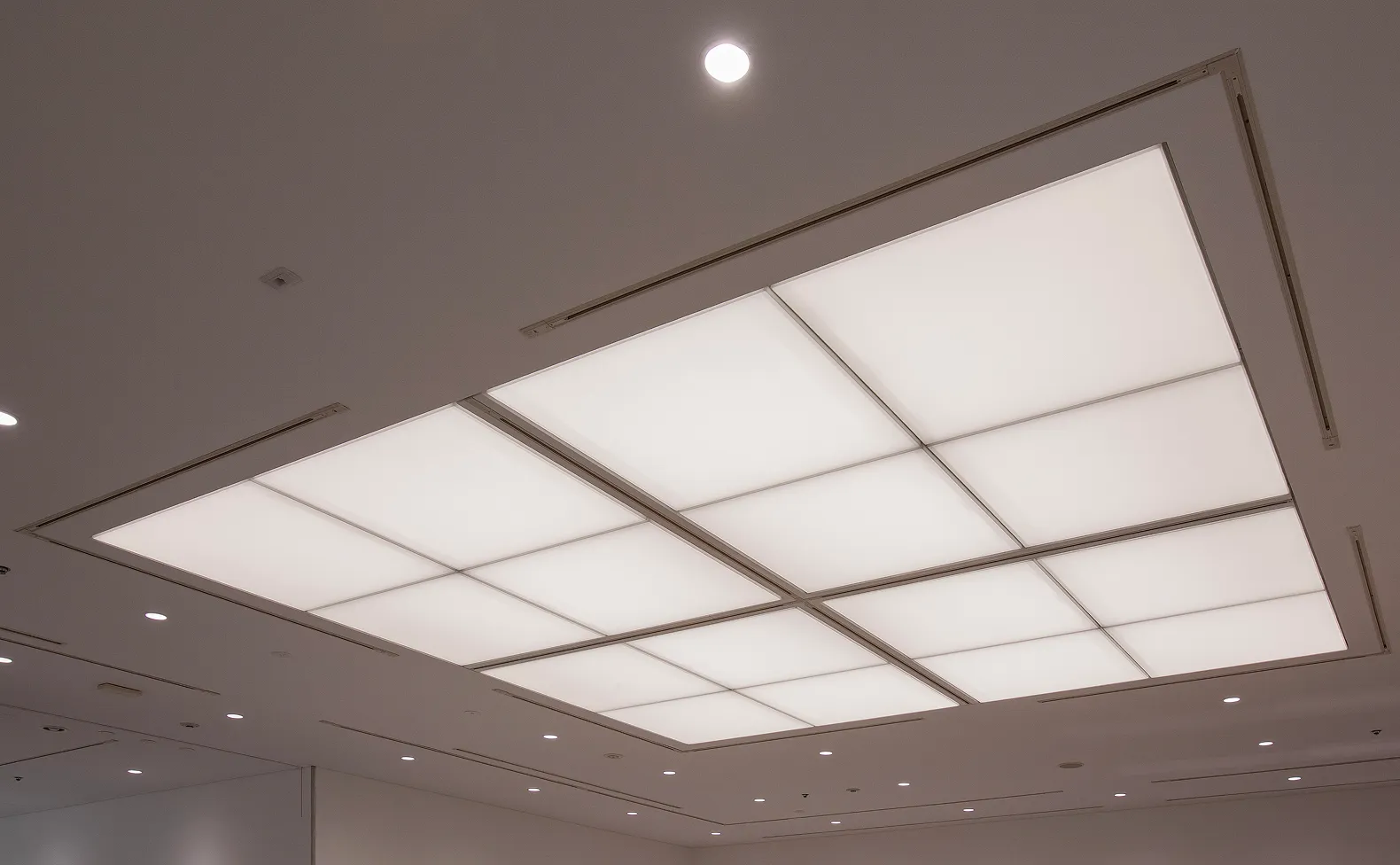

Phòng trưng bày này có thiết kế trần nhà khác nhất so với trần nhà trước khi cải tạo. Việc chuyển đổi trần cong ban đầu thành trần phát sáng đã giúp chiếu sáng toàn bộ không gian một cách đồng đều. Các biện pháp sáng tạo đã được thực hiện để đèn không bị lộ khi căn phòng được chiếu sáng bên trong bằng các đèn gắn nổi, đồng thời chú ý cẩn thận đến khoảng cách giữa bề mặt tấm và đèn. Các thanh đèn có thể điều chỉnh độ sáng và màu sắc đã được sử dụng để không gian có thể dễ dàng thích ứng với bầu không khí của đa dạng các triển lãm đặc biệt.

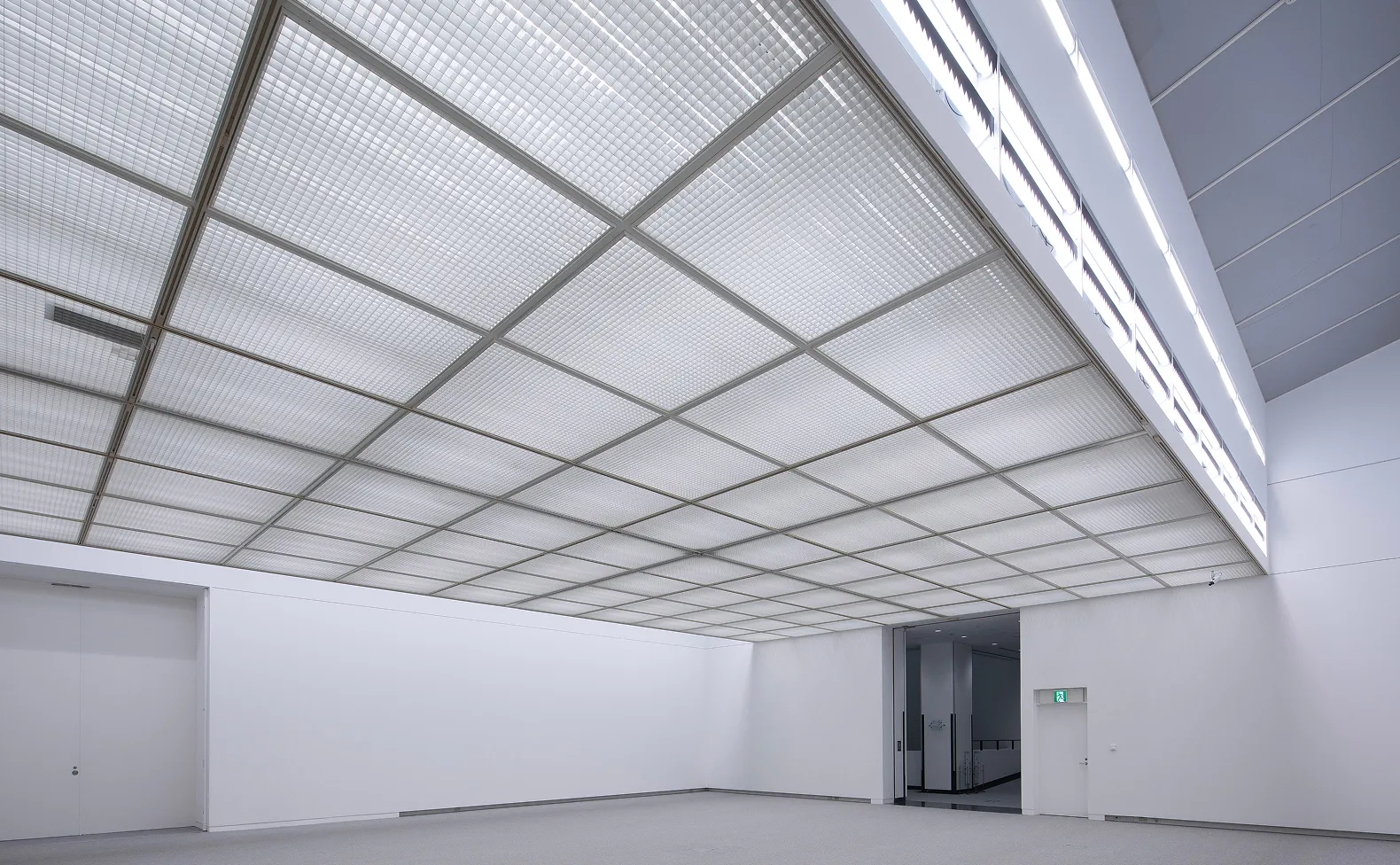

Trong phòng trưng bày độc đáo này, toàn bộ trần nhà được bao phủ bởi đèn có tấm chớp tạo nên hình ảnh ánh sáng như đang đổ xuống từ trần nhà. Trước khi cải tạo, đèn huỳnh quang trắng (4.200 K) được sử dụng cùng với bóng đèn halogen (2.800 K); tuy nhiên, chúng tôi đã thay đổi nhiệt độ màu thành từ 2.700 K đến 5.000 K để phù hợp với các tác phẩm nghệ thuật khác nhau bằng cách sử dụng thiết bị chiếu sáng LED có thể điều chỉnh độ sáng và màu sắc. Vì mỗi thiết bị chiếu sáng có thể được điều khiển riêng lẻ, nên ánh sáng trong phòng có thể được điều chỉnh để phù hợp với nhiều mục đích sử dụng khác nhau. Các đèn hắt tường loại hai bóng và một bóng được lắp đặt theo chiều dọc trên tổng cộng ba cấp độ nguồn sáng. Hướng chiếu sáng của từng thiết bị chiếu sáng đã được điều chỉnh thành công để đảm bảo độ sáng đồng đều. Ở đây, mỗi đèn cũng có thể được điều khiển riêng lẻ, cho phép tạo ra các môi trường chiếu sáng khác nhau cho từng tác phẩm nghệ thuật.

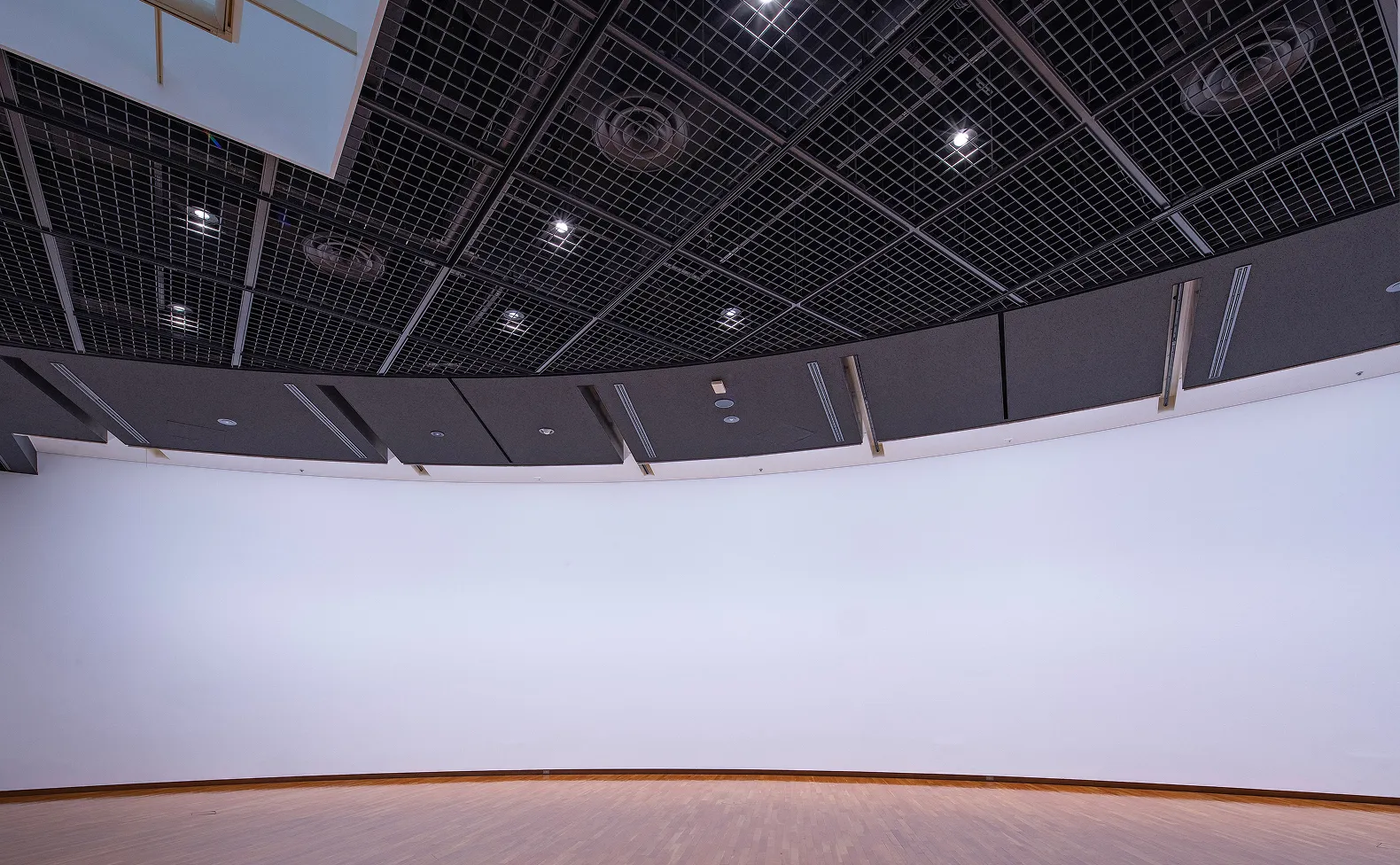

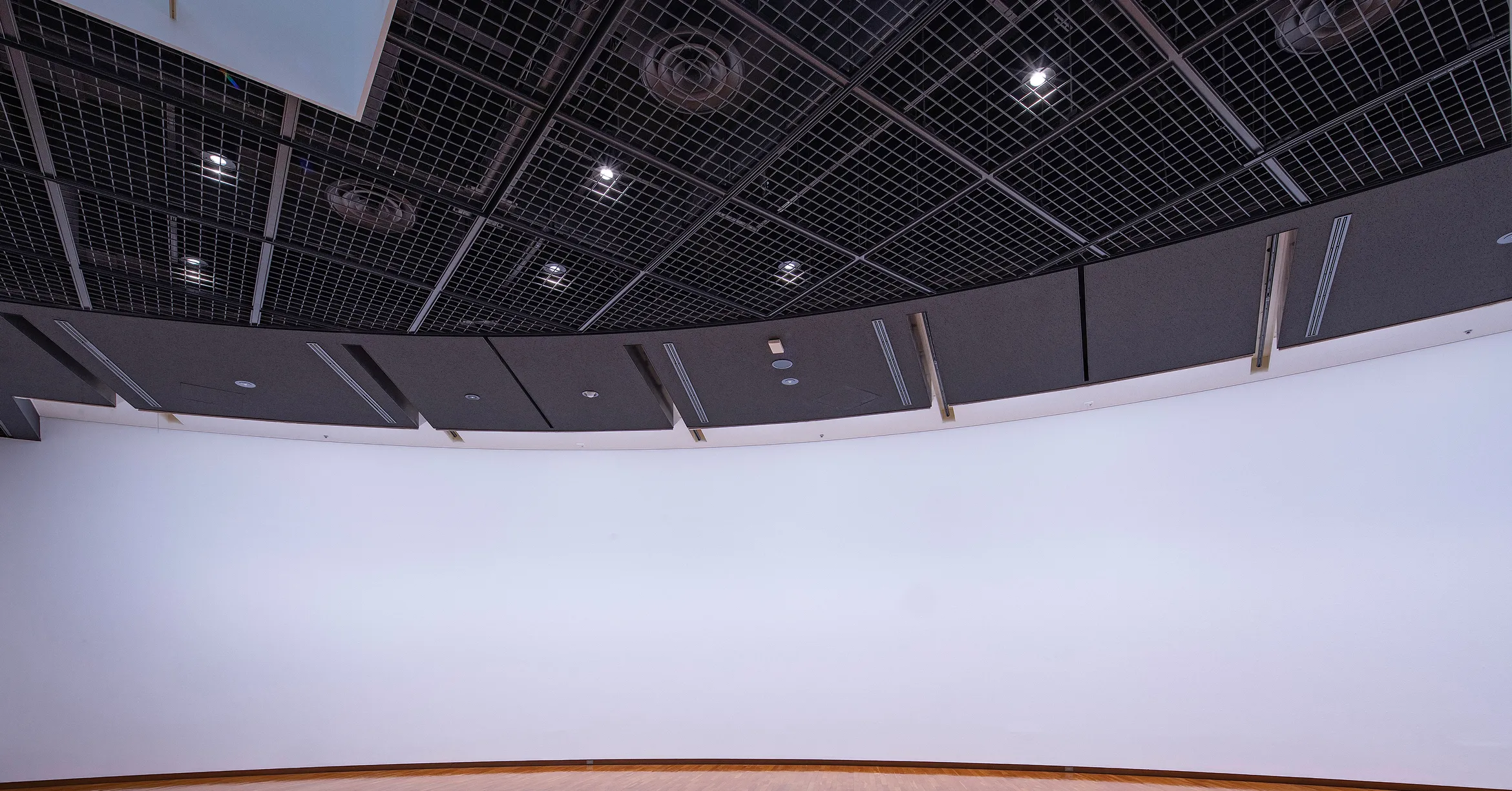

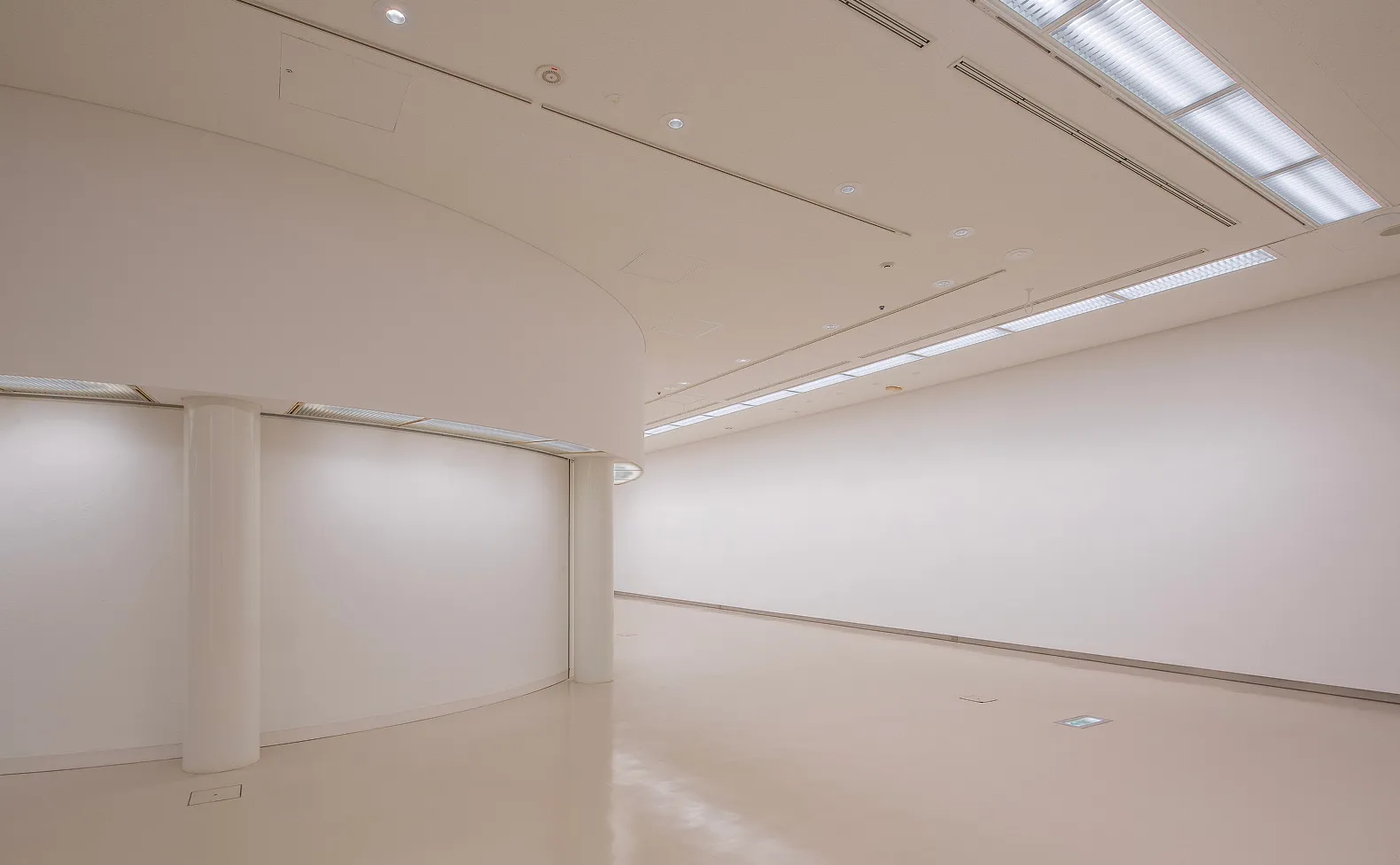

Không gian độc đáo này nổi bật với hệ thống đèn hắt tường, chiếu sáng bức tường cong và trần nhà theo phong cách studio. Các thiết bị chiếu sáng hắt tường này đều có hai nguồn sáng, và đạt được độ sáng đồng đều nhờ sự kết hợp giữa góc chiếu của mỗi nguồn sáng và các lớp đệm khuếch tán ánh sáng. Ngoài ra, các thiết bị chiếu sáng đã được bố trí để đảm bảo khoảng cách giữa các nguồn sáng đồng đều, tránh tình trạng ánh sáng không đều theo chiều ngang. Vị trí và góc chiếu sáng tối ưu của nguồn sáng được xác định thông qua nhiều lần thử nghiệm. Chúng tôi đã chú trọng đến việc đảm bảo các thiết bị chiếu sáng không bị lộ bằng cách sử dụng đèn âm trần gắn nổi màu đen bên trong các tấm chớp trên trần nhà.

Khu vực	Tổng thể	Khu vực trưng bày
Độ rọi trung bình	504 lx	553 lx
Độ rọi tối thiểu	128 lx	289 lx
Độ rọi tối đa	746 lx	746 lx
G1 (Tối thiểu/Trung bình)	0.255	0.523
G2 (Tối thiểu/Tối đa)	0.172	0.388

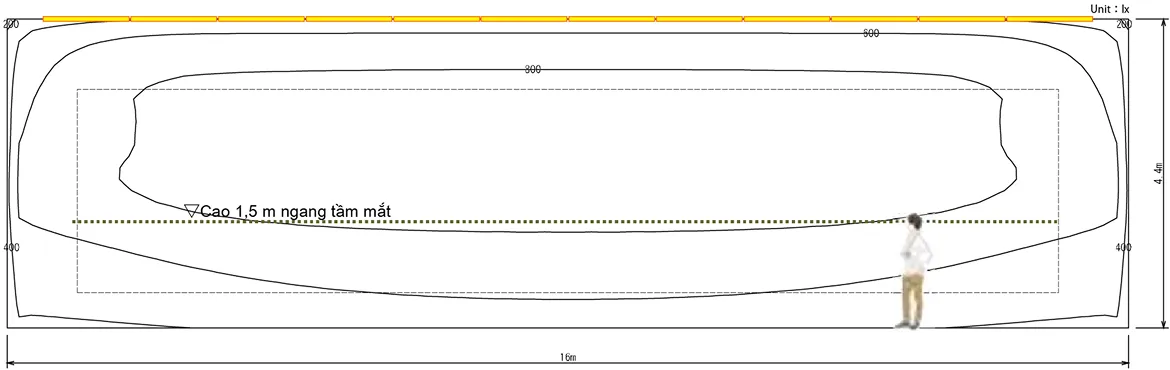

Người ta đã nhiều lần thực hiện mô phỏng để tìm ra cách các thiết bị chiếu sáng tuyến tính có thể chiếu sáng đồng đều một không gian cong. Tương tự như Phòng Trưng bày A4, độ đồng đều của khu vực trưng bày được đặt ở mức 0,5 trở lên. Tại đây, người ta đã sử dụng các nguồn sáng có công suất cao hơn so với các nguồn sáng được sử dụng trong mô phỏng. Việc điều khiển dải điều chỉnh độ sáng cho phép điều chỉnh độ sáng của phần trên và phần dưới của bề mặt tường, tạo ra môi trường có thể phục vụ không gian trưng bày rộng hơn và nhiều loại vật phẩm trưng bày khác nhau.

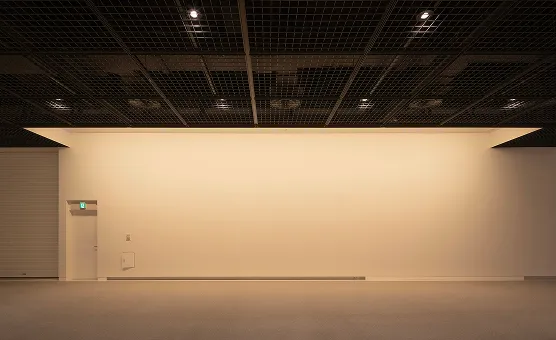

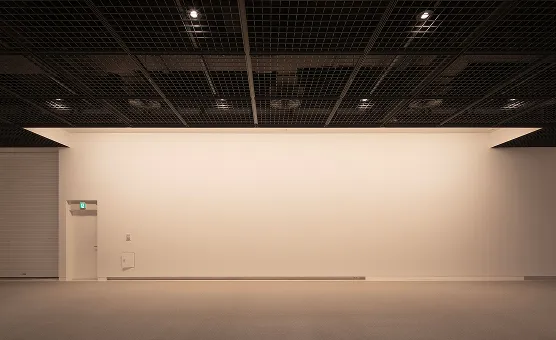

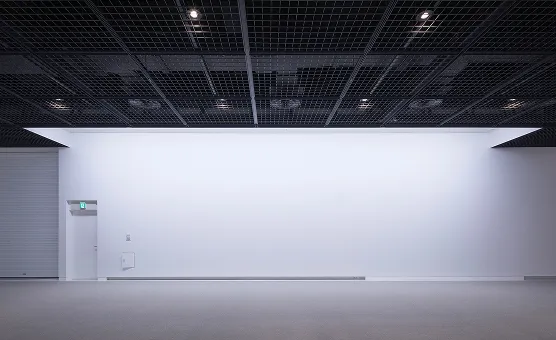

Bề mặt tường được chiếu sáng bằng đèn hắt tường, còn đèn trần là loại đèn âm trần được thiết kế riêng. Về loại điều chỉnh độ sáng bằng Pulse Width Modulation (PWM) cho màu sắc bóng đèn, đèn có thể được điều chỉnh độ sáng bằng thiết bị đầu cuối máy tính bảng tương tự như các thiết bị điều chỉnh độ sáng và màu sắc khác, và độ sáng có thể được thiết lập trong khoảng từ 1% đến 100%. Việc giảm độ sáng đèn xuống mức tương tự như trước khi cải tạo cũng giúp tạo nên bầu không khí tối.

Khu vực	Tổng thể	Khu vực trưng bày
Độ rọi trung bình	714 lx	795 lx
Độ rọi tối thiểu	140 lx	489 lx
Độ rọi tối đa	931 lx	931 lx
G1 (Tối thiểu/Trung bình)	0.195	0.615
G2 (Tối thiểu/Tối đa)	0.150	0.525

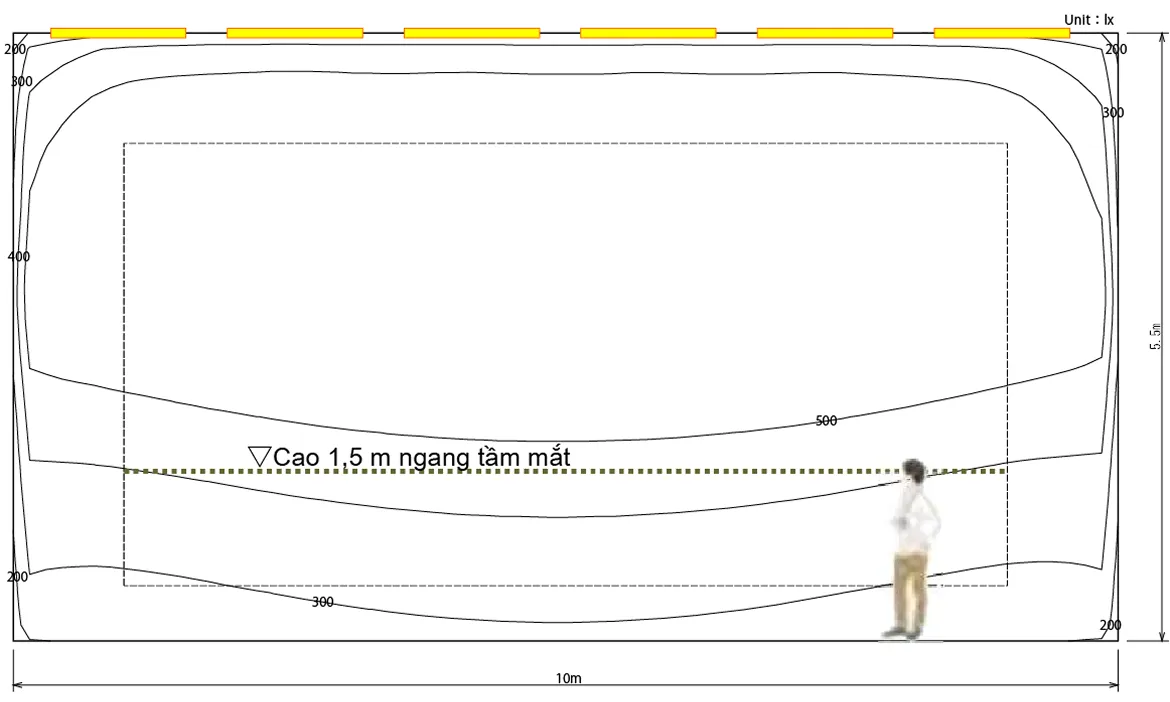

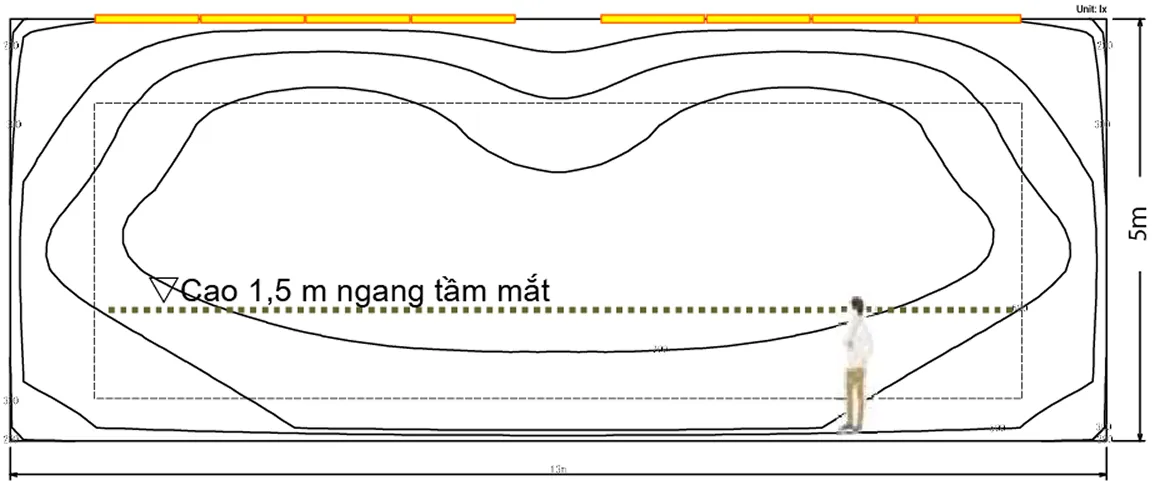

Trong các mô phỏng chiếu sáng, độ đồng đều của độ rọi trong khu vực trưng bày được thiết lập ở mức 0,5 trở lên, đồng thời đảm bảo độ rọi 500 lx ở ngang tầm mắt.

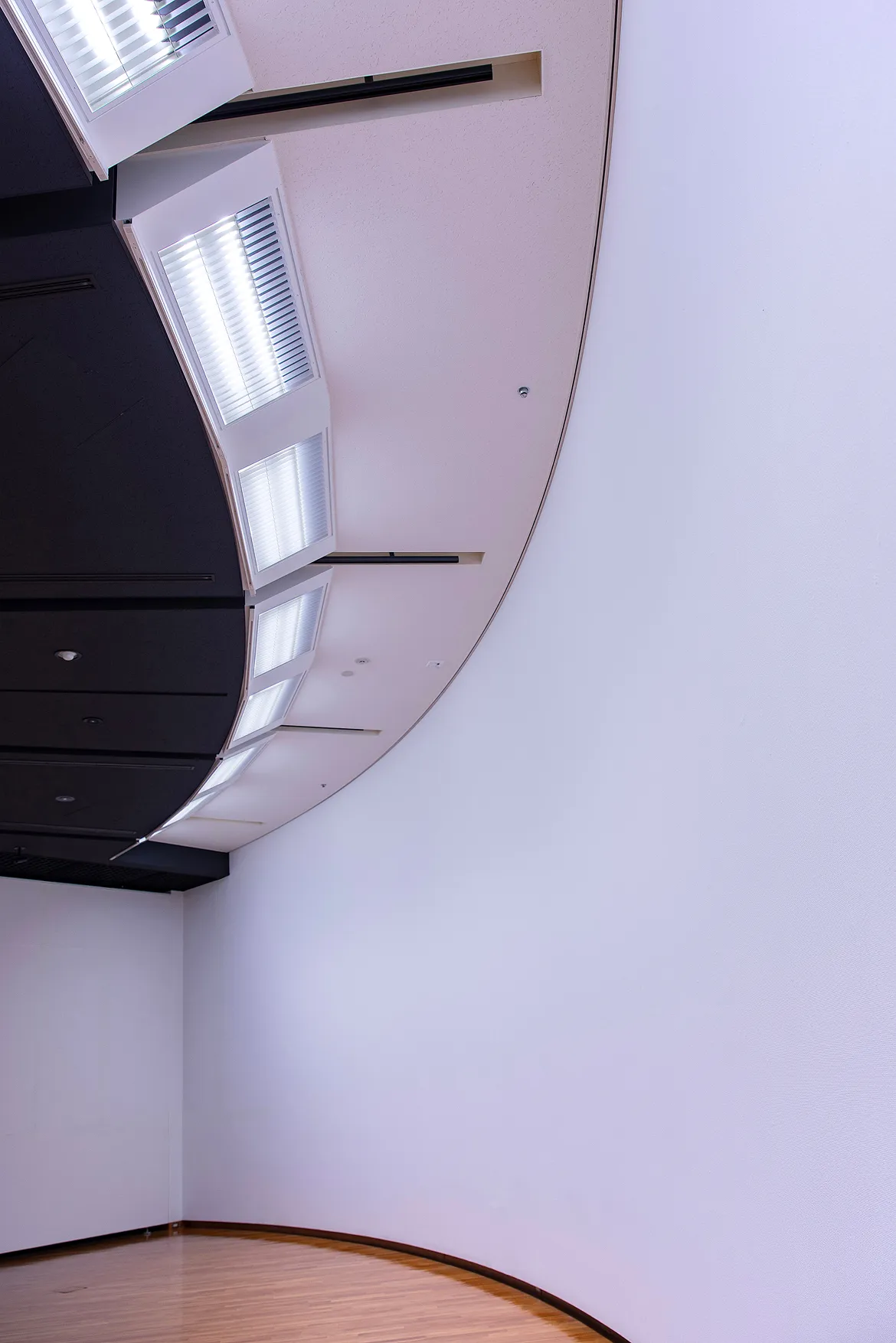

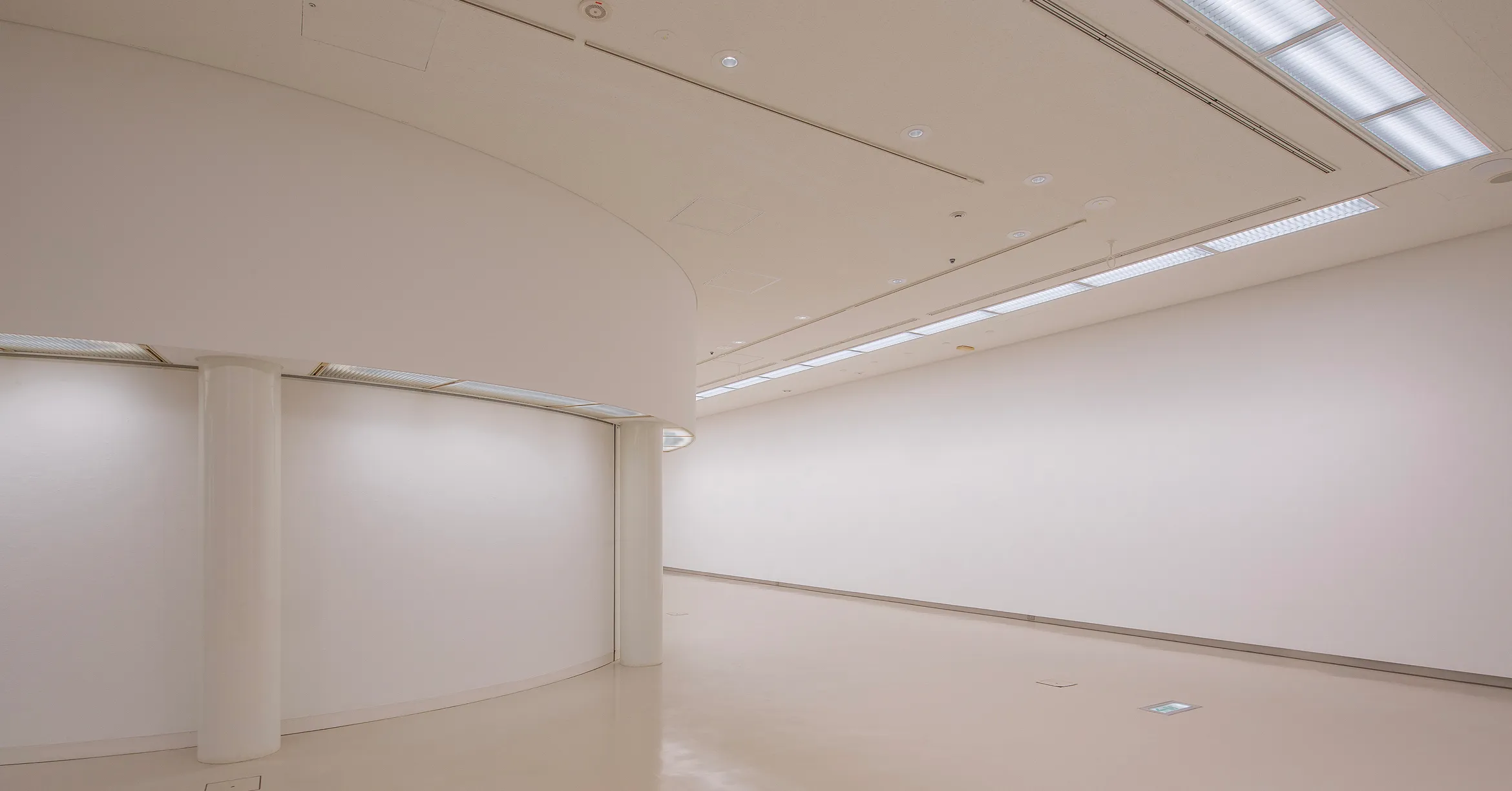

Phòng trưng bày có hình dạng độc đáo này có một bề mặt tường hình tròn ở trung tâm. Việc chiếu sáng bề mặt này đòi hỏi phải lắp đặt các thiết bị chiếu sáng rất sát tường, vì vậy người ta đã sử dụng các thiết bị cong theo đường tròn này. Do gần như không có khoảng cách giữa bề mặt tường và chiếu sáng, nên người ta lo ngại rằng phần trên của bức tường sẽ bị chiếu sáng quá mức. Để giải quyết vấn đề này, các lớp đệm cực dài đã được sử dụng bên trong các thiết bị chiếu sáng, điều này làm giảm đáng kể sự phân bố ánh sáng lên phần trên của bức tường. Biện pháp này giúp tăng độ đồng đều của ánh sáng hơn so với hệ thống chiếu sáng hiện có, đồng nghĩa với việc màu sắc của ánh sáng có thể được điều chỉnh bằng cách điều chỉnh độ sáng và màu sắc. Chúng tôi nhận thấy rằng việc tăng cường hơn nữa sự đồng đều về độ rọi, đồng thời làm nổi bật thiết kế kiến trúc hiện sẽ tạo ra một không gian trưng bày có thể sử dụng thuận tiện.
