WINK Ballpark (Sân vận động Himeji)

Nhật Bản
Public Spaces
Thể thao

Biến sân vận động bóng chày thành một không gian ấn tượng, đồng thời cân nhắc ánh sáng chiếu vào các cầu thủ và ánh sáng lọt ra bên ngoài

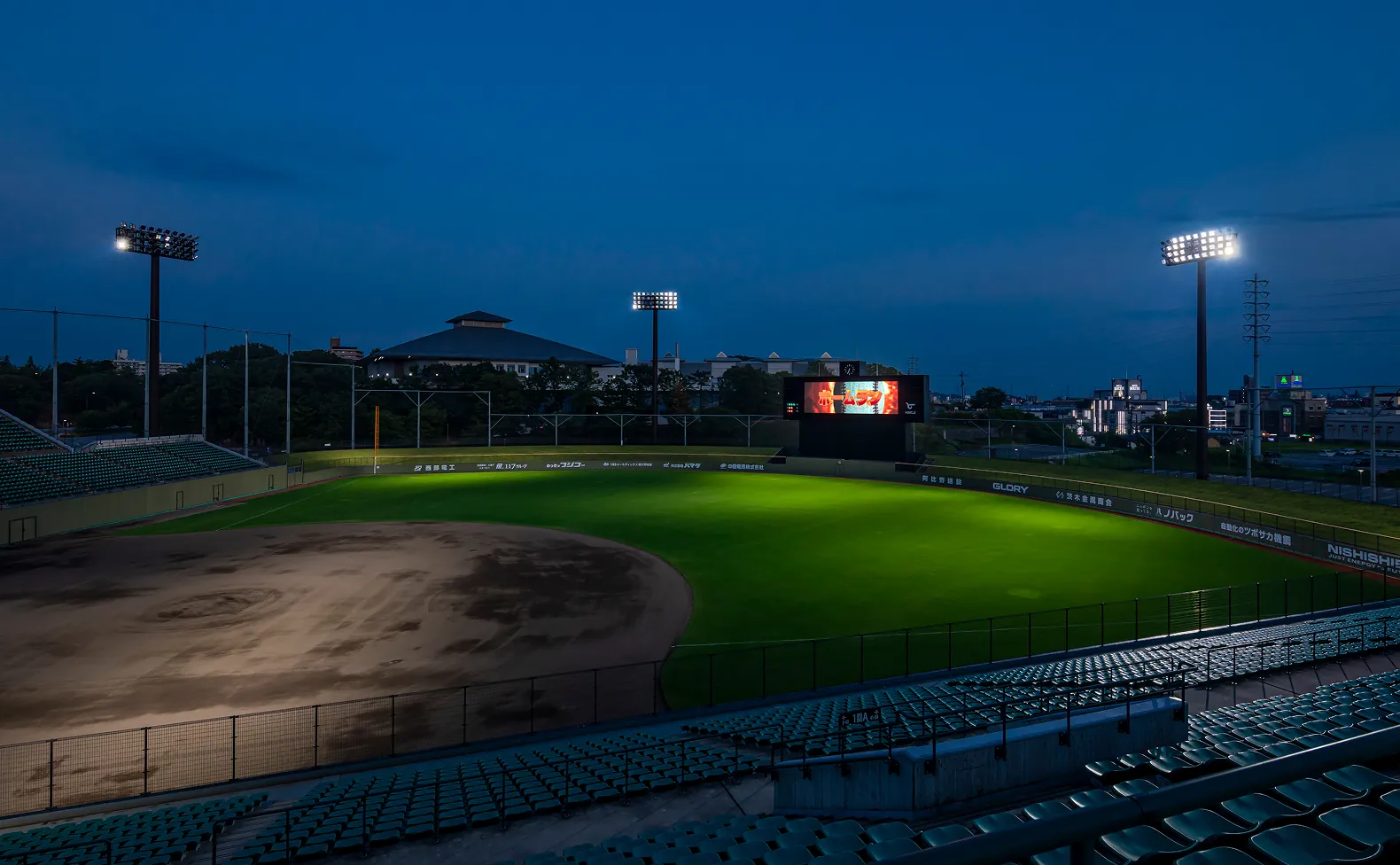

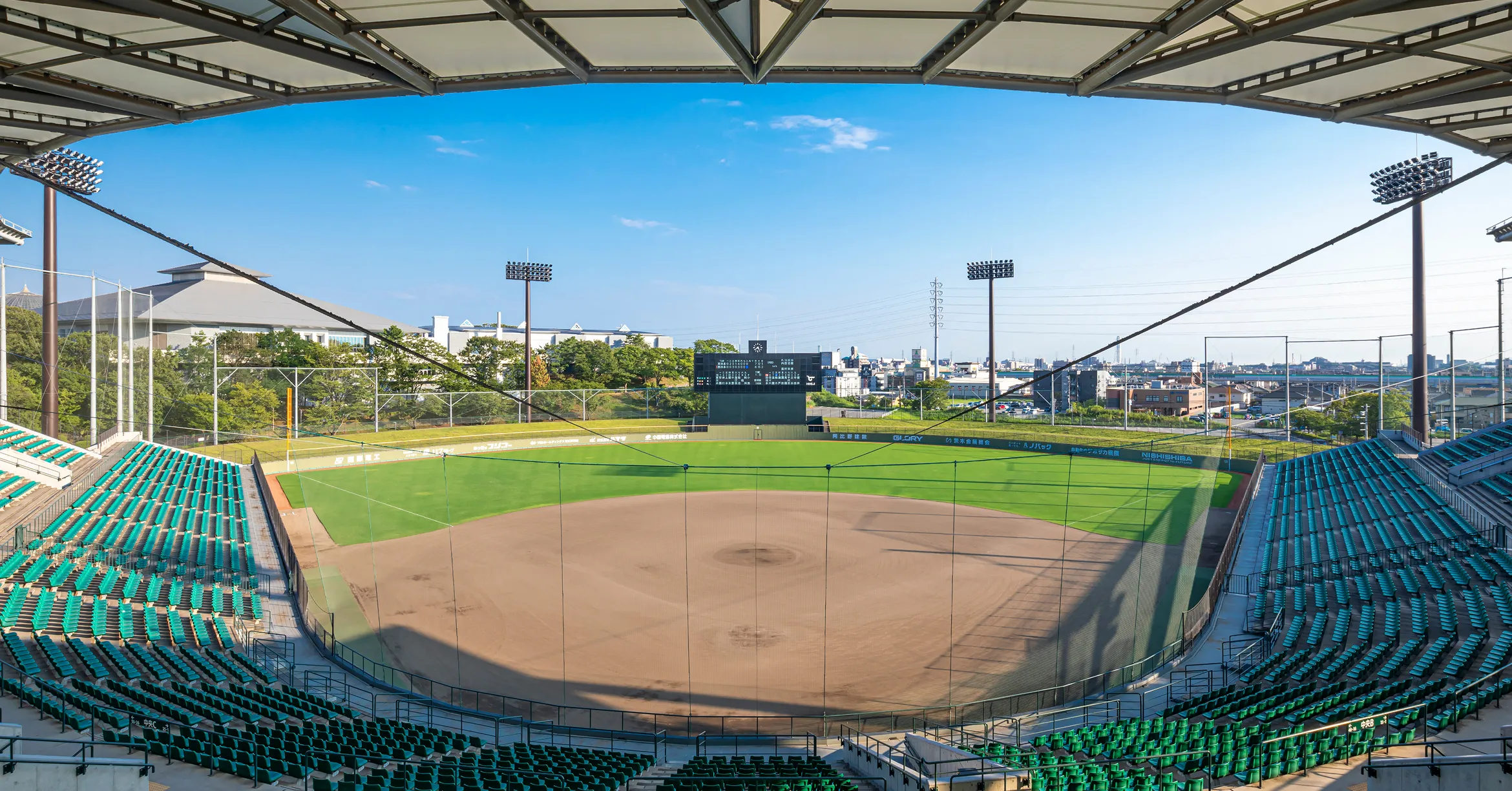

WINK Ballpark là sân bóng chày ở tỉnh Hyogo, thuộc sở hữu của thành phố Himeji. Công trình này được người dân địa phương yêu thích kể từ khi mở cửa vào năm 1959. Tuy nhiên, khi môi trường xung quanh và nhu cầu của người dùng thay đổi, sân vận động cần khả năng sử dụng linh hoạt hơn. Để đáp ứng, hệ thống chiếu sáng thi đấu ban đêm đã được lắp đặt và bảng điểm được chuyển sang LED đủ màu, biến sân vận động thành một không gian sự kiện đa chức năng cho toàn khu vực.

Sân bóng chày

Là một sân vận động đóng vai trò hỗ trợ văn hóa thể thao của Himeji, công trình này được trang bị hệ thống chiếu sáng đa năng, phù hợp cho nhiều sự kiện khác nhau

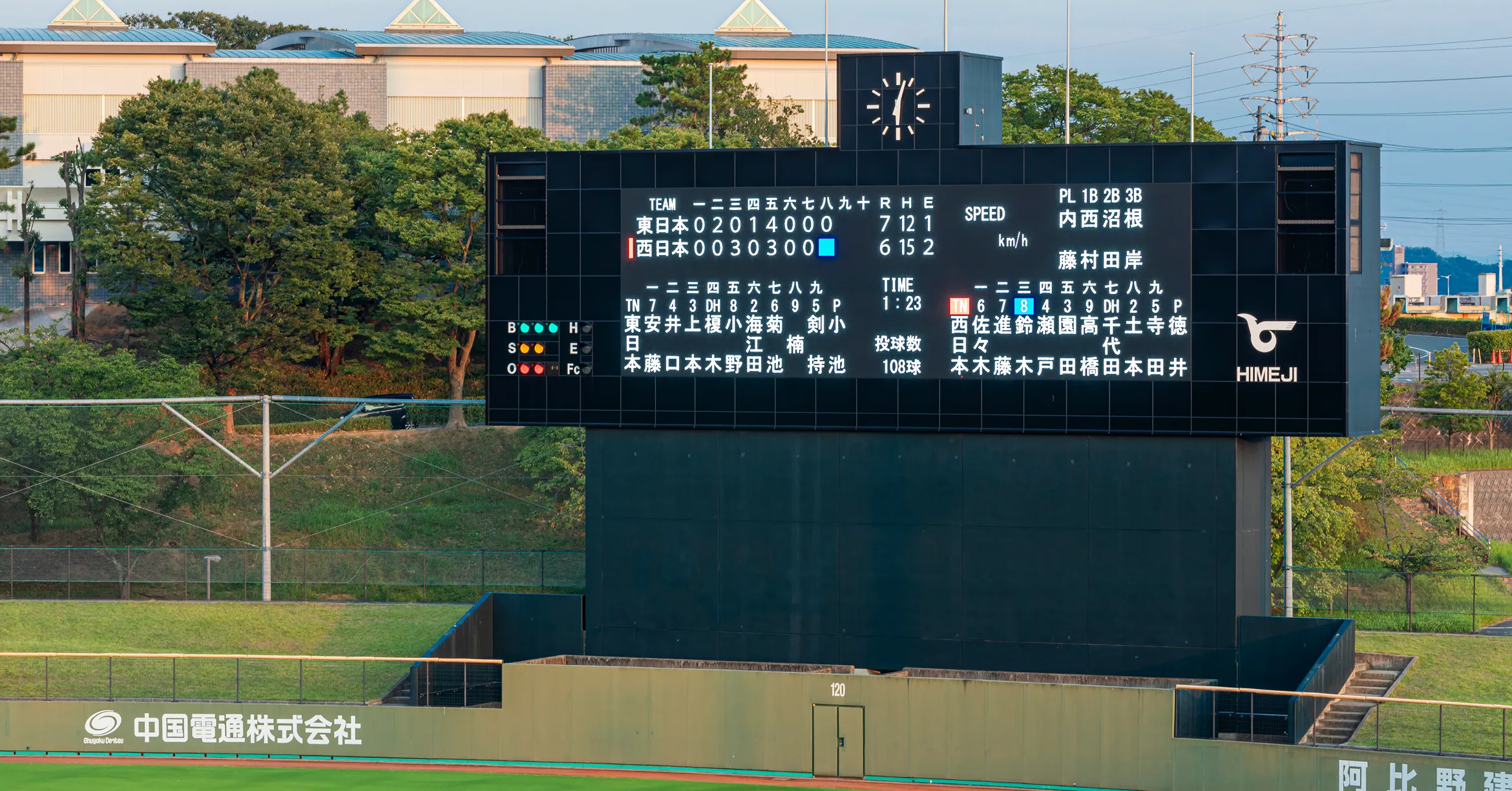

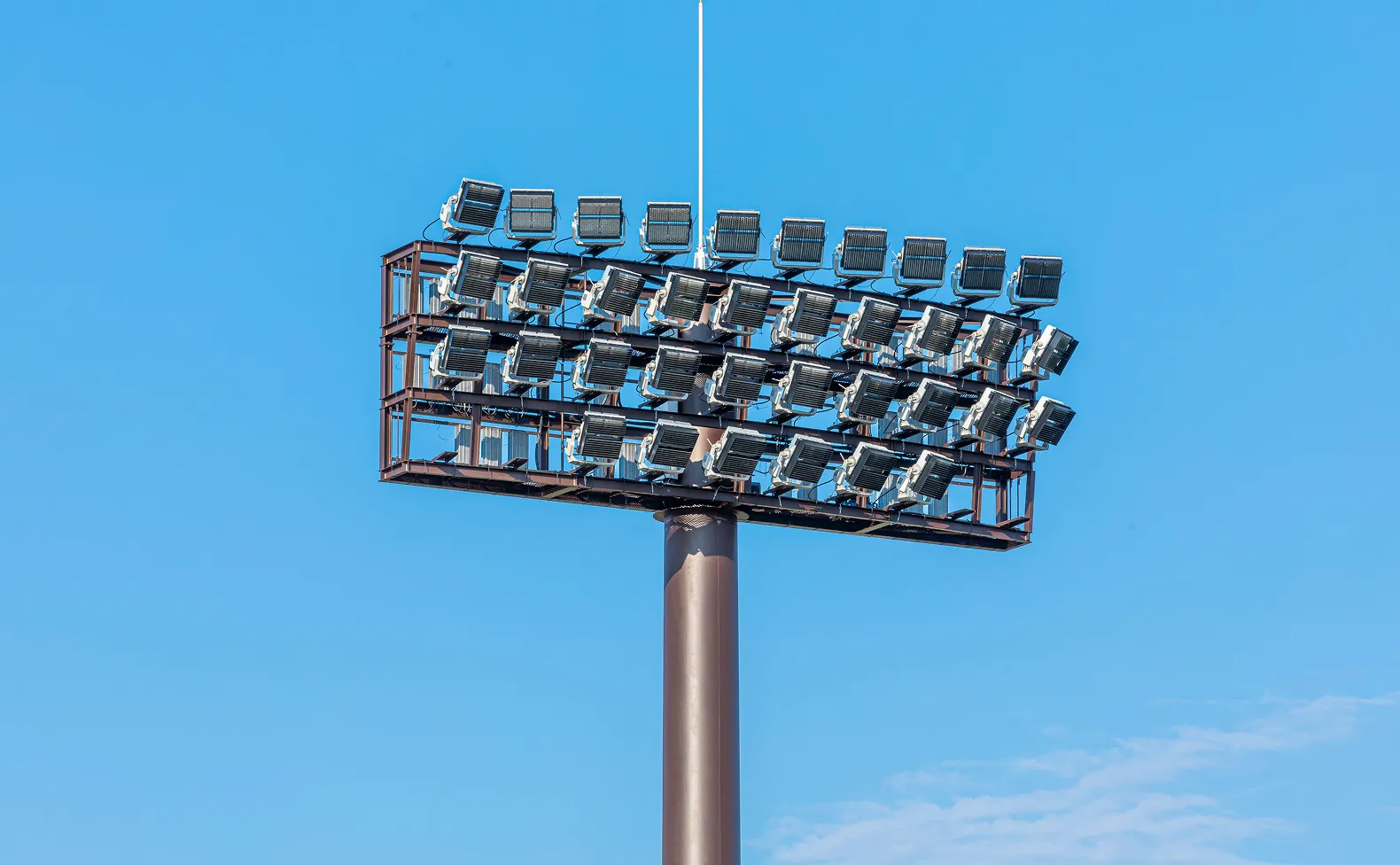

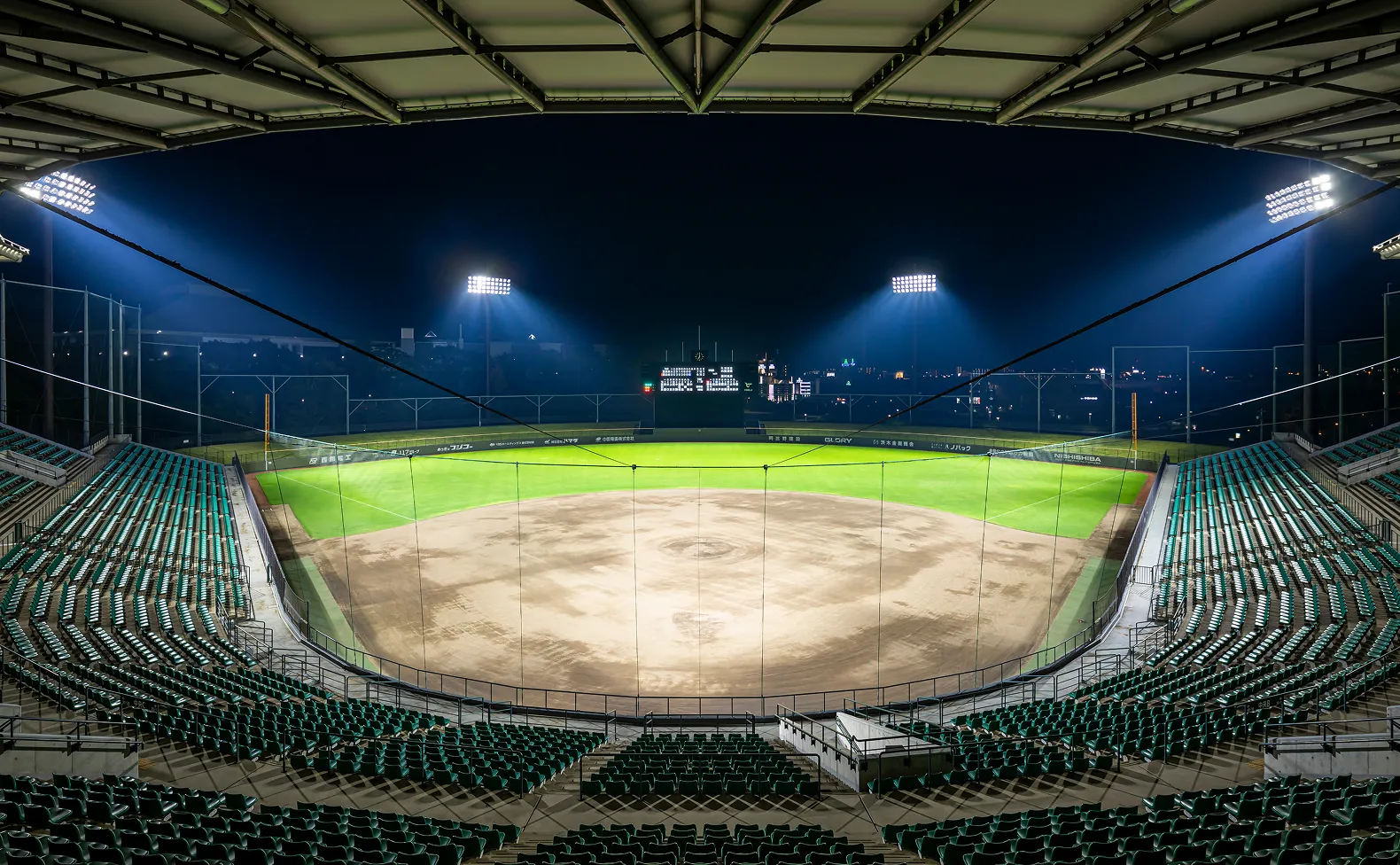

Về trang thiết bị chiếu sáng thi đấu ban đêm, sáu cột đèn pha với 232 đèn đã được dựng lên, đảm bảo độ rọi đáp ứng tiêu chuẩn của Hệ thống bóng chày chuyên nghiệp Nhật Bản. Các đèn này được kết nối với màn hình khổng lồ dùng làm bảng điểm, cho phép tạo hiệu ứng ánh sáng phản ánh diễn biến trận đấu. Bên cạnh các giải bóng chày trung học và giải nghiệp dư, sân vận động cũng được kỳ vọng trở thành địa điểm xem sự kiện công cộng và tổ chức hòa nhạc, khai thác tối đa màn hình cỡ lớn.

Việc xây dựng sân vận động với độ rọi và độ hoàn màu cao đã giúp công trình đạt độ sáng đúng chuẩn phát sóng truyền hình cho các trận đấu của Hệ thống bóng chày chuyên nghiệp Nhật Bản

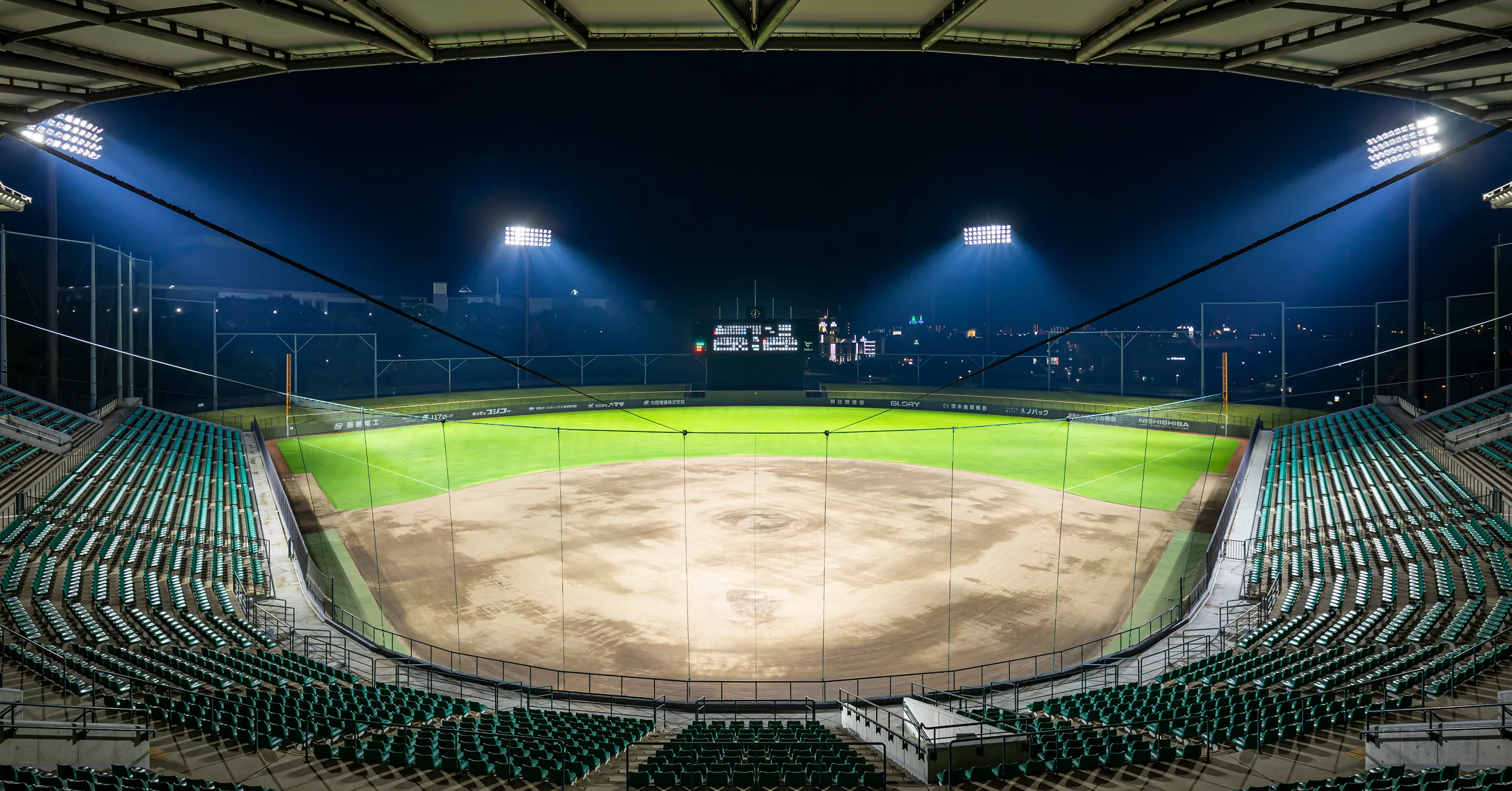

Đèn pha LED mới được lắp đặt mang lại cả độ hoàn màu và độ rọi trên mặt phẳng đứng đáp ứng tiêu chuẩn phát sóng truyền hình tại Nhật Bản, tạo ra một không gian cho phép cả cầu thủ lẫn khán giả đắm chìm trong trận đấu. Khi bật tối đa, độ rọi ổn định đạt 2.000 lx tại khu vực trong sân và 1.500 lx tại khu vực ngoài sân. Đồng thời, để tăng khả năng nhìn thấy quả bóng, độ rọi không gian được duy trì vừa phải, và các biện pháp chống chói cũng được áp dụng nhằm tránh gây chói mắt cho cầu thủ và cư dân xung quanh. Hệ thống cũng hỗ trợ tạo hiệu ứng ánh sáng thông qua điều khiển DMX và dimming liên tục từ 0% đến 100%, cho phép điều chỉnh ánh sáng theo diễn biến trận đấu một cách ấn tượng.

Tiêu chuẩn thiết kế chiếu sáng đạt được trong dự án này

Chế độ bật đèn	Phạm vi chiếu sáng	Các giá trị tiêu chuẩn bắt buộc cho thiết kế chiếu sáng
Chế độ bật đèn	Phạm vi chiếu sáng	Giá trị độ rọi	Tỷ lệ chiếu sáng đồng đều (tối thiểu/trung bình)	Chỉ số độ chói (GR)
Chế độ bóng chày chuyên nghiệp Nhật Bản	Giữa các cặp giao bóng	Trung bình từ 2.500 lx trở lên	ー	Từ 50 trở xuống
	Sân trong	Trung bình từ 2.000 lx trở lên	Từ 0,7 trở lên
	Sân ngoài	Trung bình từ 1.500 lx trở lên	Từ 0,5 trở lên
	Ánh sáng lọt vào các khu vực cụ thể	Tối đa 1 lx trở xuống	ー	ー
Chế độ sự kiện thể thao chính thức	Sân trong	Trung bình từ 1.000 lx trở lên	Từ 0,7 trở lên	Từ 50 trở xuống
Chế độ sự kiện thể thao chính thức	Sân ngoài	Trung bình từ 750 lx trở lên	Từ 0,5 trở lên	Từ 50 trở xuống
Chế độ sự kiện thể thao chung chung	Sân trong	Trung bình từ 750 lx trở lên	Từ 0,6 trở lên	Từ 50 trở xuống
Chế độ sự kiện thể thao chung chung	Sân ngoài	Trung bình từ 500 lx trở lên	Từ 0,5 trở lên	Từ 50 trở xuống
Chế độ giải trí	Sân trong	Trung bình từ 500 lx trở lên	Từ 0,5 trở lên	Từ 50 trở xuống
Chế độ giải trí	Sân ngoài	Trung bình từ 300 lx trở lên	Từ 0,3 trở lên	Từ 50 trở xuống
Chế độ chạng vạng	Sân trong	Trung bình từ 300 lx trở lên	Từ 0,5 trở lên	Từ 50 trở xuống
Chế độ chạng vạng	Sân ngoài	Trung bình từ 200 lx trở lên	Từ 0,3 trở lên	Từ 50 trở xuống
Chế độ luyện tập trong sân	Sân trong	Trung bình từ 500 lx trở lên	Từ 0,5 trở lên	Từ 50 trở xuống
Chế độ luyện tập trong sân	Sân ngoài	ー	ー	Từ 50 trở xuống

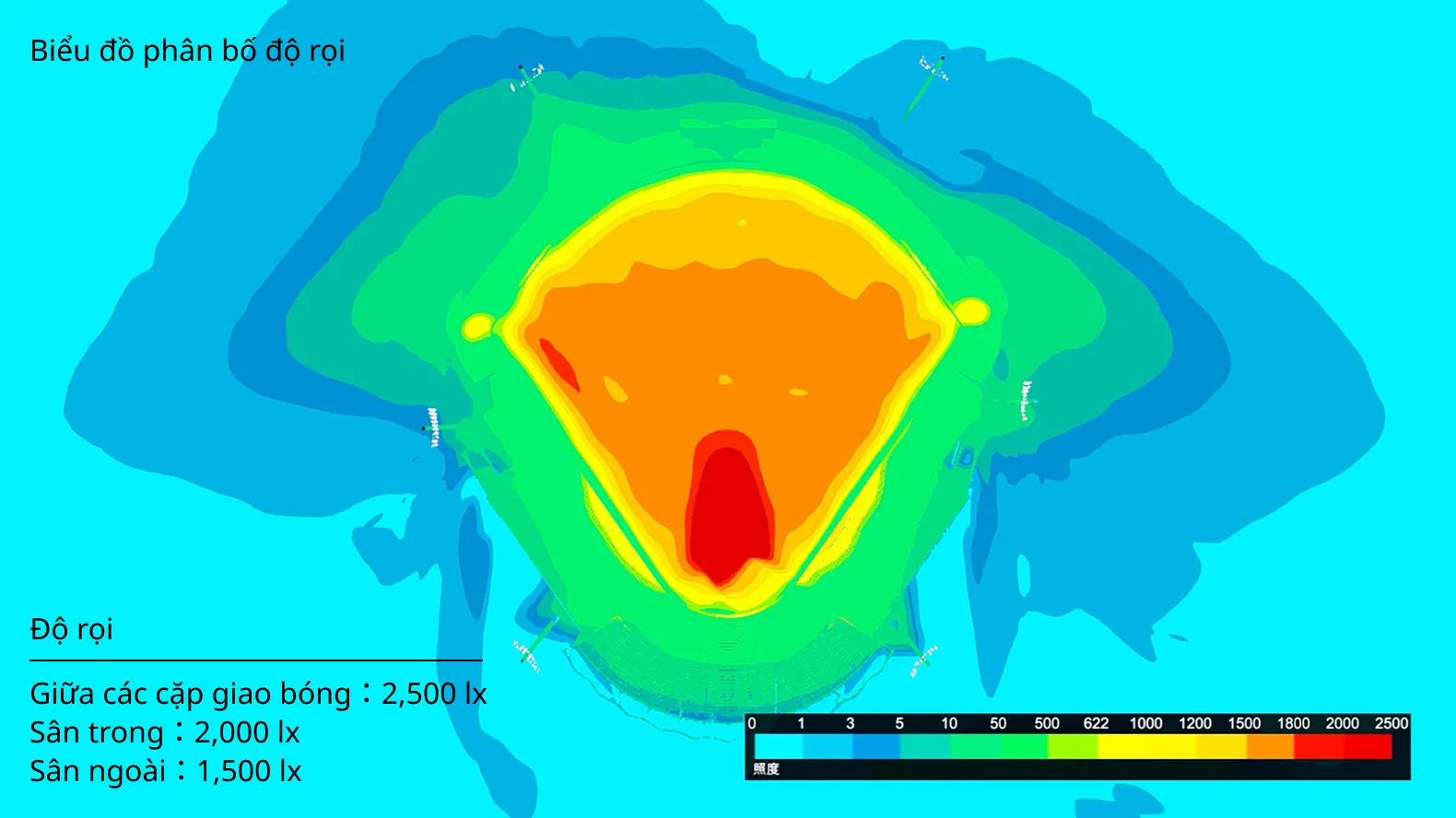

Biểu đồ mô phỏng phân bố độ rọi theo chiều ngang (chế độ Bóng chày chuyên nghiệp Nhật Bản)

Mô phỏng độ chính xác cao đảm bảo độ rọi đáp ứng các thông số kỹ thuật của Bóng chày chuyên nghiệp Nhật Bản

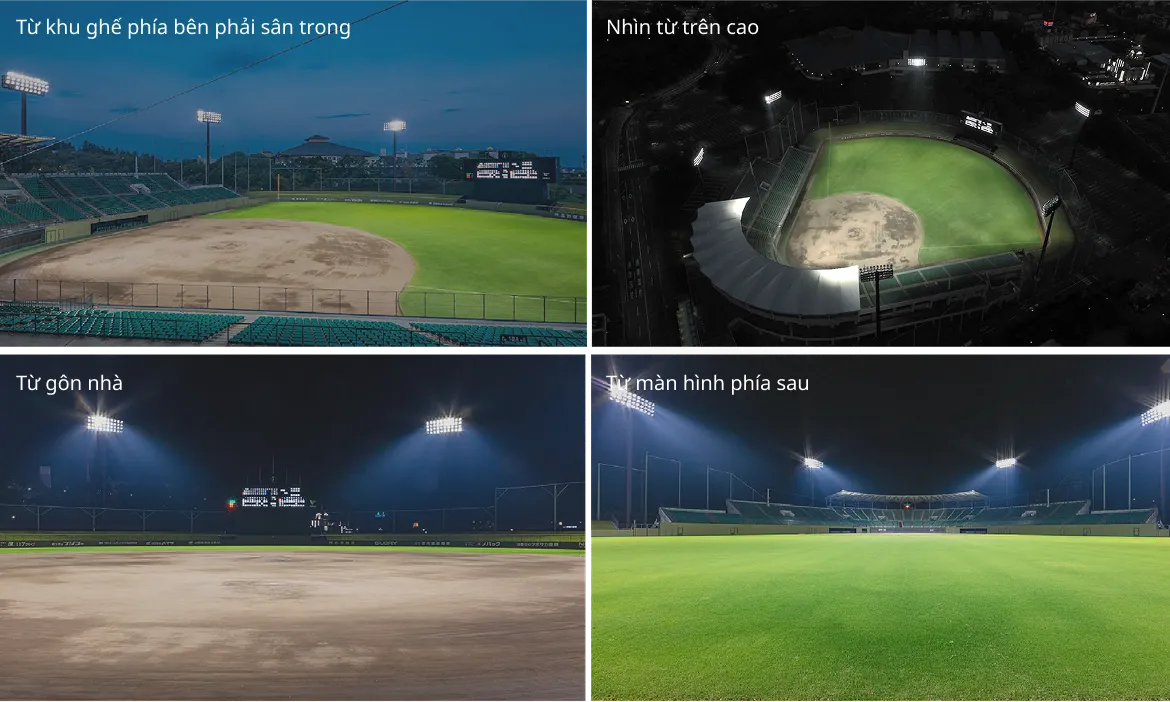

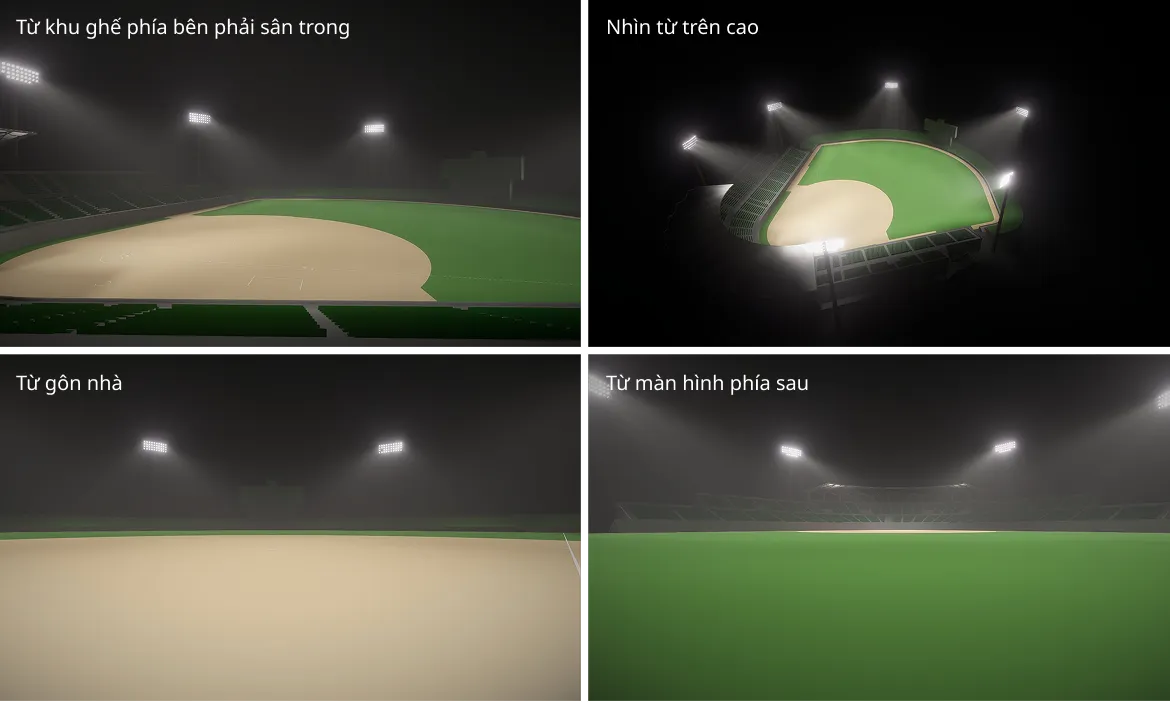

Hình ảnh CG sử dụng mô phỏng ánh sáng thời gian thực đã được tạo ra cho đề xuất này. Các mô phỏng được thực hiện nhằm đánh giá hiệu quả giảm chói khi toàn bộ đèn sân vận động được bật, cũng như lượng ánh sáng lọt ra bên ngoài sân vận động. Bên trái là hình ảnh mô phỏng tạo bằng mô phỏng ánh sáng thời gian thực, còn bên phải là ảnh chụp thực tế. Chúng tôi đã tái hiện được môi trường ánh sáng tương đương với mô phỏng và thực hiện các mô phỏng có độ chính xác cao.

Xác nhận khả năng nhìn thấy bóng bay bằng CG thực tế

Việc sử dụng thiết bị chiếu sáng có khả năng chặn sáng cao để ngăn ánh sáng lọt ra đã loại bỏ hoàn toàn ánh sáng phát ra từ đỉnh các tháp chiếu sáng, vốn có thể khiến những quả bóng bay cao trở nên khó nhìn thấy. Vì vậy, chúng tôi đã thực hiện mô phỏng bằng CG thực để đánh giá môi trường chiếu sáng một cách chính xác hơn. Kết quả mô phỏng cho thấy sự tán xạ ánh sáng trong không gian có ảnh hưởng đáng kể, cho thấy môi trường chiếu sáng có khả năng chặn sáng cao tạo ra sự tương phản (độ tương phản sáng) lớn giữa bóng bay và nền, qua đó giúp quả bóng dễ nhìn thấy hơn.

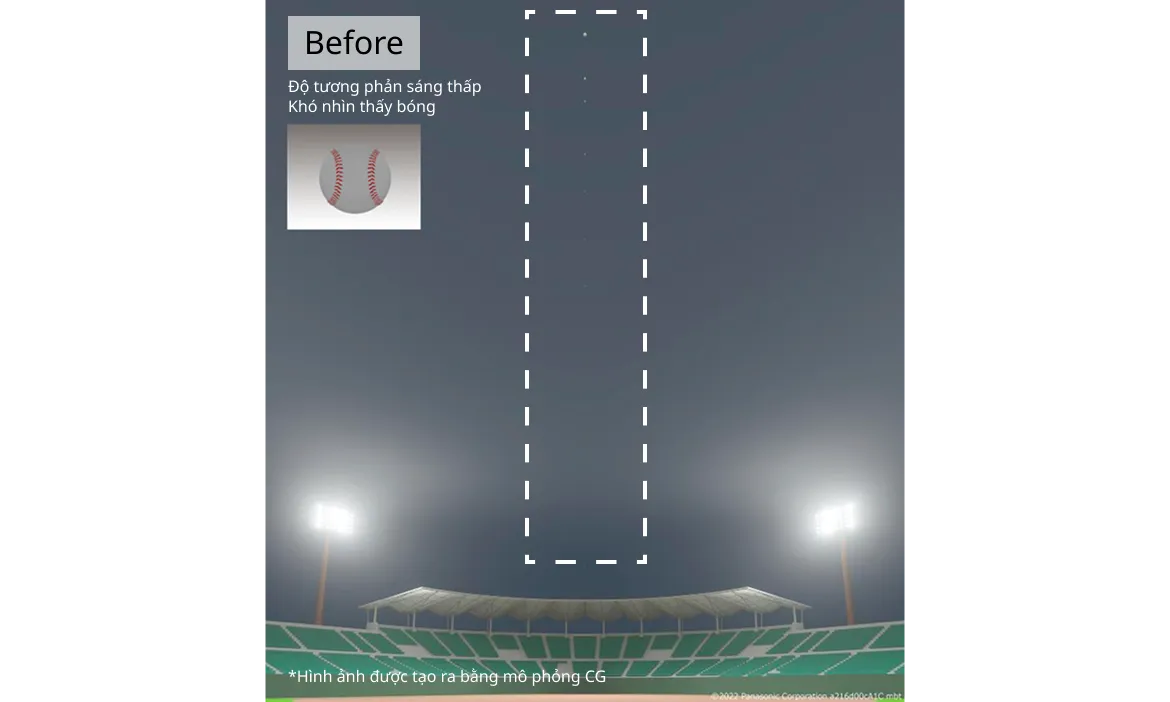

Khi sử dụng thiết bị chiếu sáng có khả năng chặn sáng thấp, sự tán xạ ánh sáng trong không gian sẽ làm giảm độ tương phản giữa bóng bay và nền, khiến bóng khó nhìn thấy hơn.

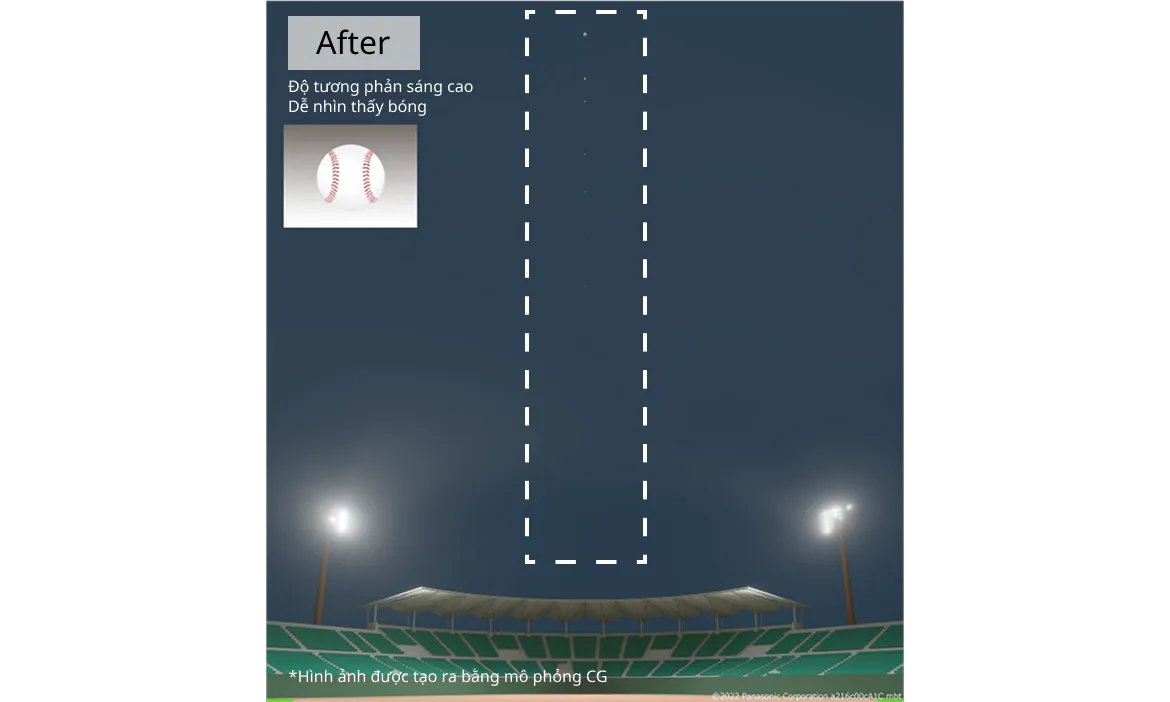

Khi sử dụng thiết bị chiếu sáng có khả năng chặn sáng cao, sự tán xạ ánh sáng trong không gian giảm đi và độ tương phản giữa bóng bay và nền tăng lên, khiến bóng dễ nhìn thấy hơn.

Thiết bị kiểm soát côn trùng thân thiện với môi trường góp phần bảo tồn hệ sinh thái thông qua việc tránh tiêu diệt côn trùng

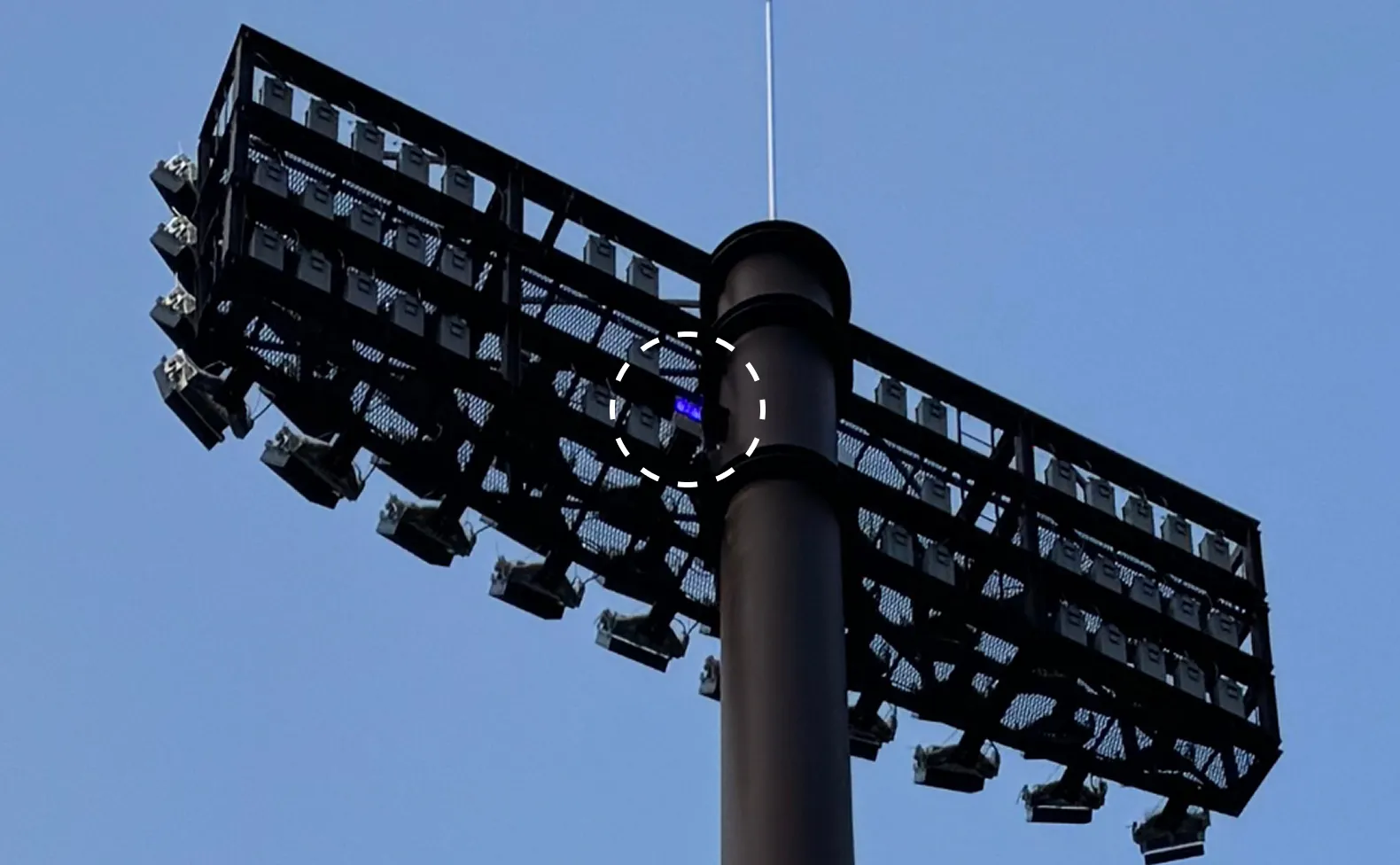

Vấn đề côn trùng vốn luôn tồn tại trong những hệ thống chiếu sáng ngoài trời vào ban đêm, và các sản phẩm góp phần bảo tồn đa dạng sinh học theo định hướng SDGs đã được áp dụng để giải quyết vấn đề này. Không giống như các thiết bị bắt côn trùng bằng điện thông thường, bẫy LED thu hút côn trùng bằng ánh sáng LED cực tím/xanh lam và nhốt chúng lại, qua đó giảm thiểu thiệt hại do côn trùng gây ra mà không giết chúng, cho phép chúng được thả về môi trường tự nhiên. Điều này không chỉ góp phần bảo tồn hệ sinh thái mà còn loại bỏ nhu cầu dọn dẹp xác côn trùng chết. Hơn nữa, vì bẫy LED côn trùng không sử dụng điện cao thế như các loại thiết bị bắt côn trùng bằng điện nên không phát ra tiếng xẹt xẹt khi vận hành, giúp cân bằng giữa việc kiểm soát côn trùng và duy trì môi trường yên tĩnh cho khu vực xung quanh.

Các biện pháp chống ô nhiễm ánh sáng

Là sân vận động bóng chày được thiết kế để mang lại sức sống cho khu vực địa phương, các biện pháp nhằm giảm thiểu ô nhiễm ánh sáng và đảm bảo sự hài hòa với khu vực lân cận đã được triển khai.

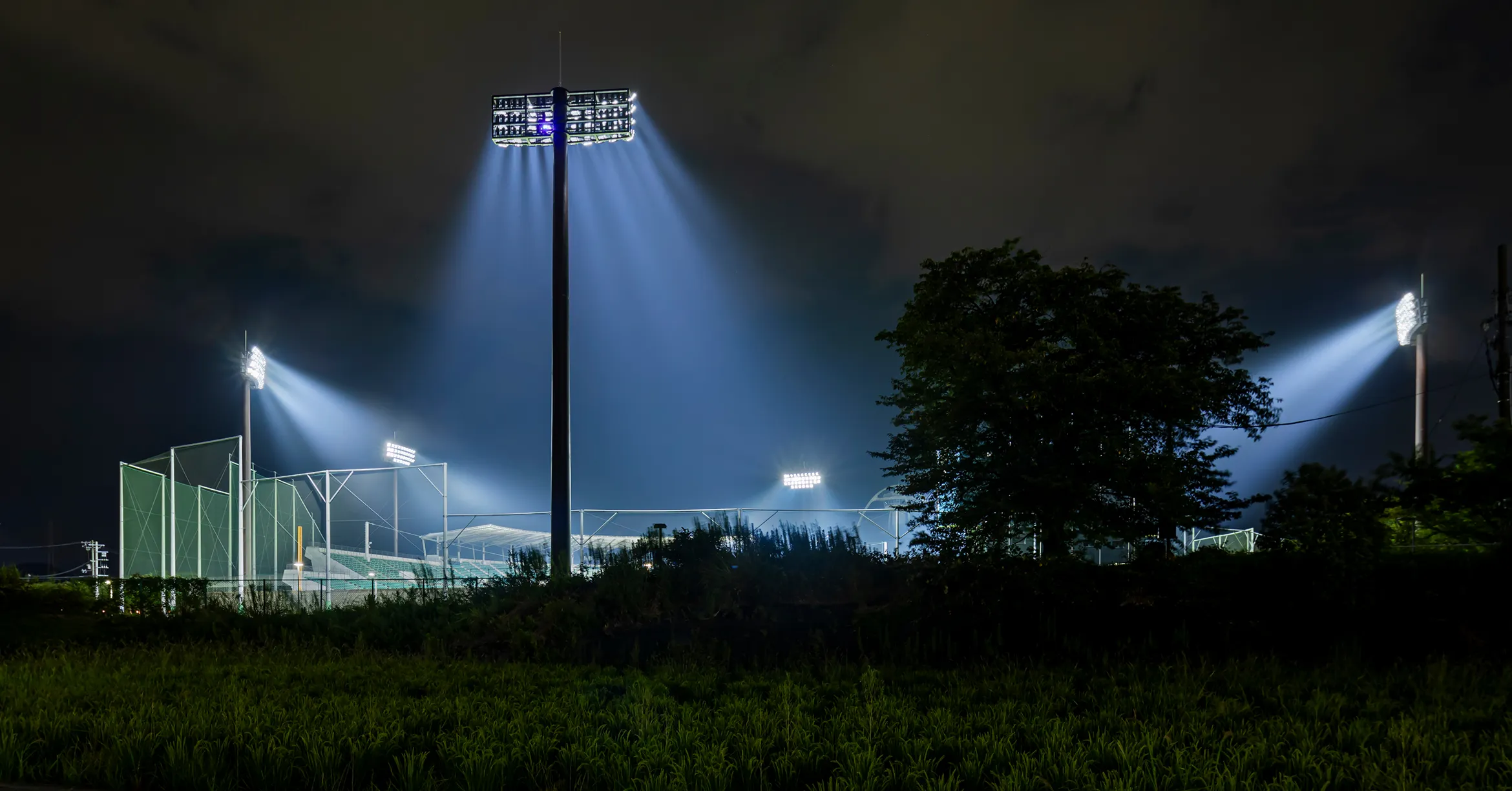

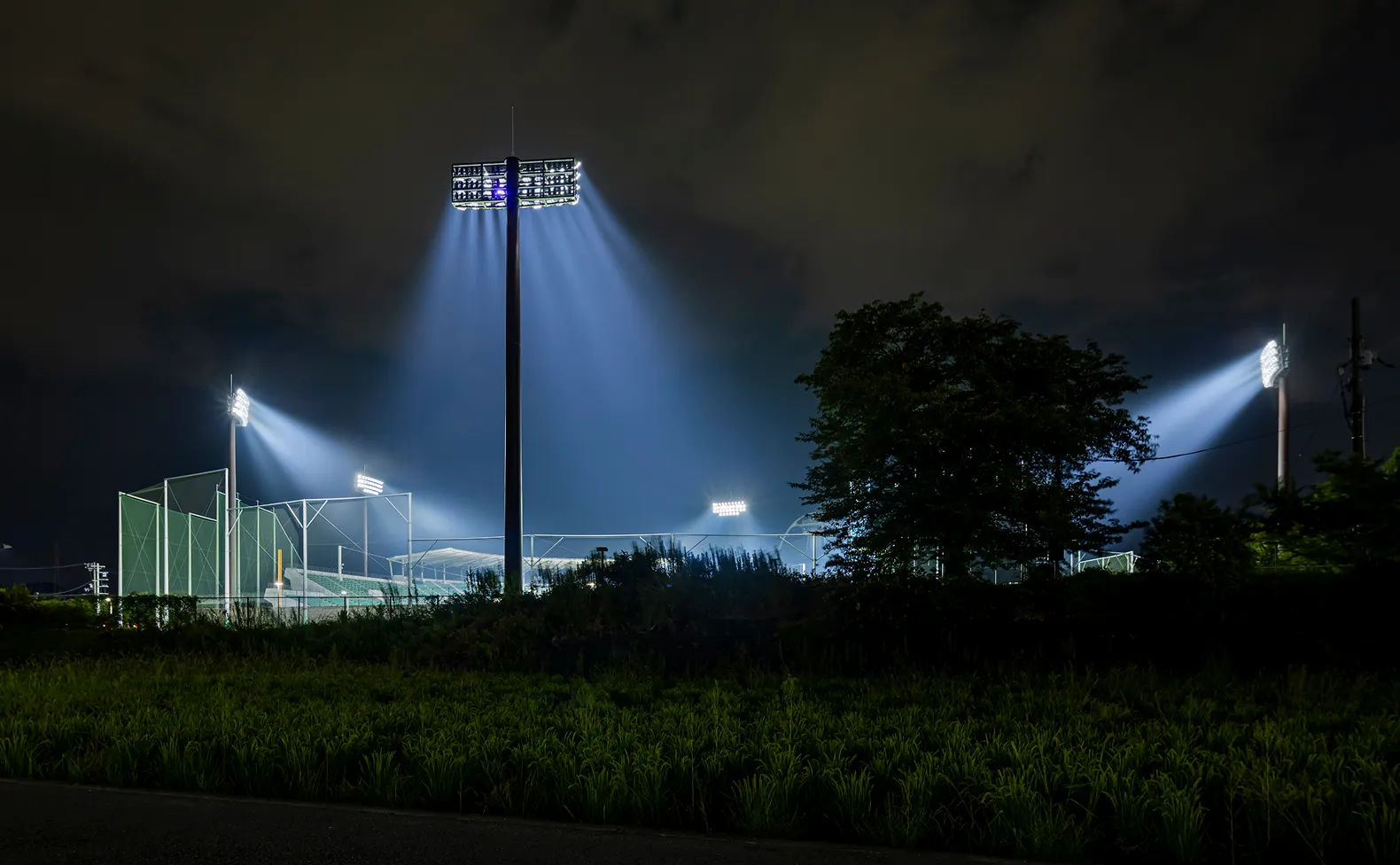

Bên cạnh việc đảm bảo độ rọi đủ chuẩn tổ chức các sự kiện của hệ thống Bóng chày chuyên nghiệp Nhật Bản, cũng phải tính đến vấn đề ô nhiễm ánh sáng, bởi khu vực xung quanh sân có những cơ sở y tế và những cánh đồng hoa màu. Vì vậy, các biện pháp kiểm soát phân bố ánh sáng đã được áp dụng để giới hạn độ rọi tối đa ở mức 1 lx trở xuống đối với ánh sáng lọt ra ngoài sân vận động trong khu vực quy định, còn ánh sáng mạnh thì tập trung bên trong sân. Thiết kế trong sân chú trọng đến hiệu suất thi đấu của cầu thủ, tạo nên môi trường trực quan, giảm thiểu ánh sáng chói gây khó chịu.

Sân vận động được trang bị đèn pha tiên tiến của Panasonic, thể hiện công nghệ độc quyền mang lại hiệu suất tối ưu ngay cả trong các trận đấu ban đêm.

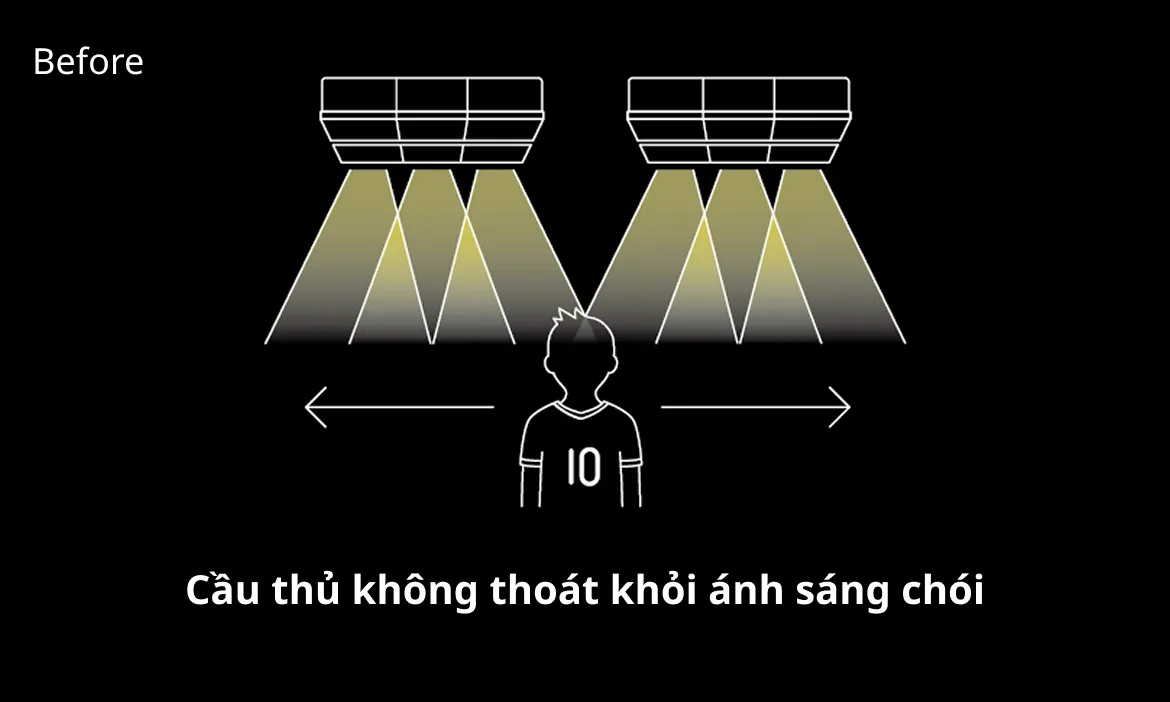

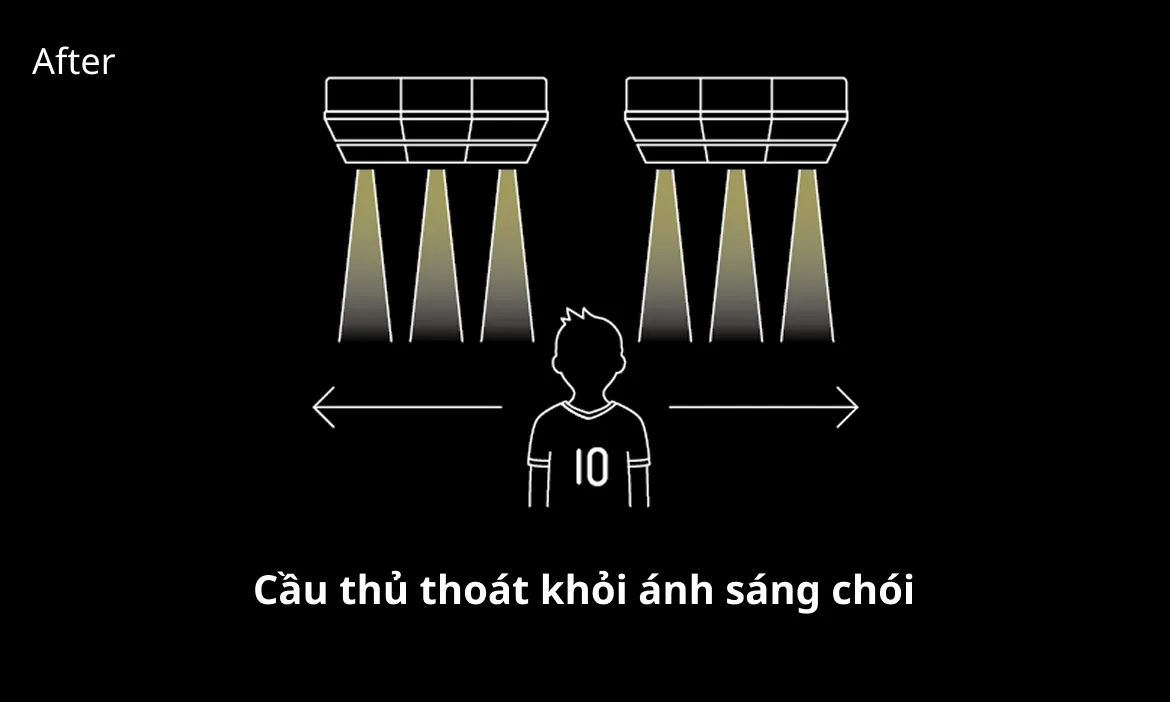

Để giảm độ chói khi nhìn trực tiếp vào tháp chiếu sáng, quan trọng là phải tránh tụ cụm đối với các nguồn sáng có cường độ cao. Với công nghệ phân bố ánh sáng độc quyền, Panasonic đã phát triển đèn pha LED có góc chiếu hẹp. Ngoài ra, toàn bộ thiết bị chiếu sáng của WINK Ballpark đều được lắp lam chắn, giúp giảm sự chồng chéo không cần thiết của các nguồn sáng chói bằng cách thu hẹp góc phân bố ánh sáng hơn nữa , từ đó giảm độ chói khi nhìn trực tiếp vào tháp đèn. Môi trường trực quan thoải mái này giúp hạn chế tác động của ánh sáng lên sự kiện thể thao, cho phép các cầu thủ bóng chày thi đấu trên sân không bị ảnh hưởng bởi ánh sáng chói, ngay cả trong các trận đấu ban đêm.
