Sudut pancaran
Sudut pancaran merujuk pada sejauh mana cahaya yang dipancarkan oleh perangkat pencahayaan menyebar dan diukur sebagai sebuah sudut. Ini menunjukkan tingkat konsentrasi cahaya dari lampu sorot dan lampu langit-langit.
- A: 1/2 intensitas cahaya dari intensitas cahaya pusat
- B: Intensitas cahaya pusat
*Disusun berdasarkan produk yang dibuat untuk digunakan di Jepang.
Konsep dasar sudut pancaran
- Iluminasi tepat di bawah perangkat pencahayaan (garis tengah) adalah yang paling terang (intensitas cahaya pusat*).
- Semakin jauh jarak dari bagian tepat di bawah perangkat pencahayaan, cahaya akan semakin menyebar, dan kecerahannya akan berkurang secara bertahap.
- Jumlah sudut yang dibentuk dengan menghubungkan titik-titik di kedua sisi tempat intensitas cahaya turun hingga setengahnya (50%) dari nilai puncak.
Titik ketika intensitas cahaya turun menjadi setengah (50%) juga disebut sudut pancaran 1/2.
*Intensitas cahaya: Tingkat kecerahan yang dipancarkan oleh sumber cahaya ke arah tertentu. Satuan pengukurannya adalah candela (cd).
(Penjelasan tambahan)
Informasi distribusi cahaya yang disediakan di atas menunjukkan iluminasi (lx) untuk setiap ketinggian yang berada tepat dari bawah perangkat pencahayaan (pada garis tengah) dan iluminasi (lx) pada titik di mana sudut pancaran menjadi 13° (1/2 intensitas cahaya) pada ketinggian yang sama.
Meskipun perangkat pencahayaan memiliki kecerahan yang sama, kecerahan pada objek sasaran akan berubah tergantung pada sudut pancarannya. Silakan merujuk pada hal-hal berikut ketika memilih perangkat pencahayaan.
- Sudut pancaran sempit → Cahaya terkonsentrasi pada satu titik, menerangi objek sasaran dengan terang dan menonjolkannya secara maksimal.
- Sudut pancaran yang luas → Meskipun area yang luas dapat diterangi secara merata, tingkat iluminasi tepat di bawah perangkat pencahayaan (pada garis tengah) akan berkurang akibat penyebaran cahaya.
| Sudut distribusi cahaya |

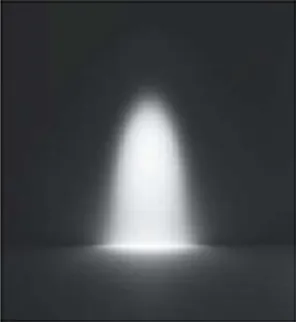

Sudut pancaran: Sudut sempit 12°[Sudut iluminasi 12°] |

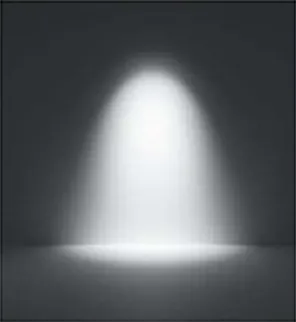

Sudut pancaran: Sudut sedang 20°[Sudut iluminasi 18°] |

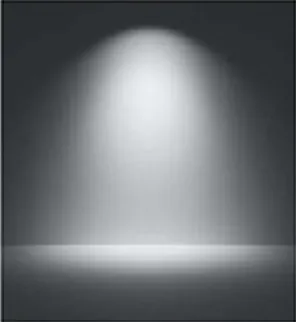

Sudut pancaran: Sudut lebar 34°[Sudut iluminasi 28°] |

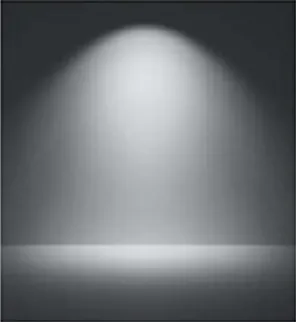

Sudut pancaran: Sudut lebar 43°[Sudut iluminasi 33°] |
|---|---|---|---|---|
| Gambar distribusi cahaya |
 |
 |
 |
 |
| Tipe LED 500 |
 |
 |
 |
 |
Gambar distribusi cahaya dan contoh iluminasi pada masing-masing sudut pancaran
*Untuk data katalog produksi Jepang
■Sudut pancaran lampu sorot
Sudut pancaran 1/10 sering digunakan untuk lampu sorot yang menerangi jarak jauh dengan output daya tinggi. Karena sudut pancaran 1/10 menunjukkan secara jelas area yang benar-benar diterangi oleh lampu sorot, istilah ini banyak digunakan dalam desain pencahayaan bangunan dan lapangan olahraga.
